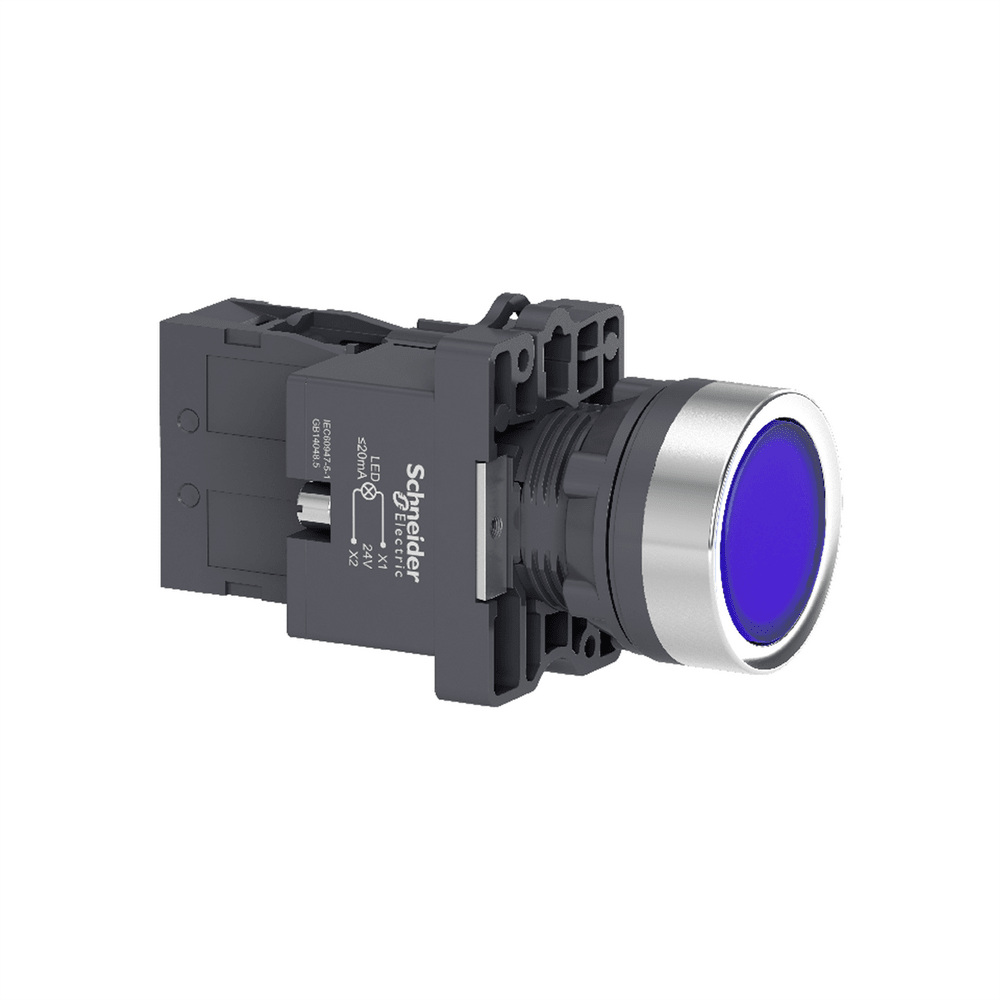

Кнопка с подсветкой, встроенная светодиодная лампа синего цвета, =24В AC/DC, 1NO XA2EW36B1

Этот продукт является частью линейки Easy Harmony XA2, включающей пластиковые кнопки, переключатели и сигнальные лампы диаметром 22 мм. Это модульная синяя кнопка с подсветкой. Эта кнопка работает с помощью механизма возврата пружины/импульса. Эта кнопка с подсветкой и встроенным светодиодом обеспечивает эргономичный и визуальный интерфейс управления машинами. Он имеет 1 NO контакт с медленным разрывом. Эта кнопка имеет номинал 24 В AC/DC. Это пластиковая кнопка с кольцевым металлическим дизайном. Это продукт со стандартом IP65 и имеет сертификаты CE, CCC и EAC в соответствии со стандартами GB 14048.1, IEC 60947-1, GB 14048.5 и IEC 60947-5-1. Он легко устанавливается в стандартные вырезы панели диаметром 22 мм и подключается к схемам управления с помощью винтовых соединений. Она хорошо заметна визуально на расстоянии благодаря освещенной голове и четкой окраске. Он ударопрочный, пыленепроницаемый, водостойкий и устойчивый к вибрации, что делает его пригодным для эксплуатации в суровых условиях.

Технические характеристики

Серия продукта: Easy Harmony XA2
Тип изделия или компонента: В комплекте кнопка с подсветкой
Масса нетто: 0,056 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 1 6,000 см
Длина 1 упаковки: 9,000 см
Вес 1 упаковки: 55,000 г
Способ крепления: Крепежная гайка рекомендуемый крутящий момент: 2,2 Н.м (Us +/- 10 %)<0/ля 0 МЭК 60947-4-1
[Uimp] номинальная импульсная выдерживаемая напряжение: 6 кВ в соответствии с IEC 60947-1
[Ie] номинальный рабочий ток: 0,27 А в 250 В, DC-13, Q600, 3 А в 250 В/6 Винтовой зажим, момент затяжки: 2 x 1.5 мм кв, Винтовой зажим, момент затяжки: 1 x 2.5 мм кв, Клеммы Faston, размер соединения: 6.3 мм, Винтовой зажим, момент затяжки: 1 x 0.5 мм кв
Стандарты: IEC 14048.1, GB 14048.5, IEC 60947-1
Сертификация изделия: CE, CCC
Рабочее положение: Любая позиция
Защитная обработка: TC
Высота: 42 мм
Ширина: 30 мм
Ширина: 30 мм
2 упаковки: 5
Высота 2 упаковки: 5,000 см
Ширина 2 упаковки: 5,000 см
Длина 2 упаковки: 15,000 см
Вес 2 упаковки: 280,000 г
Тип 3 упаковки: S02 70
Высота 3 упаковки: 15,000 см
Ширина 3 упаковки: 30,000 см
Длина 3 упаковки: 40,000 см
Вес 3 упаковки: 4,070 кг
Глубина: 74,5 мм
536
Рабочая температура окружающей среды: -25…55 C
Момент затяжки: 0,8 Н.м
Степень защиты: IP65
Степень ударозащиты: IK03 в соответствии с МЭК 60529<0/> Название устройства: XA2<0/0 циклов
Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 500000 циклов, DC-13, 0,2 А на 110 В, производительность < 60 цикл/мин, коэффициент нагрузки: 0,5 в соответствии с IEC 60935-0 3 А на 230 В, производительность < 60 цикл/мин, коэффициент нагрузки: 0,5 в соответствии с IEC 60947-5-4
[Us] номинальное напряжение питания: 24 В
Пределы напряжения питания: 19…26 В переменный/постоянный ток<ж/мык к МЭК 60269-1
Виброустойчивость: 10 gn (f= 40…500 Гц) в соответствии с МЭК 60068-2-6
Потребление тока: < 20 мА
Тип контакта и соединения: 1 нормально открытый
[Ith] условный тепловой Ударопрочность: 70 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Работа контакта:Медленное размыкание
Центр фиксации: >= 30 x 40 мм (панель) - толщина: 1…5 мм
Тип сигнализации: Постоянный
Профиль устройства управления: Синий скрытый
Тип исполнительного механизма: Возврат пружины
Материал обрамления: 2/5 Форма головки сигнального блока: Круглый
Источник света: СВЕТДИОДНЫЙ
Цоколь лампы: BA 9с
Цвет колпачка/кнопки или лезвия: Синий
Продажа неделимым количеством: 1
Срок службы: 10000 ч
