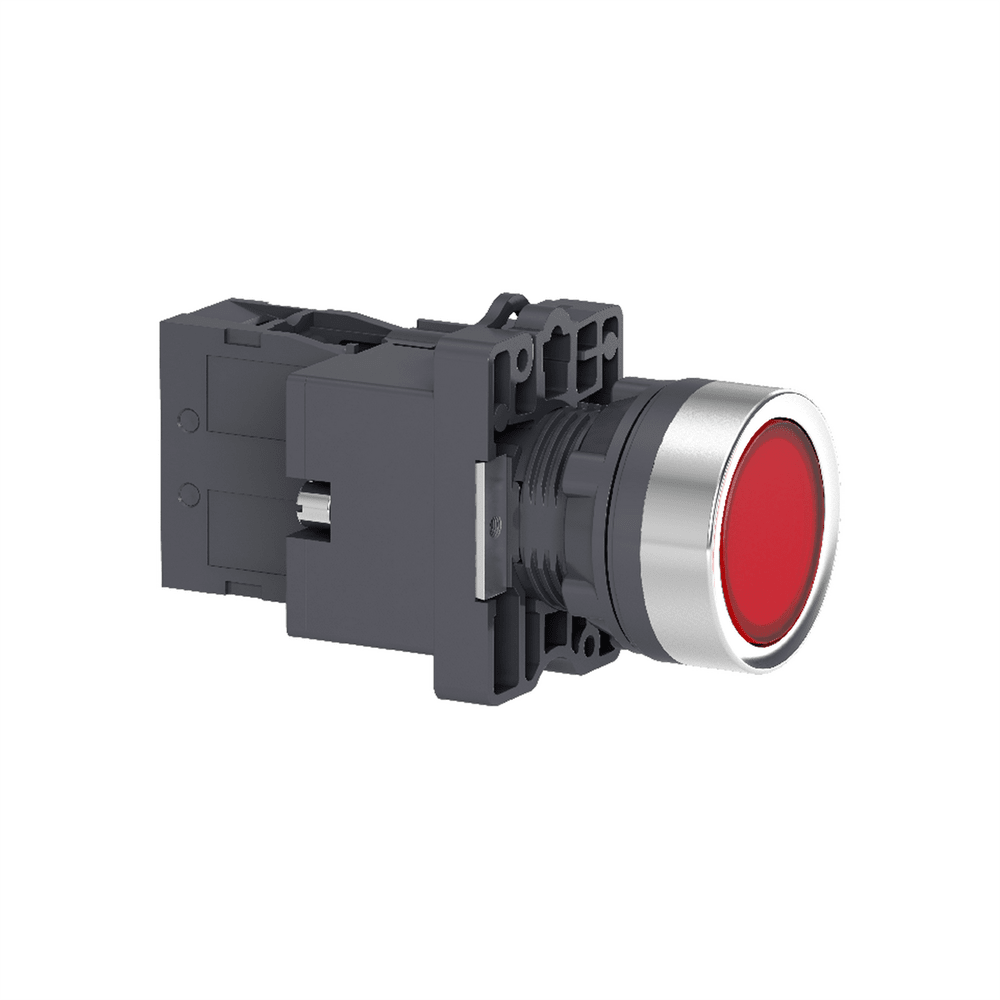

Кнопка с подсветкой, встроенная светодиодная лампа красного цвета, =24В AC/DC, 1NC XA2EW34B2

Данный продукт является частью линейки Easy Harmony XA2, включающей пластиковые кнопки, переключатели и сигнальные лампы диаметром 22 мм. контакт с медленным разрывом. Эта кнопка имеет номинал 24 В AC/DC. Это пластиковая кнопка с металлическим кольцевым дизайном. Устанавливается в стандартные вырезы панели диаметром 22 мм и подключается к схемам управления с помощью винтовых соединений.

Технические характеристики

Серия продукта: Easy Harmony XA2
Тип изделия или компонента: В комплекте кнопка с подсветкой
Масса нетто: 0,056 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 1 см
Длина 1 упаковки: 8 см
Вес 1 упаковки: 60,12 г
Способ крепления: Крепежная гайка рекомендуемый крутящий момент: 2,2 Н.м (Us +/- 10 %)
[Ui] номинальное напряжение изоляции 60947-4-1
[Uimp] номинальное импульсное выдерживаемое напряжение: 6 кВ согласно IEC 60947-1
[Ie] номинальный рабочий ток: 3 А в 240 В, AC-15, A600 согласно IEC 60947-5-1, 0 Q600 в соответствии с IEC 60947-5-1
Клеммы подключения: Винтовой зажим, момент затяжки: 2 x 1.5 мм кв, Винтовой зажим, момент затяжки: 1 x 2.5 мм кв, Клеммы Faston, размер соединения: 6.3 мм, Винтовой кв
Стандарты: IEC 60947-5-1, GB 14048.1, GB 14048.5, IEC 60947-1
Сертификация изделия: CCC, CE
Рабочее положение: Любая позиция
Защитная обработка: 2/3 мм
Тип 2 упаковки: S02
Количество единиц в 2 упаковке: 70
Высота 2 упаковки: 15 см
Ширина 2 упаковки: 30 см
Длина 2 упаковки: 40 см
Вес 2 упаковки: 4,258 кг< 3 упаковке: 1400
Высота 3 упаковки: 60 см
Ширина 3 упаковки: 80 см
Длина 3 упаковки: 90 см
Вес 3 упаковки: 84,368 кг
Глубина: 74,5 мм
Категория перенапряжение температура окружающей среды: -25…55 C
Момент затяжки: 0,8 Н.м
Степень защиты: IP65
Степень ударозащиты: IK03 в соответствии с МЭК 60529
Маркировка: CCC
Название устройства: XA2<0/0 Механ циклов
Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 500000 циклов, AC-15, 3 А на 230 В, производительность < 60 цикл/мин, коэффициент нагрузки: 0,5 в соответствии с IEC 60947-5-1 0,2 А на 110 В, производительность < 60 цикл/мин, коэффициент нагрузки: 0,5
[Us] номинальное напряжение питания: 24 В
Пределы напряжения питания: 0,8…1,1 В переменный/постоянный ток
Защита от короткого замыкания: 1 60269-1
Виброустойчивость: 10 gn (f= 40…500 Гц) в соответствии с МЭК 60068-2-6
Потребление тока: < 20 мА
Тип контакта и соединения: 1 нормально закрытый
[Ith] условный тепловой ток в открытый70 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Работа контакта: Медленное размыкание
Центр фиксации: >= 30 x 40 мм (панель) - толщина: 1…5 мм
Тип сигнализации скрытый
Тип исполнительного механизма: Возврат пружины
Материал обрамления: Пластик
Монтажный диаметр: 22,5 мм
Форма головки сигнального блока: Круглый
Источник света: СВЕТОДИОДНЫЙ
Цоколь лампы: BA/9 Красный
Продажа неделимым количеством: 1
Срок службы: 10000 ч
