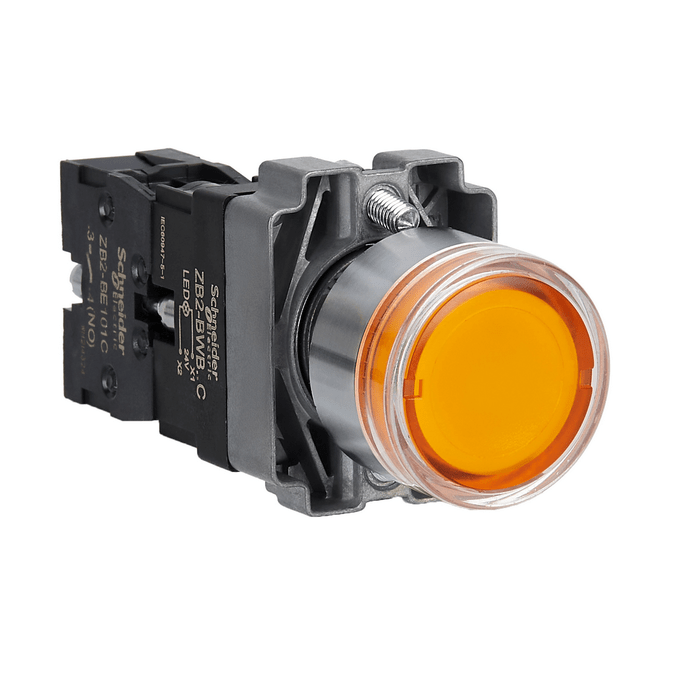

Кнопка с подсветкой Easy Harmony XB2, металл, скрытая, оранжевая, 22 мм, с возвратом, =24В AC/DC, 1NO XB2BW35B1C

Модульная оранжевая кнопка Easy Harmony XB2 с подсветкой питается от 24 В переменного/постоянного тока, обеспечивает эргономичный и визуальный интерфейс для управления вашими машинами. Он имеет металлический безель, металлическую фиксирующую основу и металлические винты для устойчивости к ударам и вибрации. Эта кнопка обеспечивает классический интерфейс для управления вашими машинами. ошибки при начальном подключении и последующих операциях по обслуживанию. Он защищен от пыли и воды благодаря IP65, что делает его идеальным для работы в суровых условиях.

Технические характеристики

Серия продукта: Easy Harmony XB2
Тип изделия или компонента: В комплекте кнопка с подсветкой
Масса нетто: 0,12 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 5 см
Длина 1 упаковки: 10,7 см
Вес 1 упаковки: 107 г
Гарантия: 18 месяцев
Совместимость продуктов: ZB2..C
Минимальное искажение ширины импульса: IP65
Способ крепления: Крепёжный крепежный: Н.м, Крепежный винт под головкой рекомендуемый крутящий момент: 1,0 Н.м
[Ui] номинальное напряжение изоляции: 600 В (степень загрязнения 3) в соответствии с IEC 60947-1
[Uimp] номинальное импульсное выдерживаемое напряжение4/7 6/6 [Ie] номинальный рабочий ток: 3 А в 240 В, AC-15, A600 в соответствии с IEC 60947-5-1, 0,27 А в 250 В, DC-13, Q600 в соответствии с IEC 60947-5-1
Клеммы подключения:0,0 винт. наконечника, Клеммы Faston, размер соединения: 6.3 мм
Стандарты: IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, GB/T 14048.1, GB/T 14048.5
Сертификация TC/TH
Высота: 30 мм
Ширина: 40 мм
Тип 2 упаковки: S02
Количество единиц в 2 упаковке: 25
Высота 2 упаковки: 15 см
Ширина 2 упаковки: 30 см
Длина 2 2,99 кг
Тип 3 упаковки: P06
Количество единиц в 3 упаковке: 500
Высота 3 упаковки: 90 см
Ширина 3 упаковки: 60 см
Длина 3 упаковки: 80 см
Вес 3 упаковки: 6 мм
Категория перенапряжения: Класс I в соответствии с IEC 60536
Рабочая температура окружающей среды: -25…70 C
Момент затяжки: 0,8…1,0 Н.м
Степень ударозащиты: IK06
Описание изделия: Полный комплект
XB2
Механическая износостойкость: 3000000 циклов
Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 1000000 циклов, AC-15, 3 А на 240 В, цикл производительность < 360 60947-5-1 приложение C, 1000000 циклов, DC-13, 0,27 А на 250 В, производительность < 3600 цикл/час, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C
Форма головки винтов с Хрест позиционный № 1 отвертка, Щелевой совместимый с плоский O 4 мм отвертка, Щелевой совместимый с плоский O 5.5 мм отвертка
[Us] номинальное напряжение питания: 24 В
Пределы напряжения питания: 19,2…26,4 В изм.10 А предохранитель gL тип gG в соответствии с IEC 60947-5-1
Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Потребление тока: < 20 мА
Тип контакта и соединение: 1 открытом исп: 10 А в соответствии с IEC 60947-5-1
Монтаж устройства: Крепежное отверстие - диаметр: 22,5 мм
Ударопрочность: 30 gn (продолжительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-0-1 полусинусоидальное ускорение в соответствии с МЭК 60068-2-27
Работа контакта: Медленное размыкание
Центр фиксации: >= 30 x 40 мм (панель) - толщина: 1…6 мм
Тип сигнализации: Постоянный
Профиль устройства управления: Желтый сплав (Ag/Ni)
Тип исполнительного механизма: Возврат пружины
Материал обрамления: Хромированный металл
Монтажный диаметр: 22,5 мм
Форма головки сигнального блока: Круглый
Источник света: СВЕТОДИОДНЫЙ
Цоколь колпачка/кнопки или лезвия: Янтарный
Описание клемм ISO n°1: (13-14)NO
Продажа неделимым количеством: 1
Использование контатов: Стандартные контакты
Электрическая надежность: ? < 10exp(-6) на 5 В, 1 60947-5-4, ? < 10exp(-8) на 17 В, 5 мА в чистой среде в соответствии с IEC 60947-5-4
Срок службы: 50000 ч при номинальном напряжении и 25 C
Кастомизируется: Нет
Стандартный
Рабочий ход: 2,88 мм (НЕ изменяет электрическое состояние), 5,0 мм (общий ход)

Янтарный
Описание клемм ISO n°1: (13-14)NO
Продажа неделимым количеством: 1
Использование контатов: Стандартные контакты
Электрическая надежность: ? < 10exp(-6) на 5 В, 1 мА в чистой среде-4 10exp(-8) на 17 В, 5 мА в чистой среде в соответствии с IEC 60947-5-4
Срок службы: 50000 ч при номинальном напряжении и 25 C
Кастомизируется: Нет
Материал фиксирующего кольца: Zamak
Янтарный
Описание клемм ISO n°1: (13-14)NO
Продажа неделимым количеством: 1
Использование контатов: Стандартные контакты
Электрическая надежность: ? < 10exp(-6) на 5 В, 1 мА в чистой среде-4 10exp(-8) на 17 В, 5 мА в чистой среде в соответствии с IEC 60947-5-4
Срок службы: 50000 ч при номинальном напряжении и 25 C
Кастомизируется: Нет
Материал фиксирующего кольца: Zamak
