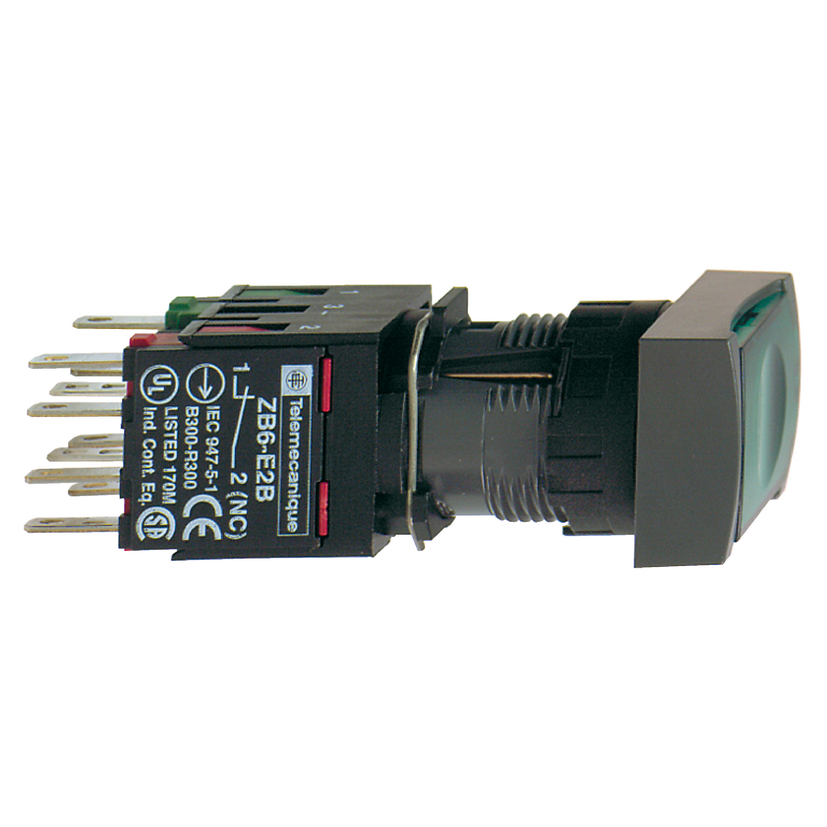

Кнопка прямоугольная с подсветкой зеленая XB6DW3B1B

Технические характеристики

Серия продукта: Harmony XB6
Тип изделия или компонента: В комплекте кнопка с подсветкой
Масса нетто: 0,022 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 2,0 2,500 см
Длина 1 упаковки: 5,500 см
Вес 1 упаковки: 15,200 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 250 В (степень загрязнения 3) в соответствии с EN/IEC 1 выдерживаемое напряжение: 4 кВ в соответствии с EN/IEC 60947-1
[Ie] номинальный рабочий ток: 3 А в 120 В, AC-15, B300 в соответствии с EN/IEC 60947-5-1, 1,5 А в 240 В, AC-15,9-5 0,1 А в 250 В, DC-13, R300 в соответствии с EN/IEC 60947-5-1, 0,22 А в 125 В, DC-13, R300 в соответствии с EN/IEC 60947-5-1 Клеммы подключения: Соединители 8/0:0. Стандарты: JIS C 852, EN/IEC 60947-5-5, EN/IEC 60947-5-1, JIS C 4520, EN/IEC 60947-1, CSA C22.2 № 14
Сертификация изделия: UL, CCC, GOST, CSA<< обработка: TC
Тип 2 упаковки: S01
Количество единиц в 2 упаковке: 60
Высота 2 упаковки: 15,000 см
Ширина 2 упаковки: 15,000 см
Длина 2 упаковки: 40,000 см<0/ 3 упаковки: P06
Количество единиц в 3 упаковке: 1920
Высота 3 упаковки: 75,000 см
Ширина 3 упаковки: 80,000 см
Длина 3 упаковки: 60,000 см
Вес 3 упаковки:2 среды: -25… 70 C
Степень защиты: IP65 в соответствии с МЭК 60529
Название устройства: XB6
Температура окружающего воздуха для собер: -40… 70 C
Электрическая износостойкость: 1000000 циклов, AC-15 на 230 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, DC-13 на 0 нагрузка: 0,5 в соответствии с МЭК 60947-5-1 приложение C
Устойчивость к электростатическому разряду: 6 кВ При контакте, на металлических частях в соответствии с МЭК 61000-4-2, 8 кВ Из-за воздуха, (на изолированных частях) в соответствии с МЭК 61000-4-2 в соответствии с МЭК 61000-4-3
[Us] номинальное напряжение питания: 12...24 В переменный/постоянный ток
Пределы напряжения питания: 6… 30 В переменный/постоянный ток
Защита от короткого замыкания: 6 А плавкая вставка тип gG
Виброустойчивость: +/- 3 мм (f= 2…500 Гц) в соответствии с МЭК 60068-2-6, 5 gn (f= 2…500 Г2/0) тока: 15 мА
Тип контакта и соединения: 1 нормально открытый
Ударопрочность:30 gn (продолжительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27, 50 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Класс защиты от поражения электрическим стру: Медленное размыкание
Тип сигнализации: Постоянный
Профиль устройства управления: Зеленый скрытый, без маркировки
Степень защиты NEMA: NEMA 13 в соответствии с UL 50, NEMA 4 в соответствии с UL 50, NEMA 4X в соответствии с UL 50, NEMA 13 в соответствии с CSA . C22.2 № 94, NEMA 4X в соответствии с CSA C22.2 № 94
Материал контакта: Серебряный сплав (Ag/Ni)
Тип исполнительного механизма: возврат пружины
Материал обрамления: Пластик
Монтажный диаметр: 16 мм
Форма головы
света: СВЕТДИОДНЫЙ
Цоколь лампы: Встроенный светодиод
Принудительное размыкание: С в соответствии с МЭК 60947-5-1 приложение K
Габаритная ширина CAD: 24 мм
Габаритная высота CAD: 18 мм
клемм ISO n°1: (13-14)NO
Продажа неделимым количеством: 1
Устойчивость к быстрым переходным процессам: 2 кВ в соответствии с МЭК 61000-4-4
Электрическая надежность: ? = 10exp(-8) до 9 В с 9 до 0 мА до I 60947-5-4
Электромагнитная эмиссия: Класс B в соответствии с МЭК 55011
Устойчивость к импульсным перенапряжениям: 1 кВ прямой контакт в соответствии с МЭК 61000-4-5, 2 кВ через воздух в соответствии с МЭК 61000-4-5
Рабочее (общий ход)
Усилие срабатывания: 3,5 Н НЕ изменяет электрическое состояние

(13-14)NO
Продажа неделимым количеством: 1
Устойчивость к быстрым переходным процессам: 2 кВ в соответствии с МЭК 61000-4-4
Электрическая надежность: ? = 10exp(-8) на 5 В и 1 мА с уровнем достоверности 60947-5-4
Электромагнитная эмиссия: Класс B в соответствии с МЭК 55011
Устойчивость к импульсным перенапряжениям: 1 кВ прямой контакт в соответствии с МЭК 61000-4-5, 2 кВ через воздух в соответствии с МЭК 61000-4-5
Рабочее (общий ход)
Усилие срабатывания: 3,5 Н НЕ изменяет электрическое состояние

(13-14)NO
Продажа неделимым количеством: 1
Устойчивость к быстрым переходным процессам: 2 кВ в соответствии с МЭК 61000-4-4
Электрическая надежность: ? = 10exp(-8) на 5 В и 1 мА с уровнем достоверности 60947-5-4
Электромагнитная эмиссия: Класс B в соответствии с МЭК 55011
Устойчивость к импульсным перенапряжениям: 1 кВ прямой контакт в соответствии с МЭК 61000-4-5, 2 кВ через воздух в соответствии с МЭК 61000-4-5
Рабочее (общий ход)
Усилие срабатывания: 3,5 Н НЕ изменяет электрическое состояние
