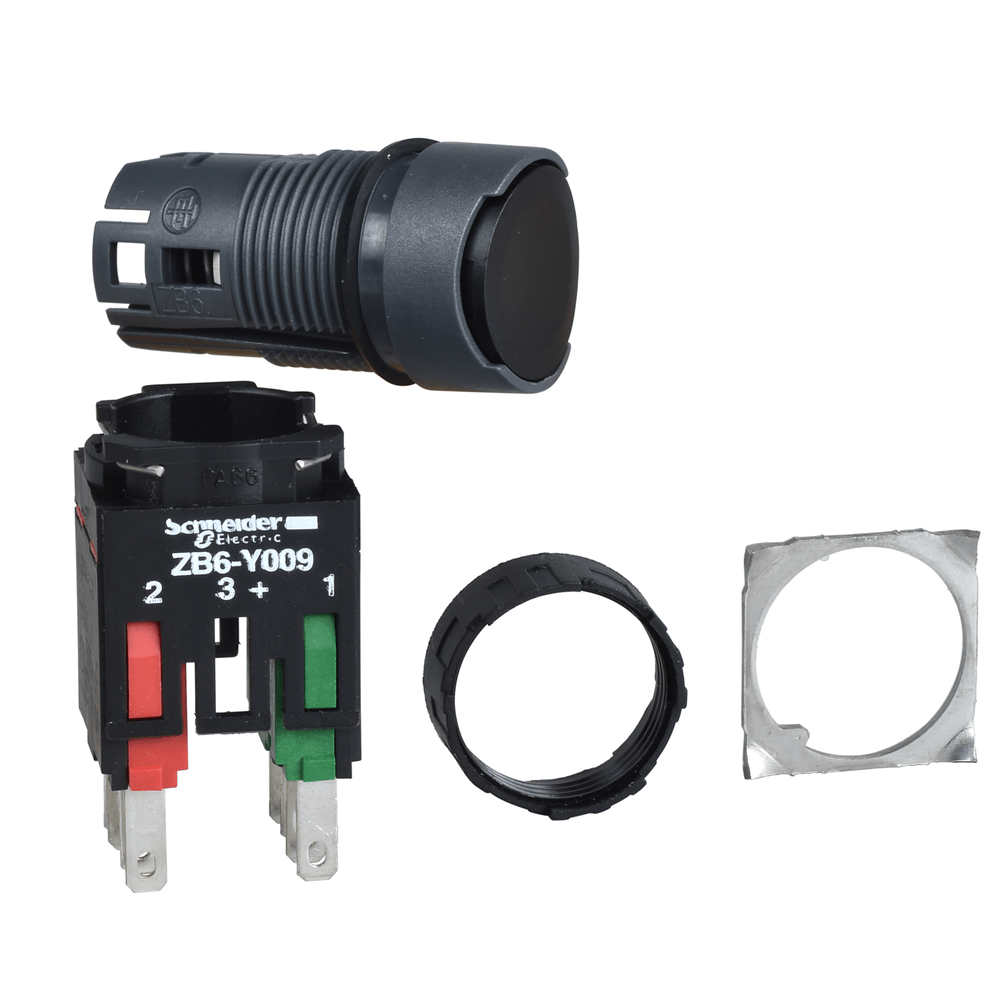

Кнопка круглая черная XB6AA25B

Технические характеристики

Серия продукта: Harmony XB6
Тип изделия или компонента: Кнопка в комплекте
Масса нетто: 0,022 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 2 см
Ширина 1 упаковки: 8 см
Вес 1 упаковки: 15 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 250 В (степень загрязнения 3) в соответствии с IEC 60947-1
[Uimp] номинальная импульсная выдерживаемая напр. 60947-1
[Ie] номинальный рабочий ток: 3 А в 120 В, AC-15, B300 в соответствии с IEC 60947-5-1, 1,5 А в 240 В, AC-15, B300 в соответствии с IEC 60947-5-1, 0,1 IEC 60947-5-1, 0,22 А в 125 В, DC-13, R300 в соответствии с IEC 60947-5-1
Клеммы подключения: Соединители Faston, размер соединения: 2.8 x 0.5 мм
Стандарты: IEC 60 852, IEC 60947-1, CSA C22.2 № 14, JIS C 4520, IEC 60947-5-1
Сертификация изделия: GOST, UL, CCC, CSA
Рабочее положение: Любая позиция
Защитная обработка: 1 единиц в 2 упаковке: 60
Высота 2 упаковки: 15 см
Ширина 2 упаковки: 15 см
Длина 2 упаковки: 40 см
Вес 2 упаковки: 1,073 кг
Рабочая температура окружающей среды:<5/… 60529
Название устройства: XB6
Механическая износостойкость: 2000000 циклов
Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 1000000 циклов, AC-15 на 230 В,0 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, DC-13 на 230 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C
Защита от короткого замыка Виброустойчивость: +/- 3 мм (f= 2…500 Гц) в соответствии с МЭК 60068-2-6, 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Тип контакта и соединения: 1 нормально открытый + 1 нормально закрытый Класс защиты от поражения электрическим струем: Класс II в соответствии с IEC 61140
Тип исполнительного механизма:возврат пружины
Материал обрамления: Пластик
Монтажный диаметр: 16 мм
Форма головки сигнального блока: Круглый
Принудительное размыкание: С в соответствии с МЭК 60947-5-1 приложение K
Габаритная ширина CAD: 18 мм
Габаритная глубина CAD: 57 мм
Описание клемм ISO n°1: (13-14)NO, (21-22)NC
Продажа неделимым количеством: 1
Электрическая надежность: ? = 10exp(-8) на 5 В и 1 мА с уровнем доверия 60947-5-4
Рабочий ход: 1 мм (НЕ изменяет электрическое состояние), 2 мм (NC с изменением электрического состояния), 3,5 мм (общий ход)
Усилие срабатывания: 3,5 Н НЕ изменяет электрическое состояние, 4,5 Н NC с изменением электрического состояния
