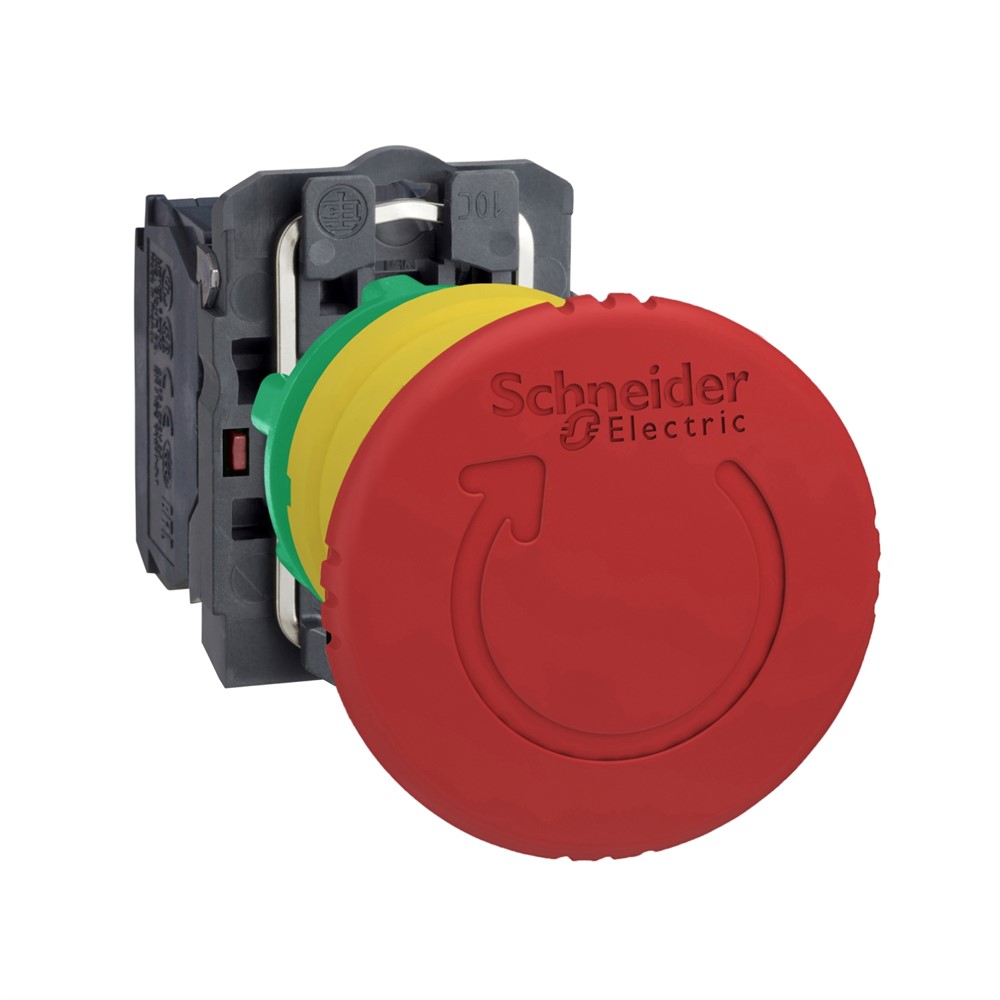

Кнопка аварийного останова XB5AS8445

Технические характеристики

Серия продукта: Harmony XB5
Тип изделия или компонента: Кнопка аварийной остановки, Кнопка аварийного отключения
Масса нетто: 0,072 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Ширина 1 упаковки: 5,400 см
Длина 1 упаковки: 9,600 см
Вес 1 упаковки: 68,000 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 600 В (степень загрязнения3 номинальная импульсная выдерживаемая напр.: 6 кВ в соответствии с IEC 60947-1
[Ie] номинальный рабочий ток: 3 А в 240 В, AC-15, A600 в соответствии с IEC 60947-5-1, 6 А в 120 В, AC-15, A500 600 В, DC-13, Q600 в соответствии с IEC 60947-5-1, 0,27 А в 250 В, DC-13, Q600 в соответствии с IEC 60947-5-1, 0,55 А в 125 В, DC-13, Q601 в соответствии с IEC 6 В, AC-15, A600 в соответствии с IEC 60947-5-1
Клеммы подключения: Винтовой зажим = 1 x 0.22 мм кв без кабельного наконечника в соответствии с IEC 60947-1
Стандарты: UL 508, IEC 60947-5 60947-5-1, ISO 13850, МЭК 60364-5-53, CSA C22.2 № 14, JIS C8201-5-1, IEC 60947-1, МЭК 60204-1, JIS C8201-1
Сертификация изделия судоходства), BV, внесен в реестр UL, DNV
Защитная обработка: TH
Высота: 43 мм
Ширина: 40 мм
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 80<0/0 Высота 2 упаковки 30,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 5,940 кг
Тип 3 упаковки: P06
Количество единиц в 3 упаковке: 640
Высота 3 упаковки: 75,000 см
Длина 3 упаковки: 80,000 см
Вес 3 упаковки: 57,084 кг
Глубина: 82 мм
Категория перенапряжения: Класс II в соответствии с IEC 60536
Рабочая температура окружающей среды: -40…10,0 Н.м в соответствии с IEC 60947-1
Степень защиты: IP66 в соответствии с МЭК 60529, IP67, IP69, IP69K
Степень ударозащиты: IK03 conforming to МЭК 50102
Описание изделия: Полный комплект Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 1000000 циклов, AC-15, 2 А на 230 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 5,5 1000000 циклов, AC-15, 3 А на 120 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, AC-15, 4 А на 24 В на 24 В, производительность < 36 60947-5-1 приложение C, 1000000 циклов, DC-13, 0,2 А на 110 В,производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, DC-13, 0,5 А на 24 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 609 винта: Крестовой совместимый с Philips № 1 отвертка, Крестовый совместимый с позиционный № 1 отвертка, Щелевой совместимый с плоской O 4 мм отвертка, Щелевой совместимый с плоской O 5.5 мм отвертка
Защита от короткого замыкания: в 10 А g 60947-5-1
Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
[Ith] условный тепловой ток в открытом вык: 10 А в соответствии с IEC 60947-5-1<три/ударность полусинусоидальное ускорение в соответствии с МЭК 60068-2-27, 50 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Перезагрузка: Возвращается, чтобы отпустить
Работа контакта: Медленное размыкание4 мм, без маркировки
Степень защиты NEMA: NEMA 13, NEMA 4X
Материал контакта: Серебряный сплав (Ag/Ni)
Тип исполнительного механизма: спусковой крючок и механическая фиксация
Материал обрамления: Темно-серый пластик
Монтажный блока: Круглый
Принудительное размыкание: С в соответствии с МЭК 60947-5-1 приложение K
Описание клемм ISO n°1: (11-12)NC, (13-14)NO
Продажа неделимым количеством: 1
Использование контатов: Стандартные контакты< 10exp(-6) на 5 В, 1 мА в чистой среде в соответствии с IEC 60947-5-4, ? < 10exp(-8) на 17 В, 5 мА в чистой среде в соответствии с IEC 60947-5-4
Материал фиксирующего кольца
Пластик: 1,5 мм (NC с изменением электрического состояния), 4,3 мм (общий ход)
Сопротивление моющему аппарату высокого давления: 7000000 па на 55 C, расстояние : 0.1 m
