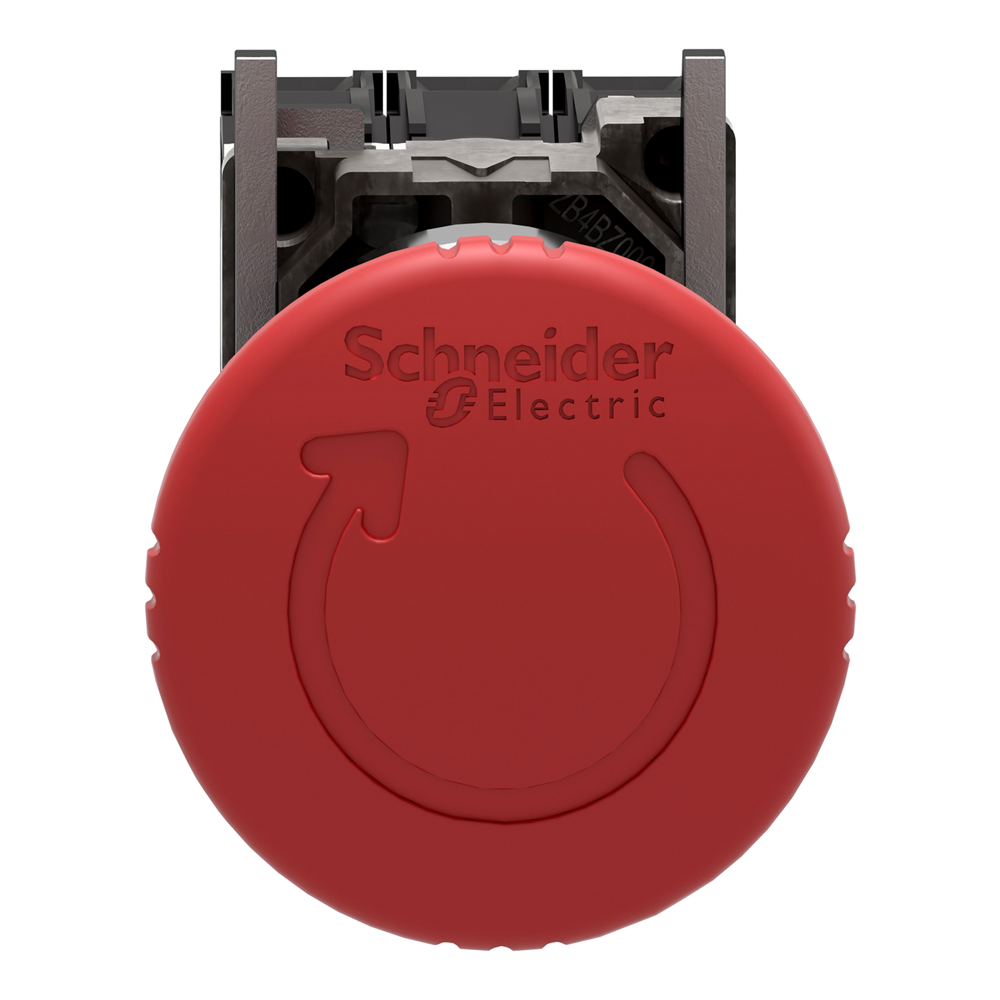

Кнопка аварийная грибовидная красная D 22 XB4BS84441

Технические характеристики

Серия изделия: Harmony XB4
Тип изделия или компонента: Кнопка аварийной остановки, Кнопка аварийного выключения
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 5,000 см
Длина 1 упаковки: 9,600 см
Вес 1 упаковки: 142,000 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 600 В (степень загрязнения 3) в соответствии с IEC 60947-1 напр.: 6 кВ в соответствии с IEC 60947-1
[Ie] номинальный рабочий ток: 3 А в 240 В, AC-15, A600 в соответствии с IEC 60947-5-1, 6 А в 120 В, AC-15, A600 в соответствии с IEC 61,00 DC-13, Q600 в соответствии с IEC 60947-5-1, 0,27 А в 250 В, DC-13, Q600 в соответствии с IEC 60947-5-1, 0,55 А в 125 В, DC-13, Q600 в соответствии с IEC 60946-5 A600 в соответствии с IEC 60947-5-1
Клеммы подключения: Винтовой зажим = 1 x 0.22 мм кв без кабельного наконечника в соответствии с IEC 60947-1
Стандарты: ISO 13850, IEC 60947-1, IEC 6 60364-5-53, IEC 60947-5-4, МЭК 60204-1, UL 508, IEC 60947-5-1, CSA C22.2 № 14, JIS C8201-5-1, JIS C8201-1
Сертификация производ, (Lloyds реестр судоходства), DNV, GL
Защитная обработка: TH
Высота: 47 мм
Ширина: 40 мм
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 80
Высота 2 упаковки: 3 30,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 11,882 кг
Тип 3 упаковки: P06
Количество единиц в 3 упаковке: 640
Высота 3 упаковки: 75,00 см
Длина 3 упаковки: 80,000 см
Вес 3 упаковки: 105,724 кг
Глубина: 82 мм
Рабочая температура окружающей среды: -40…70 C
Момент затяжки: 0,8…9/4 Н/6. Степень защиты: IP66 в соответствии с МЭК 60529, IP69, IP69K
Степень ударозащиты: IK06 conforming to МЭК 50102
Описание изделия: Полный комплект
Название устройства: XB4
Механическая износостойкость: 300 -40…70 C
Электрическая износостойкость: 1000000 циклов, AC-15, 2 А на 230 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, 0 3600 цикл/час, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, AC-15, 4 А на 24 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 к, 0,2 А на 110 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C,1000000 циклов, DC-13, 0,5 А на 24 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C
Форма головки винта: Крестовый совместимый с Philips № 1 отвертка, Крестовой совместимый Совместимый с плоский O 4 мм отвертка, Щелевой совместимый с плоский O 5.5 мм отвертка
Защита от короткого замыкания: 10 А плавкая вставка тип gG в соответствии с IEC 60947-5-1
Виброустойчивость: 5 gn (f= 2…5 60068-2-6
[Ith] условный тепловой ток в открытом исп: 10 А в соответствии с IEC 60947-5-1
Ударопрочность: 30 gn (продолжительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-2 полусинусоидальное ускорение в соответствии с МЭК 60068-2-27
Класс защиты от поражения электрическим стру: Класс I в соответствии с IEC 60536
Перезагрузка: Возвращается, чтобы отпустить
Работа контакта: Медленное размыкание
Профиль устройства управления: Красный грибок/O NEMA 13, NEMA 4X
Материал контакта: Серебряный сплав (Ag/Ni)
Тип исполнительного механизма: спусковой крючок и механическая фиксация
Материал обрамления: Хромированный металл
Монтажный диаметр: 22,5 мм
Форма головки сигнального блока
Форма головки сигнального блока МЭК 60947-5-1 приложение K
Описание клемм ISO n°1: (13-14)NO
Продажа неделимым количеством: 1
Использование контатов: Стандартные контакты
Электрическая надежность: ? < 10exp(-6) на 5 В и 1 60947-5-4, ? < 10exp(-8) на 17 В и 5 мА в чистой среде в соответствии с IEC 60947-5-4
Материал фиксирующего кольца: Zamak
Тип головки: Стандартный
Рабочий ход: 1,2 мм (NC состояние), 4,3 мм (общий ход)
Сопротивление моющему аппарату высокого давления: 7000000 па на 55 C, расстояние : 0.1 m

Класс I в соответствии с IEC 60536
Перезагрузка: Возвращается, чтобы отпустить
Работа контакта: Медленное размыкание
Профиль устройства управления: Красный грибок O 40 мм, без маркировки
Степень защиты NEMA: NEMA 13, NEMA 4X
Материал контакт Тип исполнительного механизма: спусковой крючок и механическая фиксация
Материал обрамления: Хромированный металл
Монтажный диаметр: 22,5 мм
Форма головки сигнального блока: Круглый
Принудительное размыкание: С в соответствии с МЭК 60947-5-1 приложение K
(13-14)NO
Продажа неделимым количеством: 1
Использование контатов: Стандартные контакты
Электрическая надежность: ? < 10exp(-6) на 5 В и 1 мА в чистой среде в соответствии с IEC 60947-5-4, ? в 8 и 1 среде в соответствии с IEC 60947-5-4
Материал фиксирующего кольца: Zamak
Тип головки: Стандартный
Рабочий ход: 1,5 мм (NC с изменением электрического состояния), 2,6 мм (НЕ изменяет электрическое состояние), 4,3 мм (общий ход)0/0 па на 55 C, расстояние: 0.1 m

Класс I в соответствии с IEC 60536
Перезагрузка: Возвращается, чтобы отпустить
Работа контакта: Медленное размыкание
Профиль устройства управления: Красный грибок O 40 мм, без маркировки
Степень защиты NEMA: NEMA 13, NEMA 4X
Материал контакт Тип исполнительного механизма: спусковой крючок и механическая фиксация
Материал обрамления: Хромированный металл
Монтажный диаметр: 22,5 мм
Форма головки сигнального блока: Круглый
Принудительное размыкание: С в соответствии с МЭК 60947-5-1 приложение K
(13-14)NO
Продажа неделимым количеством: 1
Использование контатов: Стандартные контакты
Электрическая надежность: ? < 10exp(-6) на 5 В и 1 мА в чистой среде в соответствии с IEC 60947-5-4, ? в 8 и 1 среде в соответствии с IEC 60947-5-4
Материал фиксирующего кольца: Zamak
Тип головки: Стандартный
Рабочий ход: 1,5 мм (NC с изменением электрического состояния), 2,6 мм (НЕ изменяет электрическое состояние), 4,3 мм (общий ход)0/0 па на 55 C, расстояние: 0.1 m
