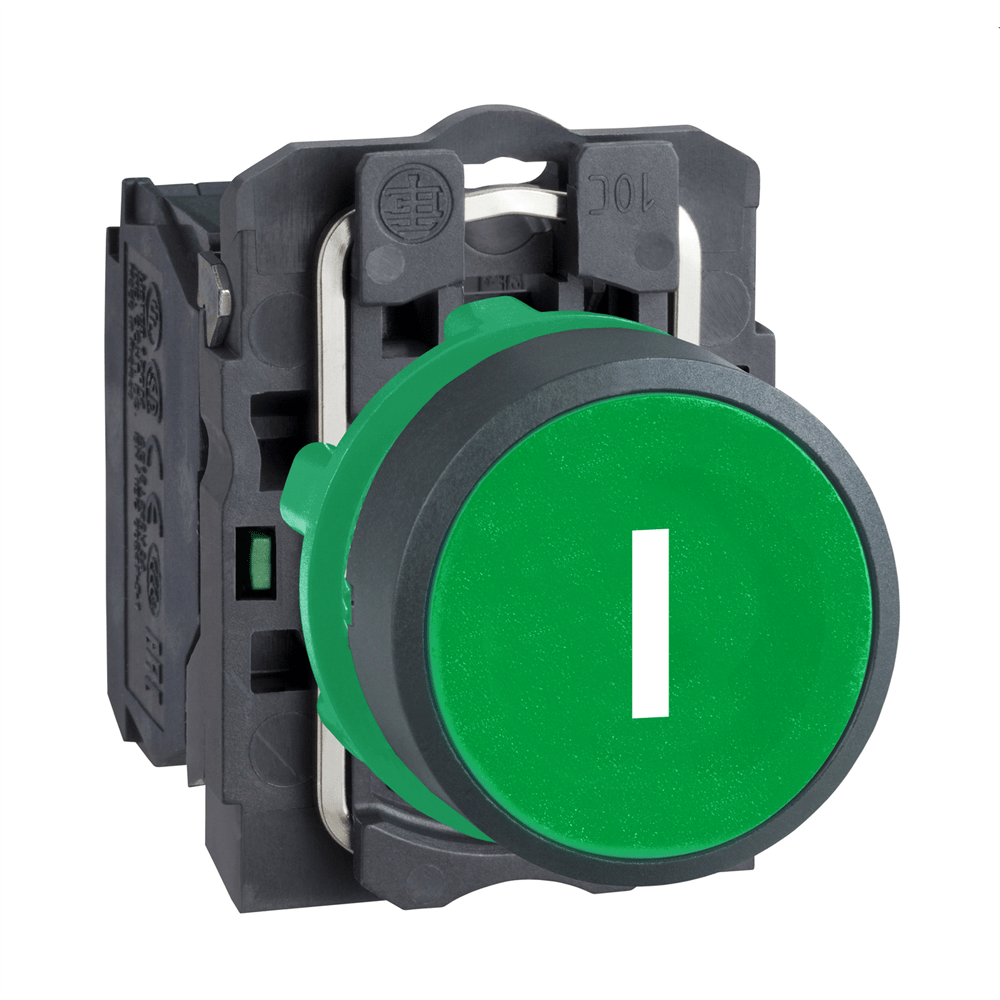

Кнопка 22мм зеленая с возвратом XB5AA3311

Технические характеристики

Серия продукта: Harmony XB5
Тип изделия или компонента: Кнопка
Масса нетто: 0,037 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3,500 см
Длина 1 упаковки: 9,100 см
Вес 1 упаковки: 36,000 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 600 В (степень загрязнения 3) в соответствии с IEC 60947-1 к IEC 60947-1
[Ie] номинальный рабочий ток: 3 А в 240 В, AC-15, A600 в соответствии с IEC 60947-5-1, 6 А в 120 В, AC-15, A600 в соответствии с IEC 60947-5-1,0,1 IEC 60947-5-1, 0,27 А в 250 В, DC-13, Q600 в соответствии с IEC 60947-5-1, 0,55 А в 125 В, DC-13, Q600 в соответствии с IEC 60947-5-1, 1,2 А в 0 60947-5-1
Клеммы подключения: Винтовой зажим, <= 2 x 1.5 мм кв с кабельным наконечником в соответствии с IEC 60947-1, Винтовой зажим, 1 x 0.22...2 x 2.5 мм кв без кабельного наконечника в соответствии с IEC 60947-5-1, CSA C22.2 № 14, UL 508, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1
Сертификация изделия: LROS (Lloyds реестр, BV, GL, RINA
Защитная обработка: TH
Высота: 42 мм
Ширина: 30 мм
Тип 2 упаковки: BB1
Количество единиц в 2 упаковке: 5
Высота 2 упаковки: 4,500 см<0/0 Ширина 3 2 упаковки: 26,500 см
Вес 2 упаковки: 180,000 г
Тип 3 упаковки: S03
Количество единиц в 3 упаковке: 100
Высота 3 упаковки: 30,000 см<0/0 Ширина 3 упаковки: 30 40,000 см
Вес 3 упаковки: 4,112 кг
Глубина: 52 мм
Категория перенапряжения: Класс II согласно IEC 60536
Рабочая температура окружающей среды: -40…70 C
Момент затяжки: I 0,8… 60947-1
Степень защиты: IP66 в соответствии с МЭК 60529, IP67, IP69, IP69K
Степень ударозащиты: IK03 conforming to МЭК 50102
Описание изделия: Полный комплект<0/0 Название устройства: XB5<0/0 циклов
Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 1000000 циклов AC-15, 2 А на 230 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с IEC 60940-0-0 AC-15, 3 А на 120 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с IEC 60947-5-1: приложение C, 1000000 циклов AC-15, 4 А на 24 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 4 приложение C, 1000000 циклов DC-13, 0,2 А на 110 В,производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с IEC 60947-5-1: приложение C, 1000000 циклов DC-13, 0,5 А на 24 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с IEC 609 винта: Крестовой совместимый с Philips № 1 отвертка, Крестовый совместимый с позиционный № 1 отвертка, Щелевой совместимый с плоской O 4 мм отвертка, Щелевой совместимый с плоской O 5.5 мм отвертка
Защита от короткого замыкания: в 10 А g 60947-5-1
Вибростойкость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Тип контакта и соединения: 1 нормально открытый
[Ith] условный тепловой ток в открытом исп: 10 А в соответствии с IEC 60 XB5
Ударопрочность: 30 gn (длительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27, 50 gn (длительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Степень защиты NEMA: NEMA 13, NEMA 4X
Материал контакта: Серебряный сплав (Ag/Ni)
Тип исполнительного механизма: возврат пружины
Материал обрамления: Пластик, Темно-серый пластик Форма головки сигнального блока: Круглый
Принудительное размыкание: Отсутствует
Описание клемм ISO n°1: (13-14)NO
Продажа неделимым количеством: 1
Использование контатов: Стандартные контакты
Электрическая надежность: ?-1 1 1 среде в соответствии с IEC 60947-5-4, ? < 10exp(-8) на 17 В и 5 мА в чистой среде в соответствии с IEC 60947-5-4
Кастомизируется: 0
Материал фиксирующего кольца: Пластик
Тип головки: изменяет электрическое состояние), 4,3 мм (общий ход)
Усилие срабатывания: 3,8 Н НЕ изменяет электрическое состояние
Сопротивление моющему аппарату высокого давления: 7000000 па на 55 C, расстояние : 0.1 m
