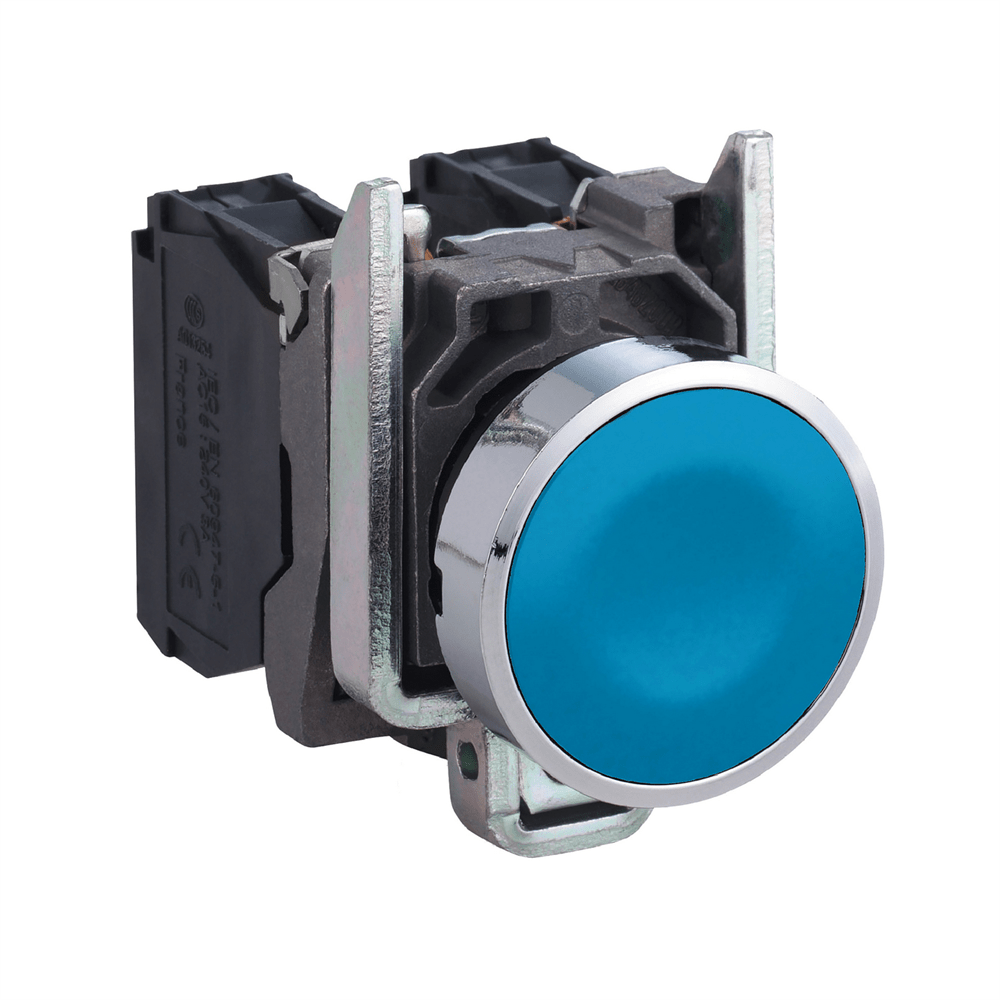

Кнопка 22мм с возвратом синяя XB4BA61

Технические характеристики

Серія продукту: Harmony XB4
Тип виробу або компоненту: Кнопка
Маса нетто: 0,08 кг
Тип 1 упаковки: PCE
Кількість одиниць у 1 упаковці: 1
Висота 1 упаковки: 3,500 см
Ширина 1 упаковки: 5,500 см
Довжина 1 упаковки: 9,000 см
Вага 1 упаковки: 79,000 г
Гарантія: 18 місяців
[Ui] номінальна напруга ізоляції: 600 В (ступінь забруднення 3) відповідно до IEC 60947-1
[Uimp] номінальна імпульсна витримувана напру: 6 кВ відповідно до IEC 60947-1
[Ie] номінальний робочий струм: 3 А в 240 В, AC-15, A600 відповідно до IEC 60947-5-1, 6 А в 120 В, AC-15, A600 відповідно до IEC 60947-5-1, 0,1 А в 600 В, DC-13, Q600 відповідно до IEC 60947-5-1, 0,27 А в 250 В, DC-13, Q600 відповідно до IEC 60947-5-1, 0,55 А в 125 В, DC-13, Q600 відповідно до IEC 60947-5-1, 1,2 А в 600 В, AC-15, A600 відповідно до IEC 60947-5-1
Клеми підключення: Гвинтовий затискач, <= 2 x 1.5 мм кв з кабельним наконечником відповідно до IEC 60947-1, Гвинтовий затискач, 1 x 0.22...2 x 2.5 мм кв без кабельного наконечника відповідно до IEC 60947-1
Стандарти: JIS C8201-5-1, IEC 60947-5-1, IEC 60947-1, UL 508, IEC 60947-5-4, IEC 60947-5-5, CSA C22.2 № 14, JIS C8201-1
Сертифікація виробу: внесено до реєстру UL, BV, LROS (Lloyds реєстр судноплавства), CSA, DNV, GL
Захисна обробка: TH
Висота: 47 мм
Ширина: 30 мм
Тип 2 упаковки: S03
Кількість одиниць у 2 упаковці: 150
Висота 2 упаковки: 30,000 см
Ширина 2 упаковки: 30,000 см
Довжина 2 упаковки: 40,000 см
Вага 2 упаковки: 12,241 кг
Глибина: 52 мм
Категорія перенапруги: Клас I відповідно до IEC 60536
Робоча температура навколишнього середови: -40…70 C
Момент затягування: 0,8…1,2 Н.м відповідно до IEC 60947-1
Ступінь захисту: IP66 відповідно до МЕК 60529, IP67, IP69, IP69K
Ступінь ударозахисту: IK06 conforming to МЕК 50102
Опис виробу: Повний комплект
Назва пристрою: XB4
Механічна зносостійкість: 10000000 циклів
Температура навколишнього повітря для збер: -40…70 C
Електрична зносостійкість: 1000000 циклів, AC-15, 2 А на 230 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C, 1000000 циклів, AC-15, 3 А на 120 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C, 1000000 циклів, AC-15, 4 А на 24 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C, 1000000 циклів, DC-13, 0,2 А на 110 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C, 1000000 циклів, DC-13, 0,5 А на 24 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C
Форма головки гвинта: Хрестовий сумісний з Philips № 1 викрутка, Хрестовий сумісний з позиційний № 1 викрутка, Щілинний сумісний з плоский O 4 мм викрутка, Щілинний сумісний з плоский O 5.5 мм викрутка
Захист від короткого замикання: 10 А плавка вставка тип gG відповідно до IEC 60947-5-1
Вібростійкість: 5 gn (f= 2…500 Гц) відповідно до МЕК 60068-2-6
Тип контакту та з'єднання: 1 нормально відкритий
[Ith] умовний тепловий струм у відкритому вик: 10 А відповідно до IEC 60947-5-1
Ударостійкість: 30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27, 50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27
Робота контакту: Повільне розмикання
Профіль пристрою керування: Синій прихований, без маркування
Ступінь захисту NEMA: NEMA 13, NEMA 4X
Матеріал контакту: Срібний сплав (Ag/Ni)
Тип виконавчого механізму: повернення пружини
Матеріал обрамлення: Хромований метал
Монтажний діаметр: 22,5 мм
Форма головки сигнального блоку: Круглий
Примусове розмикання: Відсутній
Опис клем ISO n°1: (13-14)NO
Продаж неподільною кількістю: 1
Використання контатів: Стандартні контакти
Електрична надійність: ? < 10exp(-6) на 5 В та 1 мА в чистому середовищі відповідно до IEC 60947-5-4, ? < 10exp(-8) на 17 В та 5 мА в чистому середовищі відповідно до IEC 60947-5-4
Матеріал фіксуючого кільця: Zamak
Тип головки: Стандартний
Робочий хід: 2,6 мм (НЕ змінює електричний стан), 4,3 мм (загальний хід)
Зусилля спрацювання: 3,8 Н НЕ змінює електричний стан
Опір до миючого апарату високого тиску: 7000000 па на 55 C, відстань : 0.1 m
