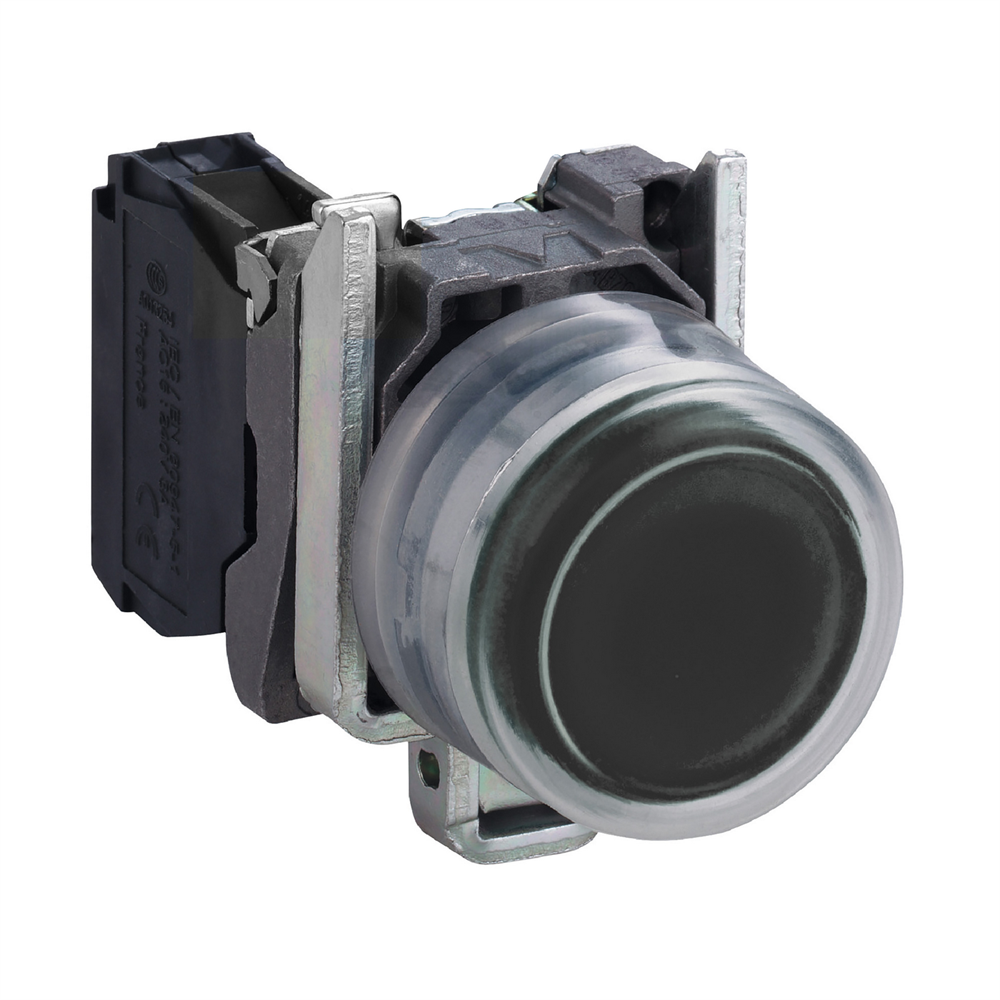

Кнопка 22мм с возвратом черная силиконовая XB4BP21

Технические характеристики

Серия продукта: Harmony XB4
Тип изделия или компонента: Кнопка
Масса нетто: 0,082 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 8,800 см
Длина 1 упаковки: 5,400 см. Вес 1 упаковки: 83,000 г. Гарантия: 18 месяцев. [Uimp] номинальное импульсное выдерживаемое напряжение: 6 кВ в соответствии с IEC 60947-1
[Ie] номинальный рабочий ток: 3 А в 240 В, AC-15, A600 в соответствии с IEC 60947-5-1, 6 А в 120 В, AC-15, A-15 0,1 А в 600 В, DC-13, Q600 в соответствии с IEC 60947-5-1, 0,27 А в 250 В, DC-13, Q600 в соответствии с IEC 60947-5-1, 0,55 А в 125 В, DC-13, Q60 в 600 В, AC-15, A600 в соответствии с IEC 60947-5-1
Клеммы подключения: Винтовой зажим, <= 2 x 1.5 мм кв с кабельным наконечником в соответствии с IEC 60947-1, Винтовый зажим, 1 x 0,25 мм. 60947-1
Стандарты: JIS C8201-5-1, UL 508, IEC 60947-5-5, IEC 60947-5-1, CSA C22.2 № 14, IEC 60947-1, IEC 60947-5-4, JIS внесен в реестр UL, LROS (Lloyds реестр судоходства), CSA, BV, GL, DNV
Защитная обработка: TH
Высота: 47 мм
Ширина: 30 мм
Тип 2 упаковки: BB1
Количество единиц в 2 упаковке 8,800 см
Ширина 2 упаковки: 3,400 см
Длина 2 упаковки: 26,500 см
Вес 2 упаковки: 416,000 г
Тип 3 упаковки: S03
Количество единиц в 3 упаковке: 00 см
Ширина 3 упаковки: 30,000 см
Длина 3 упаковки: 40,000 см
Вес 3 упаковки: 12,993 кг
Глубина: 61 мм
Категория перенапряжения: Класс I в соответствии с IEC 60536<7/0 C
Момент затяжки: 0,8…1,2 Н.м в соответствии с IEC 60947-1
Степень защиты: IP66 в соответствии с МЭК 60529, IP67
Степень ударозащиты: IK06 conforming to МЭК 50102

Механическая износостойкость: 10000000 циклов
Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 1000000 циклов, AC-15, 2 А на 230 В, производительность < 3600 цикл/ч-5, коэффициент на приложение C, 1000000 циклов, AC-15, 3 А на 120 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, AC-15, 4 А на 24 В, производительность5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, DC-13, 0,2 А на 110 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 10,00000 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C
Форма головки винта: Крестовый совместимый с Philips № 1 отвертка, Крестовый совместимый с позиционный № 1 отвертка, Щелевой совместимый с плоский крутой O 5.5 мм отвертка
Защита от короткого замыкания: 10 А плавкая вставка тип gG в соответствии с IEC 60947-5-1
Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Тип контакта тепловой ток в открытом исп: 10 А в соответствии с IEC 60947-5-1
Ударопрочность: 30 gn (продолжительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27, 50 gn (продолжительность = 11 мс) 60068-2-27
Работа контакта: Медленное размыкание
Профиль устройства управления: Черный выступающий, без маркировки
Степень защиты NEMA: NEMA 13, NEMA 4X
Материал контакта: Серебряный сплав (Ag/Ni)
Тип исполнительного металл
Монтажный диаметр: 22,5 мм
Форма головки сигнального блока: Круглый
Дополнительная информация об исполнительном механе: Прозрачный бут
Принудительное размыкание: Отсутствует
Описание клемм ISO n°1: (13-14)NO
Продажа недель контакты
Электрическая надежность: ? < 10exp(-6) на 5 В и 1 мА в чистой среде в соответствии с IEC 60947-5-4, ? < 10exp(-8) на 17 В и 5 мА в чистой среде в соответствии с IEC 60947-5 Zamak
Тип головки: Стандартный
Рабочий ход: 2,6 мм (НЕ изменяет электрическое состояние), 4,3 мм (общий ход)
Усилие износа: 3,8 Н НЕ изменяет электрическое состояние
Сопротивление к моющему аппарату высокого давления: 7000000 па 1,0 на .1 нормально открытый
[Ith] условный тепловой ток в открытом исп: 10 А в соответствии с IEC 60947-5-1
Ударопрочность: 30 gn (продолжительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-21,50 полусинусоидальное ускорение в соответствии с МЭК 60068-2-27
Работа контакта: Медленное размыкание
Профиль устройства управления: Черный выступающий, без маркировки
Степень защиты NEMA: NEMA 13, NEMA 4X
Материал контакта: Серебряный сплав (A/A) пружины
Материал обрамления: Хромированный металл
Монтажный диаметр: 22,5 мм
Форма головки сигнального блока: Круглый
Дополнительная информация об исполнительном механе: Прозрачный бут
Принудительное размыкание: Отсутствует
Описание клемм ISO1 1
Использование контатов: Стандартные контакты
Электрическая надежность: ? < 10exp(-6) на 5 В и 1 мА в чистой среде в соответствии с IEC 60947-5-4, ? < 10exp(-8) на 17 В и 5 мА в чистом 60947-5-4
Материал фиксирующего кольца: Zamak
Тип головки: Стандартный
Рабочий ход: 2,6 мм (НЕ изменяет электрическое состояние), 4,3 мм (общий ход)
Усилие срабатывания: 3,8 Н НЕ изменяет электрическое состояние
1 нормально открытый
[Ith] условный тепловой ток в открытом исп: 10 А в соответствии с IEC 60947-5-1
Ударопрочность: 30 gn (продолжительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-21,50 полусинусоидальное ускорение в соответствии с МЭК 60068-2-27
Работа контакта: Медленное размыкание
Профиль устройства управления: Черный выступающий, без маркировки
Степень защиты NEMA: NEMA 13, NEMA 4X
Материал контакта: Серебряный сплав (A/A) пружины
Материал обрамления: Хромированный металл
Монтажный диаметр: 22,5 мм
Форма головки сигнального блока: Круглый
Дополнительная информация об исполнительном механе: Прозрачный бут
Принудительное размыкание: Отсутствует
Описание клемм ISO1 1
Использование контатов: Стандартные контакты
Электрическая надежность: ? < 10exp(-6) на 5 В и 1 мА в чистой среде в соответствии с IEC 60947-5-4, ? < 10exp(-8) на 17 В и 5 мА в чистом 60947-5-4
Материал фиксирующего кольца: Zamak
Тип головки: Стандартный
Рабочий ход: 2,6 мм (НЕ изменяет электрическое состояние), 4,3 мм (общий ход)
Усилие срабатывания: 3,8 Н НЕ изменяет электрическое состояние
расстояние : 0.1 m
