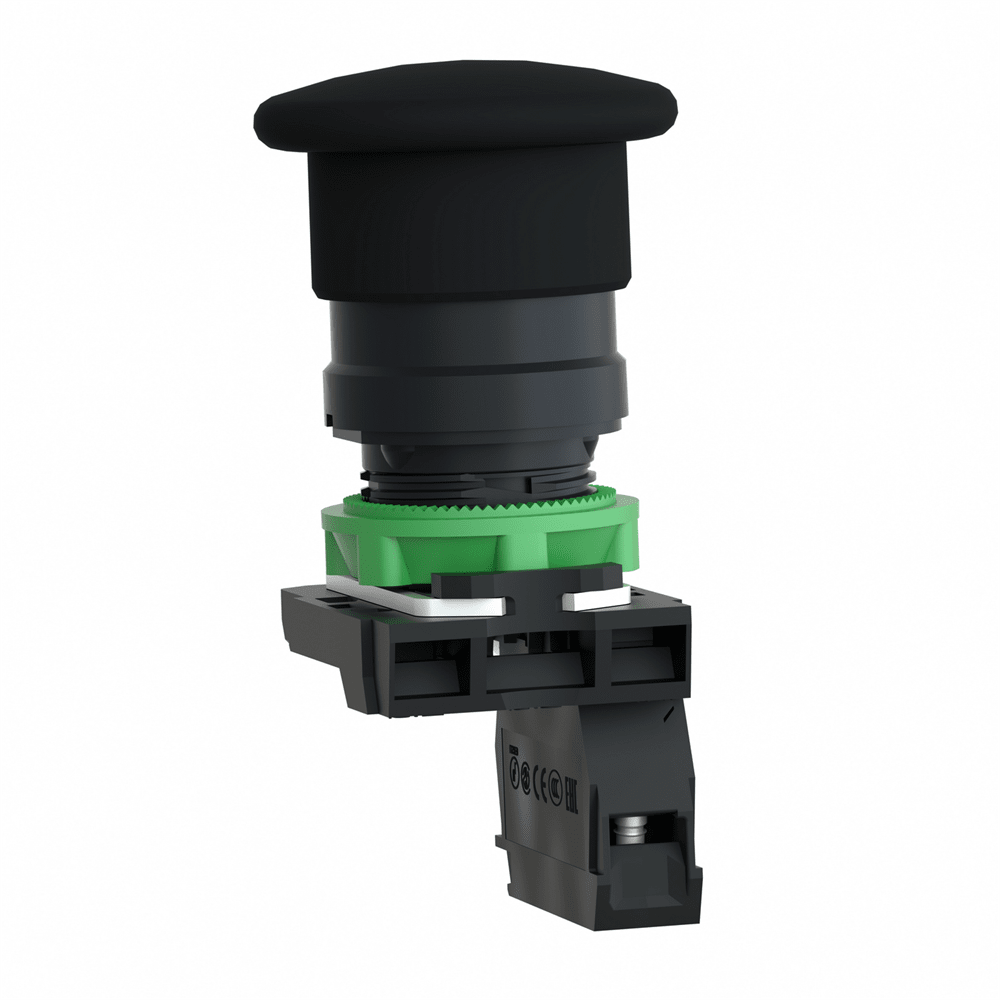

Кнопка 22мм черная грибовидная с возвратом XB5AC21

Технические характеристики

Серия продукта: Harmony XB5
Тип изделия или компонента: Кнопка
Масса нетто: 0,062 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 4,500 см
Длина 1 упаковки: 9,000 см
Вес 1 упаковки: 63,000 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 600 В (степень загрязнения 3) в соответствии с EN/IEC 60947-1
кВ в соответствии с EN/IEC 60947-1
[Ie] номинальный рабочий ток: 3 А в 240 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1, 6 А в 120 В, AC-15, A600 в соответствии с EN/IEC 6196 DC-13, Q600 в соответствии с EN/IEC 60947-5-1, 0,27 А в 250 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1, 0,55 А в 125 В, DC-13, Q600 в соответствии с EN/IE6-6 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1
Клеммы подключения: Винтовой зажим, <= 2 x 1.5 мм кв с кабельным наконечником в соответствии с EN/IEC 60947-1, Винтовой зажим, 1 x 0.22 мм... EN/IEC 60947-1, Соединители Faston, размер соединения: 1 x 6.35 мм, Соединители Faston, размер соединения: 2 x 2.8 мм Стандарты: JIS C8201-5-1, CSA C22.2 № 14,04 EN/IEC 60947-5-1, EN/IEC 60947-1, JIS C8201-1
Сертификация изделия: BV, CSA, внесен в реестр UL, RINA, GL, DNV, LROS (Lloyds реестр судоходства)
Защитная обработка:3 Ширина: 40 мм
Тип 2 упаковки: S02
Количество единиц в 2 упаковке: 42
Высота 2 упаковки: 15,000 см
Ширина 2 упаковки: 30,000 см
Длина 2 упаковки: 40,000 см< кг
Тип 3 упаковки: P06
Количество единиц в 3 упаковке: 672
Высота 3 упаковки: 75,000 см
Ширина 3 упаковки: 80,000 см
Длина 3 упаковки: 60,000 см4, 4 Вес
Глубина: 82 мм
Категория перенапряжения: Класс II в соответствии с IEC 60536
Рабочая температура окружающей среды: -40…70 C
Момент затяжки: 0,8…1,2 Н.м в соответствии с EN 60947-1
Степень защиты 9, IP6 IP69K
Степень ударозащиты: IK03 conforming to МЭК 50102
Описание изделия: Полный комплект
Название устройства: XB5
Механическая износостойкость: 5000000 циклов
Температура окружающего воздуха для сожж:-40 1000000 циклов AC-15, 2 А на 230 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с EN/IEC 60947-5-1: приложение C, 1000000 циклов AC-15, 3 А на 120 В, коэффициент производительности < 0 EN/IEC 60947-5-1: приложение C, 1000000 циклов AC-15,4 А на 24 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с EN/IEC 60947-5-1: приложение C, 1000000 циклов DC-13, 0,2 А на 110 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 60947-5-1: приложение C, 1000000 циклов DC-13, 0,5 А на 24 В, производительность < 3600 цикл/час, коэффициент нагрузки: 0,5 в соответствии с EN/IEC 60947-5-1: приложение C
Форма головки винта: Х с позиционный № 1 отвертка, Щелевой совместимый с плоский O 4 мм отвертка, Щелевой совместимый с плоский O 5.5 мм отвертка
Защита от короткого замыкания: 10 А плавкая вставка тип gG в соответствии с EN/IEC 60947-5-1
Тип контакта и соединения: 1 нормально открытый
[Ith] условный тепловой ток в открытом исп: 10 А в соответствии с EN/IEC 60947-5-1
Код совместимости: XB5 Работа контакта: Медленное размыкание
Профиль устройства управления: Черный грибок O 40 мм
Степень защиты NEMA: NEMA 13, NEMA 4X
Материал контакта: Серебряный сплав пружины
Материал обрамления: Пластик, Темно-серый пластик
Монтажный диаметр: 22 мм
Форма головки сигнального блока: Круглый
Принудительное размыкание: Отсутствует
Продажа неделимым количеством: 1
Использование контатов : Стандартный контакт 10exp(-6) на 5 В и 1 мА в чистой среде в соответствии с EN/IEC 60947-5-4, ? < 10exp(-8) на 17 В и 5 мА в чистой среде в соответствии с EN/IEC 60947-5-4
Кастомизируется: 1 Тип головки: Стандарт
Рабочий ход: 1,5 мм (NC с изменением электрического состояния), 2,6 мм (НЕ изменяет электрическое состояние), 4,3 мм (общий ход)
Усилие срабатывания: 3,5 Н NC с изменением электрического состояния, 0,000 па на 55 C, расстояние: 0.1 m
Конфигурация моста GCR: XB5ACCUST01

5 мм отвертка
Защита от короткого замыкания: 10 А плавкая вставка тип gG в соответствии с EN/IEC 60947-5-1
Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Тип контакта и [I] тепловой ток в открытом вык: 10 А в соответствии с EN/IEC 60947-5-1
Код совместимости: XB5
Ударопрочность: 10 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Степень защиты NEMA: NEMA 13, NEMA 4X
Материал контакта: Серебряный сплав (Ag/Ni)
Тип исполнительного механизма: возврат пружины
Материал обрамления: Пластик, Темно-серый пластик
Монтаж блока: Круглый
Принудительное размыкание: Отсутствует
Продажа неделимым количеством: 1
Использование контатов: Стандартные контакты
Электрическая надежность: ? < 10exp(-6) на 5 В и 1 мА в чистой среде в соответствии с EN/IEC 6 10exp(-8) на 17 В и 5 мА в чистой среде в соответствии с EN/IEC 60947-5-4
Кастомизируется: 1
Материал фиксирующего кольца: Пластик
Тип головки: Стандартный
Рабочий ход: 1,5 мм (NC с изменением 4,3 мм (общий ход)
Усилие срабатывания: 3,5 Н NC с изменением электрического состояния, 3,8 Н НЕ изменяет электрическое состояние
Сопротивление к моющему аппарату высокого давления: 7000000 па на 55 C, расстояние : 0.1 m
Конфигур5 мм отвертка
Защита от короткого замыкания: 10 А плавкая вставка тип gG в соответствии с EN/IEC 60947-5-1
Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Тип контакта и [I] тепловой ток в открытом вык: 10 А в соответствии с EN/IEC 60947-5-1
Код совместимости: XB5
Ударопрочность: 10 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Степень защиты NEMA: NEMA 13, NEMA 4X
Материал контакта: Серебряный сплав (Ag/Ni)
Тип исполнительного механизма: возврат пружины
Материал обрамления: Пластик, Темно-серый пластик
Монтаж блока: Круглый
Принудительное размыкание: Отсутствует
Продажа неделимым количеством: 1
Использование контатов: Стандартные контакты
Электрическая надежность: ? < 10exp(-6) на 5 В и 1 мА в чистой среде в соответствии с EN/IEC 6 10exp(-8) на 17 В и 5 мА в чистой среде в соответствии с EN/IEC 60947-5-4
Кастомизируется: 1
Материал фиксирующего кольца: Пластик
Тип головки: Стандартный
Рабочий ход: 1,5 мм (NC с изменением 4,3 мм (общий ход)
Усилие срабатывания: 3,5 Н NC с изменением электрического состояния, 3,8 Н НЕ изменяет электрическое состояние
Сопротивление к моющему аппарату высокого давления: 7000000 па на 55 C, расстояние : 0.1 m
Конфигур1
Материал фиксирующего кольца: Пластик
Тип головки: Стандартный
Рабочий ход: 1,5 мм (NC с изменением электрического состояния), 2,6 мм (НЕ изменяет электрическое состояние), 4,3 мм (общий ход)
Усилие срабатывания: 3,5 Н NC с 3,8 Н NC состояние
Сопротивление моющему аппарату высокого давления: 7000000 па на 55 C, расстояние : 0.1 m
Конфигурация моста GCR: XB5ACCUST01

1
Материал фиксирующего кольца: Пластик
Тип головки: Стандартный
Рабочий ход: 1,5 мм (NC с изменением электрического состояния), 2,6 мм (НЕ изменяет электрическое состояние), 4,3 мм (общий ход)
Усилие срабатывания: 3,5 Н NC с 3,8 Н NC состояние
Сопротивление моющему аппарату высокого давления: 7000000 па на 55 C, расстояние : 0.1 m
Конфигурация моста GCR: XB5ACCUST01
