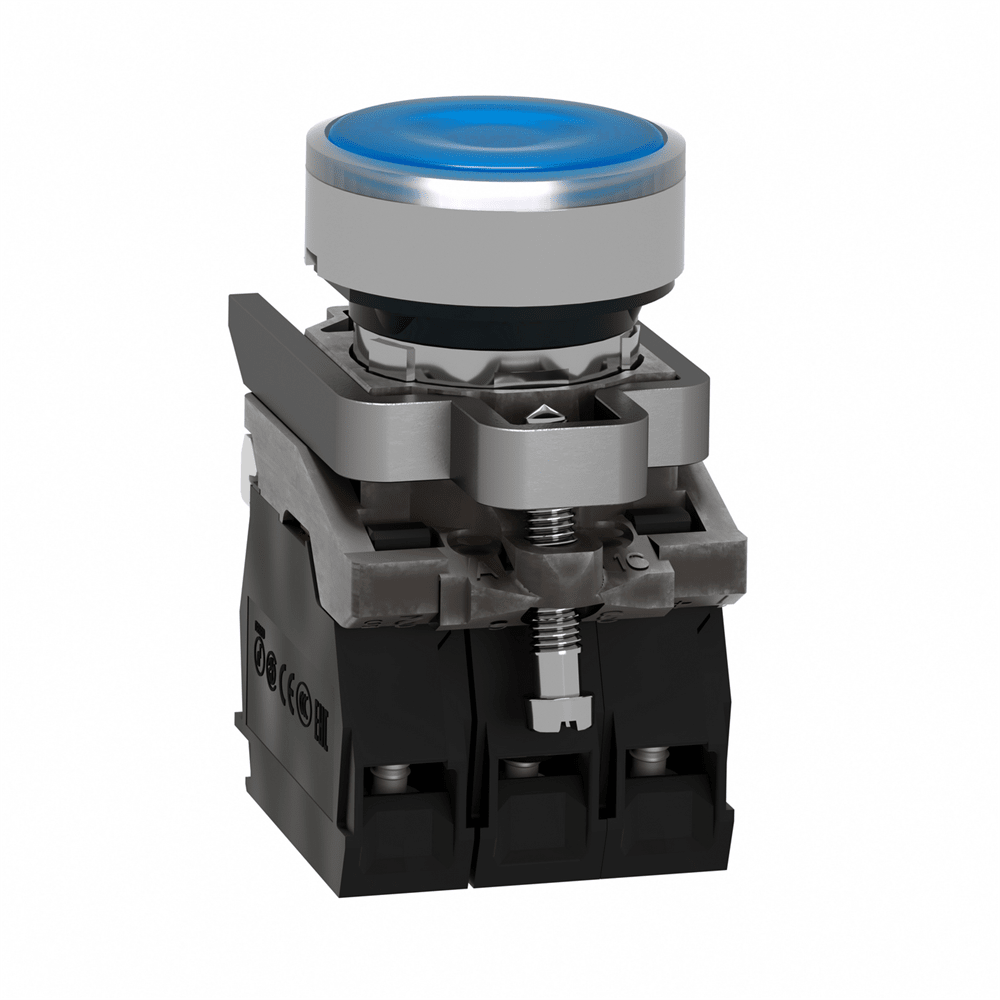

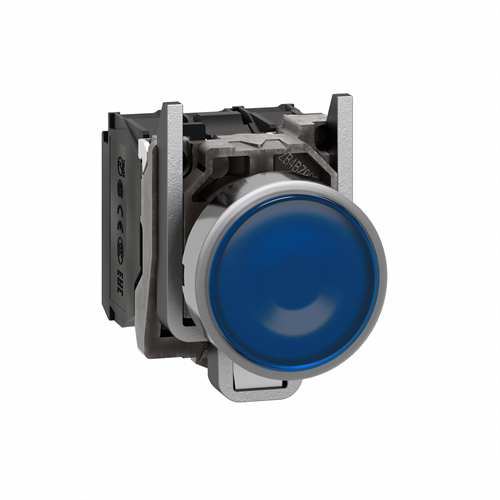

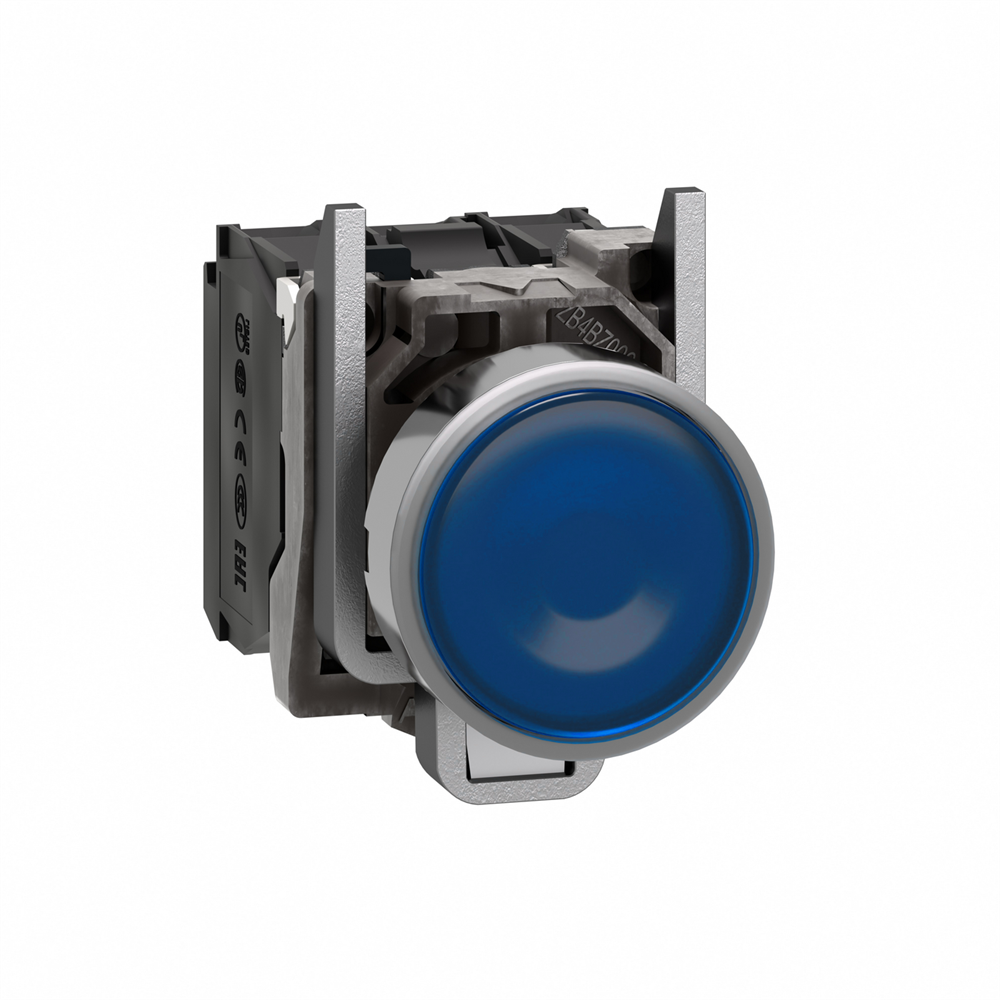

Кнопка 22мм 24В с возвратом с подсветкой синяя XB4BW36B5

Технические характеристики

Серия продукта: Harmony XB4
Тип изделия или компонента: Кнопка с подсветкой
Масса нетто: 0,097 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3,5 см<< Длина 1 упаковки: 8,5 см
Вес 1 упаковки: 96,6 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 600 В (степень загрязнения 3) в соответствии с IEC 60947-1
[Uimp] 60947-1
[Ie] номинальный рабочий ток: 3 А в 240 В, AC-15, A600 в соответствии с IEC 60947-5-1, 6 А в 120 В, AC-15, A600 в соответствии с IEC 60947-5-1, 0,1 А в 0,1 А в 0 60947-5-1, 0,27 А в 250 В, DC-13, Q600 в соответствии с IEC 60947-5-1, 0,55 А в 125 В, DC-13, Q600 в соответствии с IEC 60947-5-1, 1,2 А в 0,5 А 60947-5-1
Клеммы подключения: Винтовой зажим, <= 2 x 1.5 мм кв с кабельным наконечником в соответствии с IEC 60947-1, Винтовой зажим, 1 x 0.22...2 x 2.5 мм кв без кабельного наконечника в соответствии с IEC 60947-5-5, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, UL 508, CSA C22.2 № 14, IEC 60947-5-1, JIS C8201-1
Сертификация изделия GL, BV, внесен в реестр UL, CSA
Защитная обработка: TH
Высота: 47 мм
Ширина: 30 мм
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 100
Высота 2 упаковки: 0 см
Длина 2 упаковки: 40,0 см
Вес 2 упаковки: 10,086 кг
Тип 3 упаковки: P06
Количество единиц в 3 упаковке: 800
Высота 3 упаковки: 75,0 см
Ширина 3 упаковки 60,0 см
Вес 3 упаковки: 88,688 кг
Глубина: 101 мм
Рабочая температура окружающей среды: -40…70 C
Момент затяжки: 0,8…1,2 Н.м в соответствии с IEC 60947-6
60529, IP67, IP69, IP69K
Степень ударозащиты: IK06 conforming to МЭК 50102
Описание изделия: Полный комплект
Название устройства: XB4
Механическая износоустойчивость: 10000000 циклов… C
Электрическая износостойкость: 1000000 циклов, AC-15, 20 на 20 на 200 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, AC-15, 4 А на 24 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C0,1 на 110 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, DC-13, 0,5 А на 24 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C
Форма головки вин Крестовый совместимый с позиционный № 1 отвертка, Щелевой совместимый с плоский O 4 мм отвертка, Щелевой совместимый с плоский O 5.5 мм отвертка
Устойчивость к электростатическому разряду: 6 кВ При контакте, на металлических частях в соответствии с МЭК 6200 в соответствии с МЭК 61000-4-2
Устойчивость к электромагнитному полю: 10 В/м в соответствии с МЭК 61000-4-3
[Us] номинальное напряжение питания: 24 В переменный/постоянный ток в 50/60 Гц
Пределы напряжения постоянного питания: 0 21,6…26,4 В переменный ток
Защита от короткого замыкания: 10 А плавкая вставка тип gG в соответствии с IEC 60947-5-1
Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-8
[Ith] условный тепловой ток в открытом исп: 10 А в соответствии с IEC 60947-5-1
Ударопрочность: 30 gn (длительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 5 n2 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Класс защиты от поражения электрическим струем: Класс I в соответствии с IEC 60536
Работа контакта: Медленное размыкание
Тип сигнализации: Постоянный
Профиль устройства управления: Синий скрытый NEMA
Материал контакта: Серебряный сплав (Ag/Ni)
Тип исполнительного механизма: возврат пружины
Материал обрамления: Хромированный металл
Монтажный диаметр: 22,5 мм
Форма головки сигнального блока: Круглый
Источник светодиод: Уни светодиод
Дополнительная информация об исполнительном механе: С гладкой линзой
Принудительное размыкание: С в соответствии с МЭК 60947-5-1 приложение K
Описание клемм ISO n°1: (13-14)NO, (21-22)NC
Продажа неделимым количеством: контакты
Устойчивость к быстрым переходным процессам: 2 кВ в соответствии с МЭК 61000-4-4
Электрическая надежность: ? < 10exp(-6) на 5 В и 1 мА в чистой среде в соответствии с IEC 60947-5-4, ? < ) среде в соответствии с IEC 60947-5-4
Электромагнитная эмиссия: Класс B в соответствии с МЭК 55011
Устойчивость к импульсным перенапряжениям: 1 кВ в соответствии с МЭК 61000-4-5
Срок службы: 100000 ч при номинале Zamak
Тип головки: Стандартный
Рабочий ход: 1,5 мм (NC с изменением электрического состояния), 2,6 мм (НЕ изменяет электрическое состояние), 4,3 мм (общий ход)
Усилие срабатывания: 3,5 Н NC с изменением электрического состояния, 3,8 Н
Сопротивление к моющему аппарату высокого давления: 7000000 па 1 5 .
