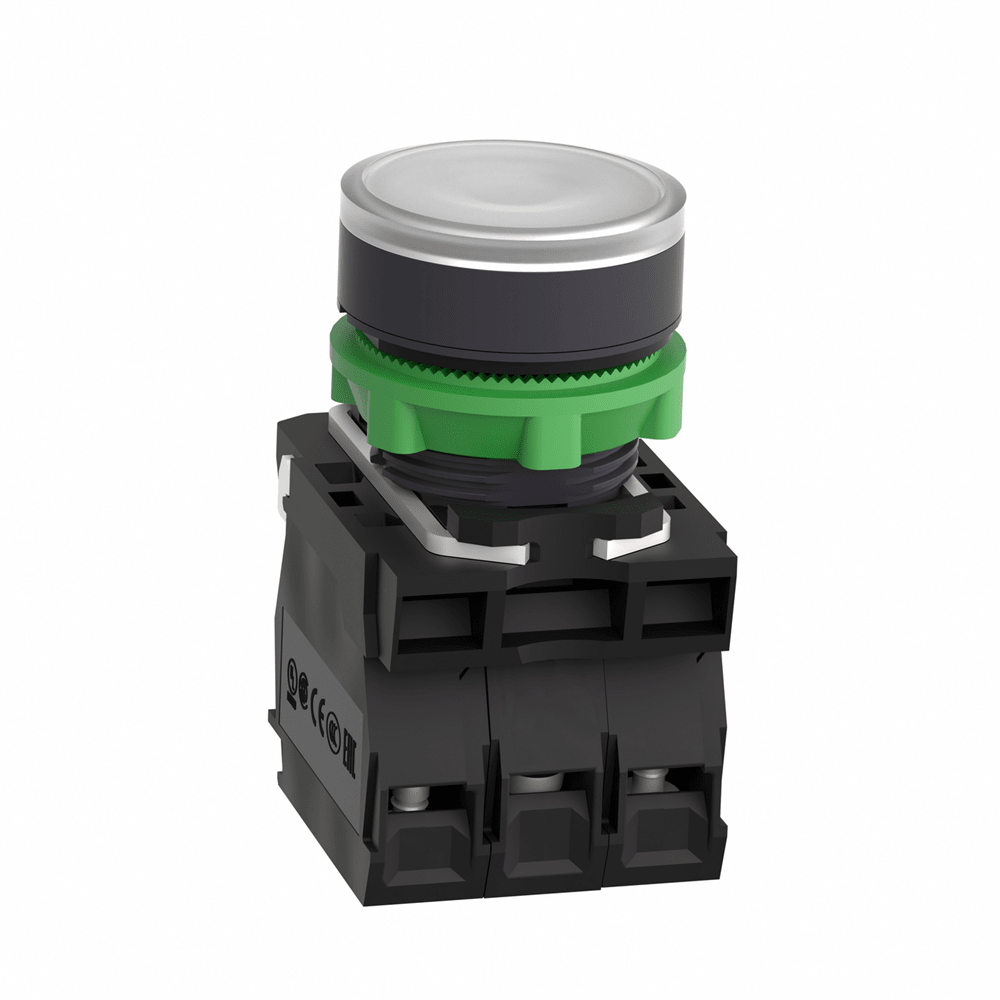

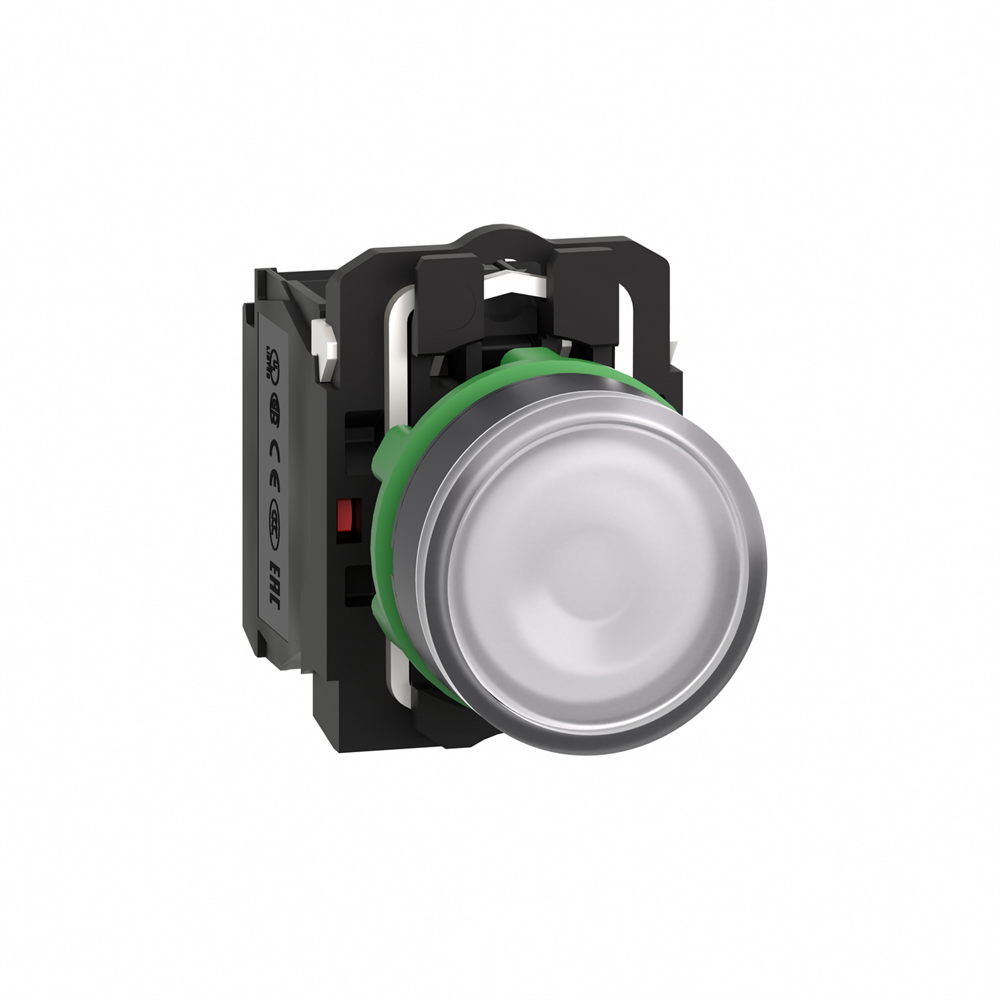

Кнопка 22мм 24В с подсветкой белая с возвратом XB5AW31B5

Технические характеристики

Серия продукта: Harmony XB5
Тип изделия или компонента: Кнопка с подсветкой
Масса нетто: 0,056 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3,50 0 см
Длина 1 упаковки: 8,500 см
Вес 1 упаковки: 55,400 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 600 В (степень загрязнения 3) в соответствии с IEC 60947-1< 6 кВ в соответствии с IEC 60947-1
[Ie] номинальный рабочий ток: 3 А в 240 В, AC-15, A600 в соответствии с IEC 60947-5-1, 6 А в 120 В, AC-15, A600 в соответствии с IEC 60947-1- Q600 в соответствии с IEC 60947-5-1, 0,27 А в 250 В, DC-13, Q600 в соответствии с IEC 60947-5-1, 0,55 А в 125 В, DC-13, Q600 в соответствии с IEC 60947-5,1,0 IEC 60947-5-1
Клеммы подключения: Винтовой зажим, <= 2 x 1.5 мм кв с кабельным наконечником в соответствии с IEC 60947-1, Винтовой зажим, 1 x 0.22...2 x 2.5 мм кв без кабельного наконечника< 60947-1, UL 508, IEC 60947-5-1, CSA C22.2 № 14, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1
Сертификация изделия: GL, DNV, CSA, BV судоходства)
Защитная обработка: TH
Высота: 42 мм
Ширина: 30 мм
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 100
Высота 2 упаковки: 30,000 см<0/0 Ширина 3 2 упаковки: 40,000 см
Вес 2 упаковки: 5,969 кг
Глубина: 57 мм
Категория перенапряжения: Класс II в соответствии с IEC 60536
Рабочая температура окружающей среды: -40…70 C
Момент затяжки: 1,EC. 60947-1
Степень защиты: IP66 в соответствии с МЭК 60529, IP69, IP69K, IP67
Степень ударозащиты: IK05 conforming to МЭК 50102
Описание изделия: Полный комплект<0/0 Название устройства: XB5<0/0 циклов
Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 1000000 циклов, AC-15, 2 А на 230 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60900-0 AC-15, 3 А на 120 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, AC-15, 4 А на 24 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 4 C, 1000000 циклов, DC-13, 0,2 А на 110 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, DC-13, 0,5 А на цикл 0,5 в соответствии с МЭК 60947-5-1 приложение C
Форма головки винта: Крестовый совместимый с Philips № 1 отвертка, Крестовый совместимый с позиционный № 1 отвертка, Щелевой совместимый с плоский O 4 мм отвертка, Щелевой совместимый с плоский O электростатического разряда: 6 кВ При контакте, на металлических частях в соответствии с МЭК 61000-4-2, 8 кВ Через воздух, (на изолированных частях) в соответствии с МЭК 61000-4-2
Устойчивость к электромагнитному полю: 10 В/м в соответствии с МЭК 61000-4-3 В переменный/постоянный ток 50/60 Гц
Пределы напряжения питания: 19,2…30 В постоянный ток, 21,6…26,4 В переменный ток
Защита от короткого замыкания: 10 А плавкая вставка тип gG в соответствии с IEC 60947-5-1< 2…500 Гц) в соответствии с МЭК 60068-2-6
Потребление тока: 18 мА
Тип контакта и соединения: 1 нормально открытый + 1 нормально закрытый
[Ith] условный тепловой ток в открытом исп: 10 А в соответствии с IEC 60947-5-0 = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27, 50 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Работа контакта: Медленное размыкание
Тип сигнализации: маркировка
Степень защиты NEMA: NEMA 13, NEMA 4X
Материал контакта: Серебряный сплав (Ag/Ni)
Тип исполнительного механизма: возврат пружины
Материал обрамления: Темно-серый пластик
Монтажный диаметр: 22,5 мм
Цоколь лампы: Встроенный светодиод
Цвет колпачка/кнопки или лезвия: Белый
Дополнительная информация об исполнительном механе: С гладкой линзой
Принудительное размыкание: С в соответствии с МЭК 60947-1-1 (13-14)NO, (21-22)NC
Продажа неделимым количеством: 1
Использование контатов: Стандартные контакты
Устойчивость к быстрым переходным процессам: 2 кВ в соответствии с МЭК 61000-4-4
Электрическая надежность: ? < среде согласно IEC 60947-5-4, ? < 10exp(-8) на 17 В, 5 мА в чистой среде согласно IEC 60947-5-4
Электромагнитная эмиссия: Класс B согласно МЭК 55011
Устойчивость к импульсным 61000-4-5
Срок службы: 100000 ч при номинальном напряжении и 25 C
Материал фиксирующего кольца: Пластик
Тип головки: Стандартный
Рабочий ход: 1,5 мм (NC с изменением электрического состояния), 2,6 мм (НЕ ход)
Усилие срабатывания: 3,5 Н NC с изменением электрического состояния, 3,8 Н
Сопротивление моющему аппарату высокого давления: 7000000 па на 55 C, расстояние : 0.1 m
