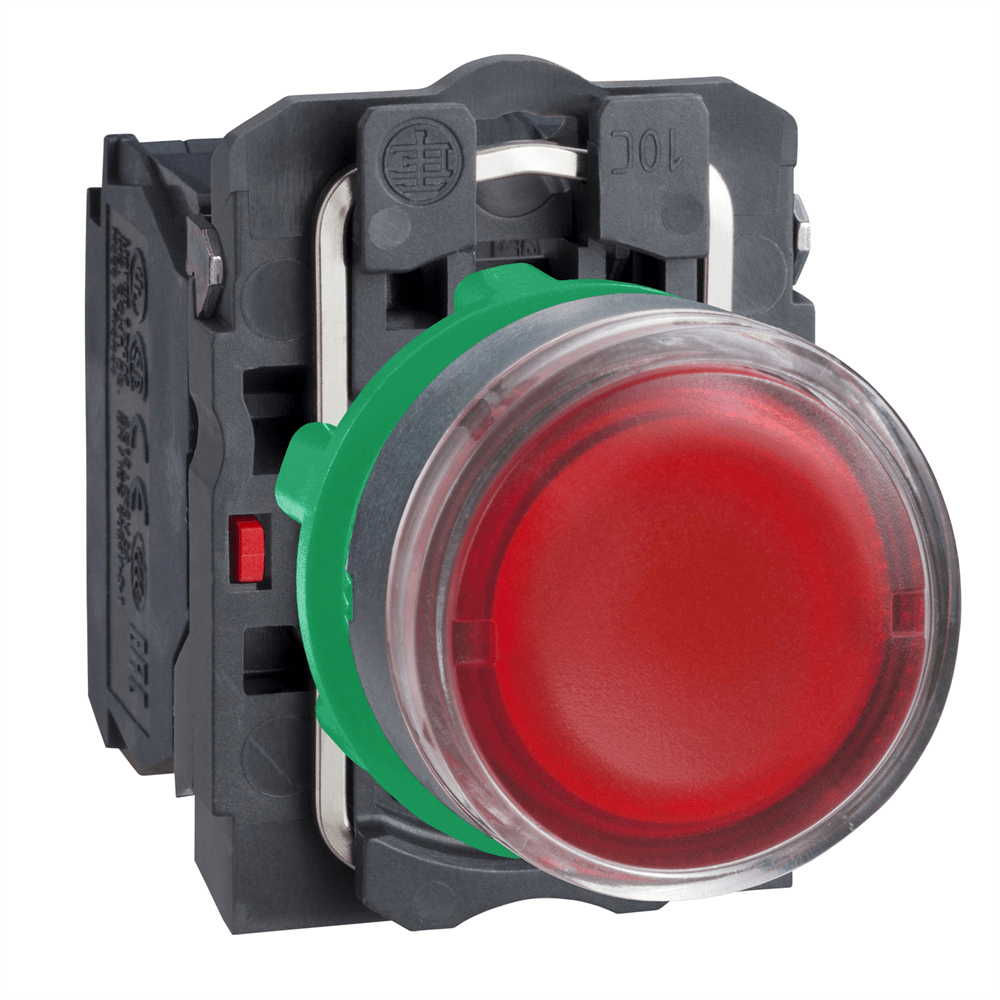

Кнопка 22мм 230В с подсветкой красная XB5AW3445

Технические характеристики

Серия продукта: Harmony XB5
Тип изделия или компонента: Кнопка с подсветкой
Масса нетто: 0,129 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 12,8 : 4 см
Длина 1 упаковки: 4,8 см
Вес 1 упаковки: 129,0 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 600 В (степень загрязнения 3) в соответствии с IEC 60947-1
кВ в соответствии с IEC 60947-1
[Ie] номинальный рабочий ток: 3 А в 240 В, AC-15, A600 в соответствии с IEC 60947-5-1, 6 А в 120 В, AC-15, A600 в соответствии с IEC 60947-1, 6 Q600 в соответствии с IEC 60947-5-1, 0,27 А в 250 В, DC-13, Q600 в соответствии с IEC 60947-5-1, 0,55 А в 125 В, DC-13, Q600 в соответствии с IEC 60947-5,1,0 IEC 60947-5-1
Клеммы подключения: Винтовой зажим, <= 2 x 1.5 мм кв с кабельным наконечником в соответствии с IEC 60947-1, Винтовой зажим, 1 x 0.22...2 x 2.5 мм кв без кабельного наконечника< 60947-1, UL 508, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 № 14, JIS C8201-1
Сертификация изделия: LROS (Lloyds реестр, CSA, BV
Защитная обработка: TH
Высота: 42 мм
Ширина: 30 мм
Глубина: 101 мм
Категория перенапряжения: Класс II в соответствии с IEC 60536
Рабочая температура окружающей среды: -40… 55 C
Момент затяжки: 0,8… 1,2 Н.м в соответствии с IEC 60947-1
Степень защиты: IP66 в соответствии с МЭК 60529, IP69, IP69K, IP67
Степень ударозащиты: IK05 conforming to МЭК 50102
Описание изделия: Полный комплект износостойкость: 10000000 циклов
Температура окружающего воздуха для собер: -40… 70 C
Электрическая износостойкость: 1000000 циклов, AC-15, 2 А на 230 В, производительность < 3600 цикл/час, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, AC-1 3600 цикл/час, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, AC-15, 4 А на 24 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 к, 0,2 А на 110 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, DC-13, 0,5 А на 24 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0 C
Форма головки винта: Крестовой совместимый с Philips № 1 отвертка, Крестовый совместимый с позиционной № 1 отвертка, Щелевой совместимый с плоской O 4 мм отвертка, Щелевой совместимый с плоской O 5.5 мм отвертка
[Us] номинальное напряжение питания: 220...240 В переменный ток 50/60 Гц
Защита от короткого замыкания: 10 А плавкая вставка тип gG в соответствии с IEC 60947-5-1
Виброустойчивость: 5 gn… 60068-2-6
Тип контакта и соединения: 1 нормально открытый + 1 нормально закрытый
[Ith] условный тепловой ток в открытом исп: 10 А в соответствии с IEC 60947-5-1
Ударостойкость: 30 gn (продолжительность = 18 мс) 60068-2-27, 50 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Работа контакта: Медленное размыкание
Тип сигнализации: Постоянный
Профиль устройства управления: Красный скрытый 3, без мар NEMA 4X
Материал контакта: Серебряный сплав (Ag/Ni)
Тип исполнительного механизма: возврат пружины
Материал обрамления: Темно-серый пластик
Монтажный диаметр: 22,5 мм
Форма головки сигнального блока: Круглый и/в трансформатор 6 В
Источник света: Лампа накаливания
Цоколь лампы: BA 9с
Цвет колпачка/кнопки или лезвия: Красный
Дополнительная информация об исполнительном механе: С гладкой линзой
Принудительное размыкание: С в соответствии с МЭК 50-9 n°1: (21-22)NC, (13-14)NO
Продажа неделимым количеством: 1
Использование контатов: Стандартные контакты
Электрическая надежность: ? < 10exp(-6) на 5 В, 1 мА в чистой среде в соответствии с IEC 6- на 17 В, 5 мА в чистой среде в соответствии с IEC 60947-5-4
Материал фиксирующего кольца: Пластик
Тип головки: Стандартный
Рабочий ход: 1,5 мм (NC с изменением электрического состояния), 2,6 мм (не изменяет электрическое состояние), 4 износ: 3,5 Н NC с изменением электрического состояния, 3,8 Н
Сопротивление моющему аппарату высокого давления: 7000000 па на 55 C, расстояние : 0.1 m

без маркировки
Степень защиты NEMA: NEMA 13, NEMA 4X
Материал контакта: Серебряный сплав (Ag/Ni)
Тип исполнительного механизма: возврат пружины
Материал обрамления: Темно-серый пластик
Монтажный диаметр: 22,5 мм
Питание светового блока: Через интегральный трансформатор 1,2·А 6 В
Источник света: Лампа накаливания
Цоколь лампы: BA 9с
Цвет колпачка/кнопки или лезвия: Красный
Дополнительная информация об исполнительном механе: С гладкой линз 60947-5-1 приложение K
Описание клемм ISO n°1: (21-22)NC, (13-14)NO
Продажа неделимым количеством: 1
Использование контатов: Стандартные контакты
Электрическая надежность: ? < 10exp(-1) 60947-5-4, ? < 10exp(-8) на 17 В, 5 мА в чистой среде в соответствии с IEC 60947-5-4
Материал фиксирующего кольца: Пластик
Тип головки: Стандартный
Рабочий ход: 1,2 мм (NC состояние), 4,3 мм (общий ход)
Усилие срабатывания: 3,5 Н NC с изменением электрического состояния, 3,8 Н
Сопротивление моющему аппарату высокого давления: 7000000 па на 55 C, расстояние : 0.1 m

без маркировки
Степень защиты NEMA: NEMA 13, NEMA 4X
Материал контакта: Серебряный сплав (Ag/Ni)
Тип исполнительного механизма: возврат пружины
Материал обрамления: Темно-серый пластик
Монтажный диаметр: 22,5 мм
Питание светового блока: Через интегральный трансформатор 1,2·А 6 В
Источник света: Лампа накаливания
Цоколь лампы: BA 9с
Цвет колпачка/кнопки или лезвия: Красный
Дополнительная информация об исполнительном механе: С гладкой линз 60947-5-1 приложение K
Описание клемм ISO n°1: (21-22)NC, (13-14)NO
Продажа неделимым количеством: 1
Использование контатов: Стандартные контакты
Электрическая надежность: ? < 10exp(-1) 60947-5-4, ? < 10exp(-8) на 17 В, 5 мА в чистой среде в соответствии с IEC 60947-5-4
Материал фиксирующего кольца: Пластик
Тип головки: Стандартный
Рабочий ход: 1,2 мм (NC состояние), 4,3 мм (общий ход)
Усилие срабатывания: 3,5 Н NC с изменением электрического состояния, 3,8 Н
Сопротивление моющему аппарату высокого давления: 7000000 па на 55 C, расстояние : 0.1 m
