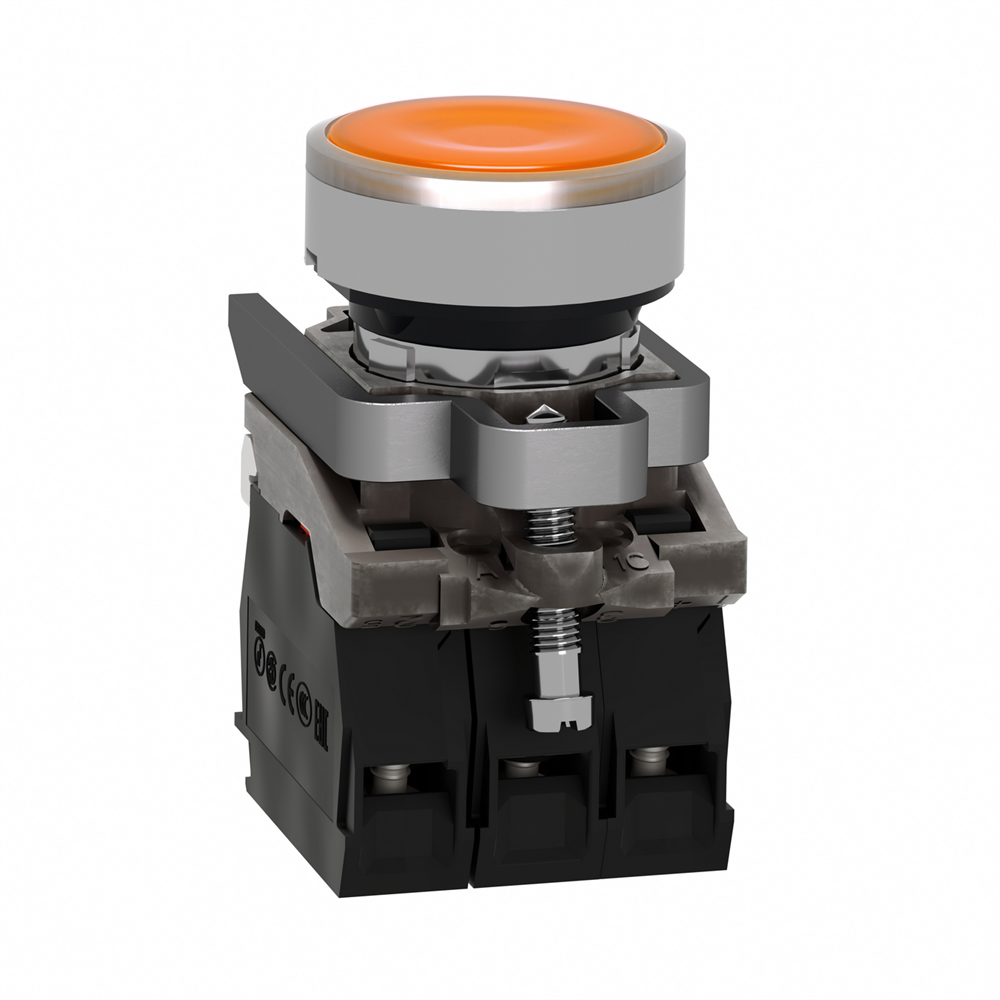

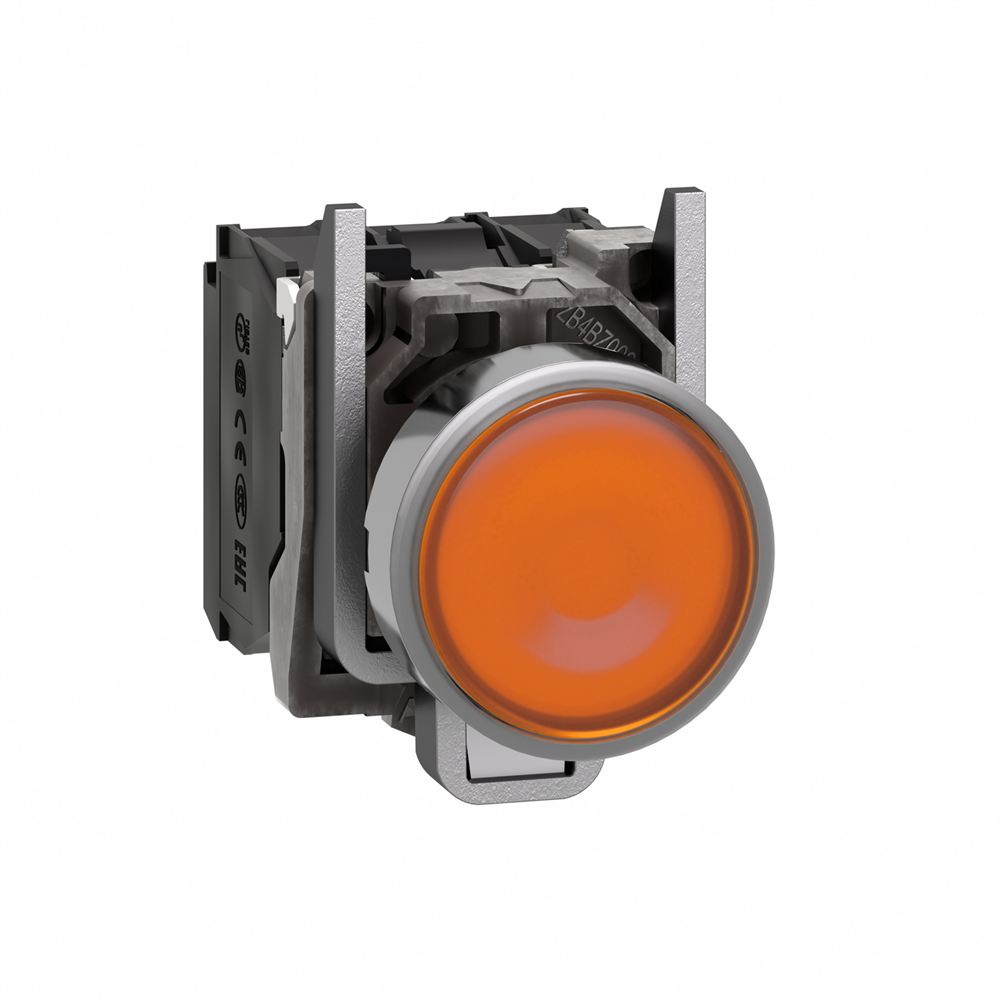

Кнопка 22мм 230-240В с возвратом с подсветкой желтая XB4BW35M5

Технические характеристики

Серия продукта: Harmony XB4
Тип изделия или компонента: Кнопка с подсветкой
Масса нетто: 0,097 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 8,8 см<< Длина 1 упаковки: 5,4 см
Вес 1 упаковки: 96 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 600 В (степень загрязнения 3) в соответствии с IEC 60947-1
[Uimp] номинальная импульс 60947-1
[Ie] номинальный рабочий ток: 3 А в 240 В, AC-15, A600 в соответствии с IEC 60947-5-1, 6 А в 120 В, AC-15, A600 в соответствии с IEC 60947-5-1, 0,1 А в 0,1 А в 0 60947-5-1, 0,27 А в 250 В, DC-13, Q600 в соответствии с IEC 60947-5-1, 0,55 А в 125 В, DC-13, Q600 в соответствии с IEC 60947-5-1, 1,2 А в 0,5 А 60947-5-1
Клеммы подключения: Винтовой зажим, <= 2 x 1.5 мм кв с кабельным наконечником в соответствии с IEC 60947-1, Винтовой зажим, 1 x 0.22...2 x 2.5 мм кв без кабельного наконечника в соответствии с IEC C8201-5-1, UL 508, IEC 60947-5-5, IEC 60947-1, CSA C22.2 № 14, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-1
судоходства), GL, BV, внесен в реестр UL
Защитная обработка: TH
Высота: 47 мм
Ширина: 30 мм
Тип 2 упаковки: S02
Количество единиц в 2 упаковке: 50
Высота 2 упаковки: см
Длина 2 упаковки: 40 см
Вес 2 упаковки: 5,089 кг
Глубина: 101 мм
Рабочая температура окружающей среды: -40… 70 C
Момент затяжки: 0,8… 1,2 Н.м в соответствии с IEC 60947-1
Степень защиты: IP66 в соответствии с МЭК 60529, IP67, IP69, IP69K
Степень ударозащиты: IK06 conforming to МЭК 50102
Описание изделия: Полный комплект износостойкость: 10000000 циклов
Температура окружающего воздуха для собер: -40… 70 C
Электрическая износостойкость: 1000000 циклов, AC-15, 2 А на 230 В, производительность < 3600 цикл/час, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, AC-1 3600 цикл/час, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, AC-15, 4 А на 24 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 к, 0,2 А на 110 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, DC-13, 0,5 А на 24 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0 C
Форма головки винта:Крестовый совместимый с Philips № 1 отвертка, Крестовый совместимый с позиционный № 1 отвертка, Щелевой совместимый с плоский O 4 мм отвертка, Щелевой совместимый с плоский O 5.5 мм отвертка
Устойчивость к электростатическому разряду: 6 кВ При контакте, 61000-4-2, 8 кВ Через воздух, (на изолированных частях) в соответствии с МЭК 61000-4-2
Устойчивость к электромагнитному полю: 10 В/м в соответствии с МЭК 61000-4-3
[Us] номинальное напряжение питания: 20/6 напряжения питания: 195…264 В переменный ток
Защита от короткого замыкания: 10 А плавкая вставка тип gG в соответствии с IEC 60947-5-1
Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2- Тип контакта и соединения: 1 нормально открытый + 1 нормально закрытый
[Ith] условный тепловой ток в открытом исп: 10 А в соответствии с IEC 60947-5-1
Ударопрочность: 30 gn (продолжительность = 18 мс) для полусинусоидального ускорения в соответствии с М8 0-2 = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Класс защиты от поражения электрическим струем: Класс I согласно IEC 60536
Работа контакта: Медленное размыкание
Тип сигнализации: Постоянный
Профиль устройства управления: Помаранчев 13, NEMA 4X
Материал контакта: Серебряный сплав (Ag/Ni)
Тип исполнительного механизма: возврат пружины
Материал обрамления: Хромированный металл
Монтажный диаметр: 22,5 мм
Форма головки сигнального блока: Круглый
Джерело
лампы: Встроенный светодиод
Дополнительная информация об исполнительном механе: С гладкой линзой
Принудительное размыкание: С в соответствии с МЭК 60947-5-1 приложение K
Описание клемм ISO n°1: (21-22)NC, (13-14)NO
Продажа Стандартные контакты
Устойчивость к быстрым переходным процессам: 2 кВ в соответствии с МЭК 61000-4-4
Электрическая надежность: ? < 10exp(-6) на 5 В и 1 мА в чистой среде в соответствии с IEC 60947-5-4, ? чистой среде в соответствии с IEC 60947-5-4
Электромагнитная эмиссия: Класс B в соответствии с МЭК 55011
Устойчивость к импульсным перенапряжениям: 1 кВ в соответствии с МЭК 61000-4-5
Срок службы: 100000 ч при номинале кольца: Zamak
Тип головки: Стандартный
Рабочий ход: 1,5 мм (NC с изменением электрического состояния), 2,6 мм (НЕ изменяет электрическое состояние), 4,3 мм (общий ход)
Усилие срабатывания: 3,5 Н NC с изменением электрического состояния, 3,8 Н 7000000 па на 55 C, расстояние: 0.1 m
