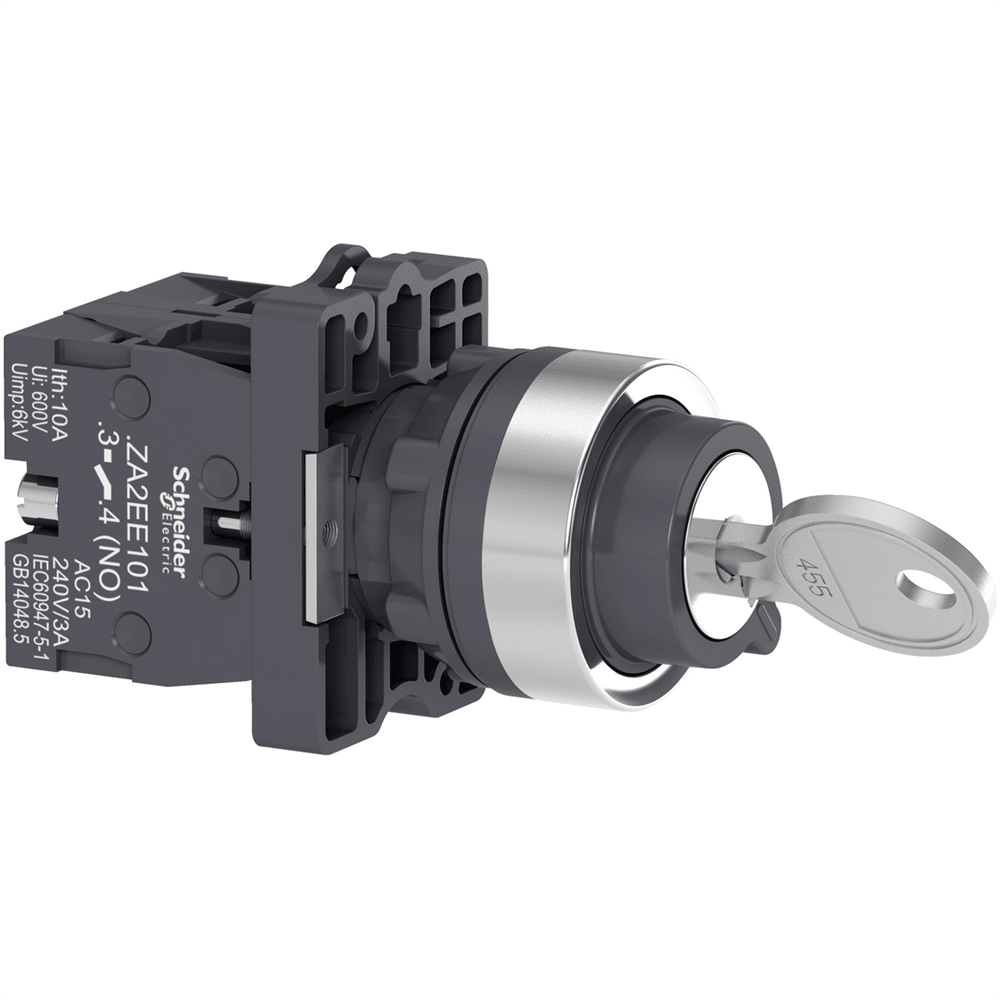

Ключевой переключатель, 2 положения, обе стороны выдвижные, 2NO XA2EG43

Этот продукт является частью линейки Easy Harmony XA2, включающей пластиковые кнопки, переключатели и сигнальные лампы диаметром 22 мм. Этот ключевой переключатель имеет положение для извлечения ключа в левом и правом положениях. Он имеет 2 рабочих положения и работает с помощью механизма фиксации. Этот переключатель обеспечивает универсальный интерфейс управления машинами. Он имеет 2 NO контакта с медленным разрывом. Это пластиковый переключатель с кольцевым металлическим дизайном. Это продукт со стандартом защиты IP54 и имеет сертификаты CE, CCC и EAC в соответствии со стандартами GB 14048.1, IEC 60947-1, GB 14048.5 и IEC 60947-5-1. Он легко устанавливается в стандартные вырезы панели диаметром 22 мм и подключается к схемам управления с помощью винтовых соединений. Он ударопрочный, пыленепроницаемый, водостойкий и устойчивый к вибрации, что делает его пригодным для эксплуатации в суровых условиях.

Технические характеристики

Серия продукта: Easy Harmony XA2
Тип изделия или компонента: Селекторный переключатель в сборе
Масса нетто: 0,078 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3, 3 5,500 см
Длина 1 упаковки: 5,800 см
Вес 1 упаковки: 77,000 г
Способ крепления: Крепежная гайка: 2…2,4 Н.м
[Ui] номинальное напряжение изоляции: 600 напряжение: 6 кВ в соответствии с IEC 60947-1
[Ie] номинальный рабочий ток: 3 А в 240 В, AC-15, A600, 0,27 А в 250 В, DC-13, Q600
Клеммы подключения: ,мм затяжки: = 1, с: 6.3 мм
Стандарты: IEC 60947-1, GB 14048.1, GB 14048.5, IEC 60947-5-1
Сертификация изделия: CE, CCC
Защитная обработка: TC
Высота: 42 мм S02
Количество единиц в 2 упаковке: 100
Высота 2 упаковки: 15,000 см
Ширина 2 упаковки: 30,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 7,98 единиц в 3 упаковке: 1600
Высота 3 упаковки: 75,000 см
Ширина 3 упаковки: 80,000 см
Длина 3 упаковки: 60,000 см
Вес 3 упаковки: 135,680 кг
Класс I в соответствии с МЭК 536
Рабочая температура окружающей среды: -20…55 C
Момент затяжки: 0,8 Н.м
Степень защиты: IP54 в соответствии с МЭК 60529
Степень ударозащиты: IK03 в соответствии с МЭК 60 износостойкость: 100000 циклов
Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 500000 циклов, AC-15, 3 А на 230 В, производительность < 60 цикл/мин, коэффициент нагрузки: 0,5 500000 циклов, DC-13, 0,2 А на 110 В, производительность < 60 цикл/мин, коэффициент нагрузки: 0,5 в соответствии с IEC 60947-5-4
Номер ключа: 455
Защита от короткого замыкания: 10 А предохранитель> Виброустойчивость: 10 gn (f= 40…500 Гц) в соответствии с МЭК 60068-2-6
Тип контакта и соединения: 2 нормально открытых
[Ith] условный тепловой ток в открытом вык: 10 А
Удароустойчивость: 70 gn(длительность) МЭК 60068-2-27
Работа контакта: Медленное размыкание
Центр фиксации: >= 30 x 40 мм (панель) - толщина: 1…5 мм
Профиль устройства управления: Клавишный выключатель
Тип исполнительного механизма: Остаться на месте диаметр: 22,5 мм
Позиции исполнительного механизма:2 положения 90° - 2 положения 90°
Позиция извлечения ключа: Влево и вправо
Электрическая надежность: ? < 10exp(-8) на 24 В
Материал фиксирующего кольца: Пластик
Тип головки: Стандартный
