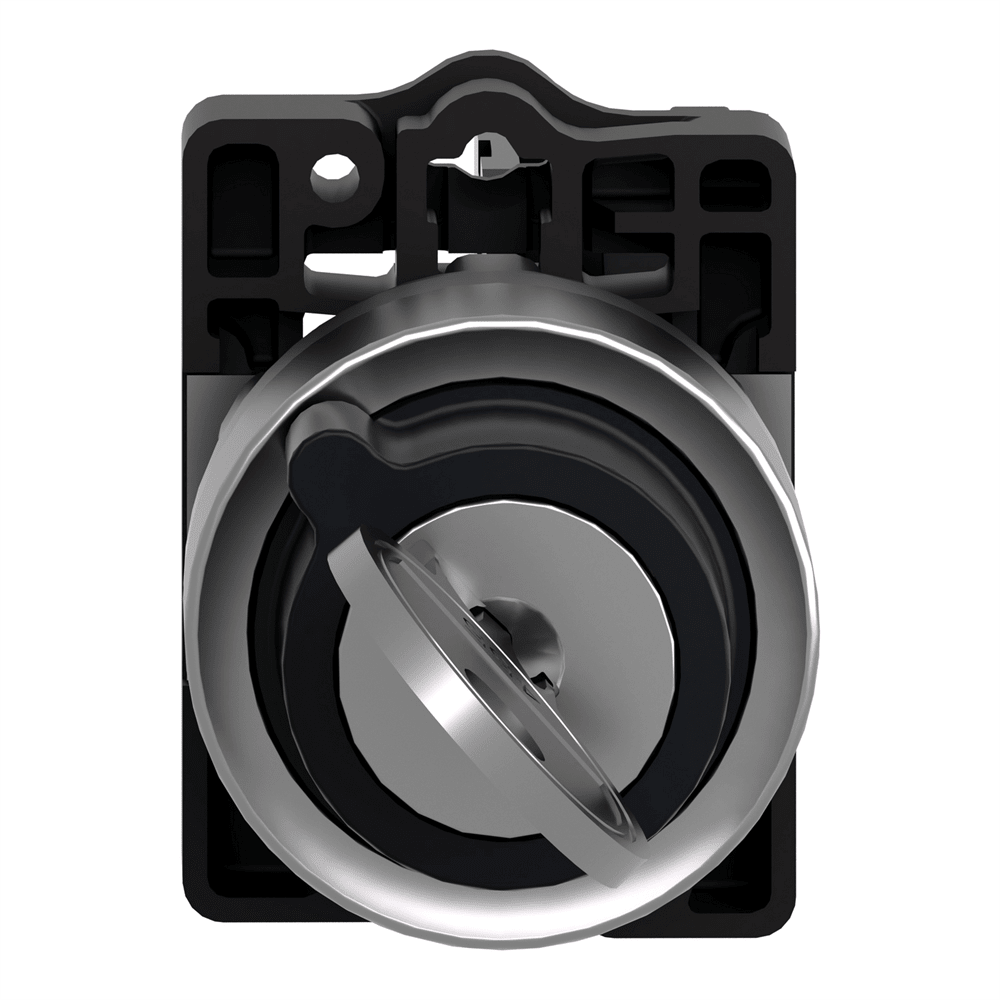

Ключевой переключатель, 2 положения, левая сторона выдвижная, 1NO XA2EG21

Этот продукт является частью линейки Easy Harmony XA2, включающей пластиковые кнопки, переключатели и сигнальные лампы диаметром 22 мм. Этот ключевой переключатель имеет положение для извлечения ключа в левом положении. Он имеет 2 рабочих положения и работает с помощью механизма фиксации. Этот переключатель обеспечивает универсальный интерфейс управления машинами. Он имеет 1 NO контакт с медленным разрывом. Это пластиковый переключатель с кольцевым металлическим дизайном. Это продукт со стандартом защиты IP54 и имеет сертификаты CE, CCC и EAC в соответствии со стандартами GB 14048.1, IEC 60947-1, GB 14048.5 и IEC 60947-5-1. Он легко устанавливается в стандартные вырезы панели диаметром 22 мм и подключается к схемам управления с помощью винтовых соединений. Он ударопрочный, пыленепроницаемый, водостойкий и устойчивый к вибрации, что делает его пригодным для эксплуатации в суровых условиях.

Технические характеристики

Серия продукта: Easy Harmony XA2
Тип изделия или компонента: Селекторный переключатель в сборе
Масса нетто: 0,064 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 2 Длина 1 упаковки: 7,5 см
Вес 1 упаковки: 56,4 г
Способ крепления: Крепежная гайка: 2…2,4 Н.м
[Ui] номинальное напряжение изоляции: 600 В
[Uimp] номинальная импульсная 60947-1 Клеммы подключения: , момент затяжки: = 1 x 0.5 мм кв/км. IEC 60947-5-1, IEC 60947-1, GB 14048.1, GB 14048.5
Сертификация изделия: CCC, CE
Защитная обработка: TC
Высота: 42 мм
Ширина: 30 мм
Ширина: 30 мм
2 упаковки: 5
Высота 2 упаковки: 7 см
Ширина 2 упаковки: 9 см
Длина 2 упаковки: 14 см
Вес 2 упаковки: 316 г
Тип 3 упаковки: S02<0/> Количество единиц в 3 упаковке: 1 см
Ширина 3 упаковки: 30 см
Длина 3 упаковки: 40 см
Вес 3 упаковки: 6,561 кг
Глубина: 85,7 мм
Категория перенапряжения: Класс I согласно МЭК 536
Рабочая температура Мощность: 0,8 Н.м
Степень защиты: IP54 в соответствии с МЭК 60529
Степень ударозащиты: IK03 в соответствии с МЭК 60529
Название устройства: XA2
Механическая износостойкость: 100000 циклов<4/4 Температура окружающего Электрическая износостойкость: 500000 циклов, AC-15, 3 А на 230 В, производительность < 60 цикл/мин, коэффициент нагрузки: 0,5 в соответствии с IEC 60947-5-4, 500000 циклов, DC-13, 0,2 А на 110 В, в соответствии с IEC 60947-5-4
Номер ключа: 455
Защита от короткого замыкания: 10 А предохранитель тип gL в соответствии с МЭК 60269-1
Виброустойчивость: 10 gn (f= 40…500 Гц) в соответствии с МЭК-2 соединение: 1 нормально открытый
[Ith] условный тепловой ток в открытом вык: 10 А
Ударостойкость: 70 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Работа контакта: Медленное размыка мм (панель) - толщина: 1…5 мм
Профиль устройства управления: Клавишный выключатель
Тип исполнительного механизма: Оставаться на месте
Материал обрамления: Пластик
Монтажный диаметр: 22,5 мм
Позиции исполнительного механизма:2 положения 90° - 2 положения 90°
Позиция извлечения ключа: Левый
Электрическая надежность: ? < 10exp(-8) на 24 В
Материал фиксирующего кольца: Пластик
Тип головки: Стандартный
