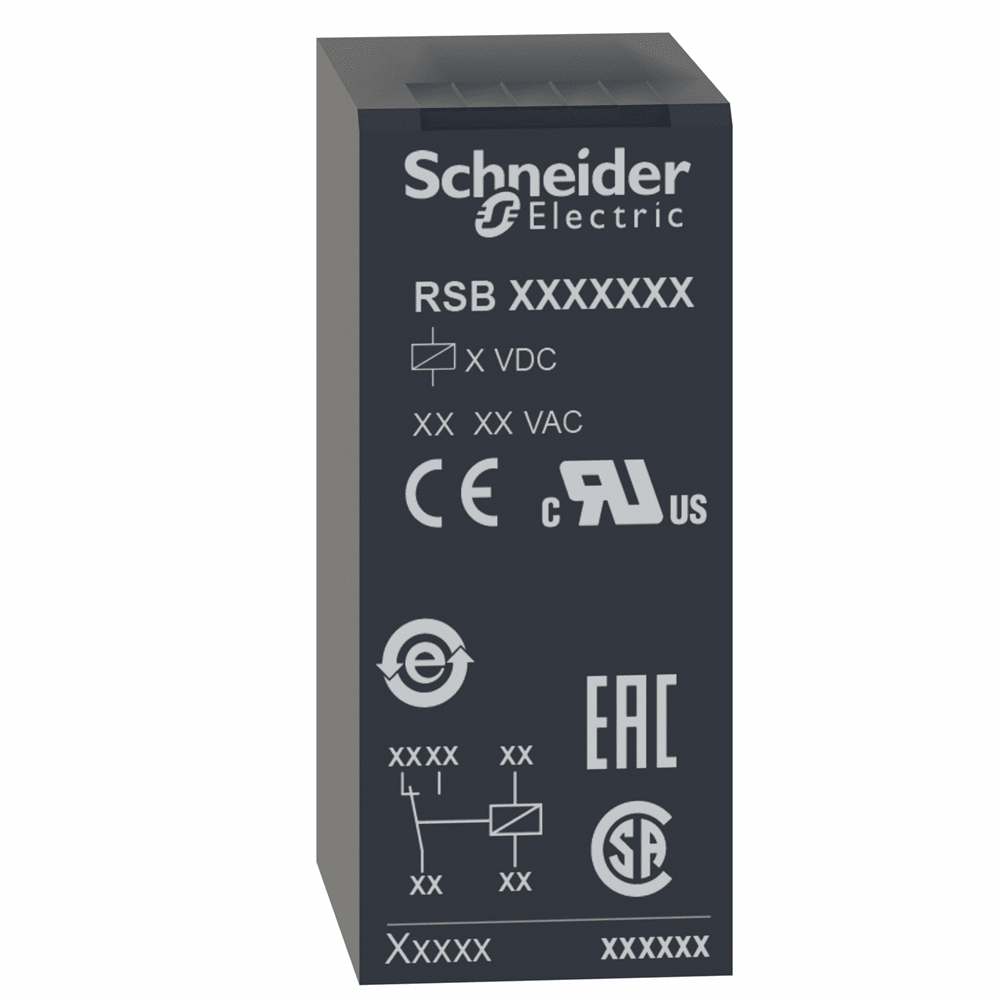

Интерфейсное реле с одним переключающим контактом, 220 вольт переменного тока RSB1A160M7

Технические характеристики

Серия продукта: Электромеханические реле Harmony
Тип изделия или компонента: Вставное реле
Масса нетто: 0,014 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 1,7 см
Длина 1 упаковки: 3,1 см
Вес 1 упаковки: 15,0 г
Гарантия: 18 месяцев
[Ue] номинальное рабочее напряжение: 176...330 В переменный ток 50/60 Гц
[Ui] номинальное напряжение 40/0 [Uimp] номинальное импульсное выдерживаемое напряжение: 3,6 кВ в соответствии с МЭК 61000-4-5
[Ie] номинальный рабочий ток: 16 А (AC-1/DC-1) нормально открытый в соответствии с МЭК, 8 А (AC-1/DC-1) нормально закрыт в соответствии с МЭК Сертификация изделия: EAC, UL, CSA
Рабочее положение: Любая позиция
Тип 2 упаковки: BB1
Количество единиц в 2 упаковке: 10
Высота 2 упаковки: 1,8 см<6/2 Длина 2 упаковки: 31,0 см
Вес 2 упаковки: 159,0 г
Тип 3 упаковки: S01
Количество единиц в 3 упаковке: 350
Высота 3 упаковки: 15,0 см
Ширина 3 упаковки: 15,0 см
Вес 3 упаковки: 5,195 кг
Рабочая температура окружающей среды: -40… 70 C (переменный ток)
Степень защиты: IP40 в соответствии с МЭК 60529
Описание изделия: Полный комплект
Название устройства: RSB
Тип управления: Без кнопки
Механическая износостойкость: 10000000 циклов
Температура: 85 C
Электрическая износостойкость: 100000 циклов, 16 А на 250 В, AC-1 нормально открытый, 100000 циклов, 8 А на 250 В, AC-1 нормально закрыт
Виброустойчивость: +/- 1 мм (f= 10…55 60068-2-6
Тип контакта и соединения: 1 переключающий контакт
[Uc] напряжение схемы управления: 220 В переменный ток 50/60 Гц
Светодиодный индикатор состояния: Отсутствует
Рабочая скорость: <= 60 циклов/ч Холостой ход
Электрическая прочность изоляции: 1000 В переменный ток между контактами, 2500 В переменный ток между полюсами, 5000 В переменный ток между катушкой и контактом Удароустойчивость: 10 gn (продолжительность = 10 м6) - не работает (длительность = 11 мс) для действия в соответствии с МЭК 60068-2-27
[Ithe] условный тепловой ток в оболочке: 16 А в -40… 40 C
Работа контакта: Стандартный
Материал контакта: Серебряный сплав (AgNi)
Продажа неделимым количеством: 10
Минимальный ток переключения: 10 мА
Максимальное напряжение переключения: 300 В постоянный ток в соответствии с МЭКсч/й20 мс сброс
Название серии: Интерфейсное реле
Показатели надежности безопасности: B10d = 100000
Максимальная коммутационная способность: 4000 ВА/448 ВТ
Минимальная коммутационная способность: 120 мВт на 10 мА фастон)
Уровни теста: Уровень А групповой монтаж
Порог напряжения отпуска: >= 0.15 Uc переменный ток
Среднее потребление катушки: 0,75·А переменный ток
Среднее сопротивление катушки: 33000 Ом сеть: переменный ток на/ 2 коммутации: 12 В номинальная резистивная нагрузка: 16 А на 250 В переменный ток, 16 А на 28 В постоянный ток
