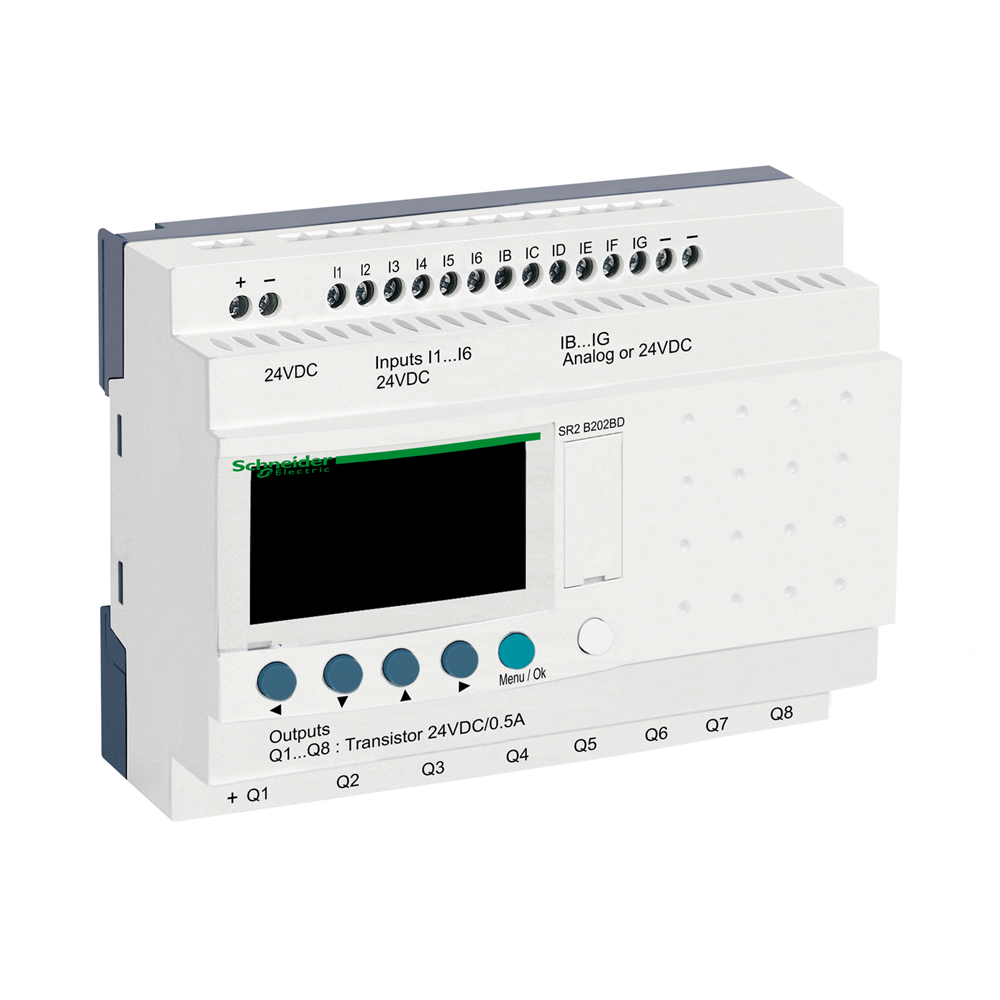

Интеллектуальное реле 20 входов/выходов, дисплей + часы, =24В SR2B202BD

Этот продукт является частью Smart Relay – Zelio Logic SR2/SR3, предложения простых систем автоматизации от 10 до 40 входов/выходов. Это компактное интеллектуальное реле Zelio Logic имеет 20 входов/выходов, локальный дисплей, линии от 0 до 240 с языком релейной (лестничной) логики и от 0 до 500 FBD (диаграммы функциональных блоков) программируемой линейной схемы регулирования. Это модуль с номинальным питающим напряжением 24 В постоянного тока и временем цикла от 6 до 90 мс. Он предлагает 12 резистивных дискретных входов с 24 В напряжением постоянного тока, 6 аналоговых входов с диапазонами от 0 В до 10 В, 0 В до 12 В и 8 транзисторных выходов с напряжением 24 В. Это продукт со степенью защиты IP20 и IP40. Весит 0,28 кг. Основным применением этого модуля есть промышленность и строительство, сфера услуг. Этот продукт сертифицирован C-Tick, GL, UL, CSA и ГОСТ. Он отвечает стандартам EN/IEC 60068-2-6 Fc и EN/IEC 61000-4-11. Простой в использовании Zelio Logic предлагает подлинные альтернативные решения на основе кабельной логики или специальных плат.

Технические характеристики

Серия продукта: Zelio Logic
Тип изделия или компонента: Компактное интеллектуальное реле
Масса нетто: 0,28 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 6,8 см/0 Длина 1 упаковки: 13,3 см
Вес 1 упаковки: 289,0 г
Гарантия: 18 месяцев
Клеммы подключения: Винтовые зажимы, 1 x 0.2...1 x 2.5 мм кв (AWG 25...AWG 14) полутвердый, ГВ... 2.5 мм кв (AWG 25...AWG 14) Твердый, Винтовые зажимы, 1 x 0.25...1 x 2.5 мм кв (AWG 24...AWG 14) гибкий с кабельным наконечником, Винтовые зажимы, 2 x 0.2...2 x 1.5 мм Винтовые зажимы, 2 x 0.25...2 x 0.75 мм кв (AWG 24...AWG 18) гибкий с кабельным наконечником
Стандарты: МЭК 61000-4-4 уровень 3, МЭК 60068-2-27 Ea, МЭК 61003-4 МЭК 61000-4-11, МЭК 61000-4-2 уровень 3, МЭК 61000-4-3, МЭК 61000-4-12, МЭК 60068-2-6 Fc
Сертификация изделия: CSA, UL, GOST, GL, C-Tick единиц в 2 упаковке: 20
Высота 2 упаковки: 30,0 см
Ширина 2 упаковки: 30,0 см
Длина 2 упаковки: 40,0 см
Вес 2 упаковки: 6,456 кг
Степень загрязнения-2/2 перенапряжения: ІІІ в соответствии с МЭК 60664-1
Рабочая температура окружающей среды: -20…40 C в невентилированном корпусе в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2, -20…55 C в соответствии с МЭК 60068-2> Момент затяжки: 0,5 Н.м
Степень защиты: IP20 в соответствии с МЭК 60529 (клемная колодка), IP40 в соответствии с МЭК 60529 (передняя панель)
Относительная влажность: 95 % без конденсата или капания воды
Температура окружающего<0/> уровнем моря: 2000 м
Характеристики внешней среды: Директива по электромагнитной совместимости в соответствии с МЭК 61000-6-2, Директива по электромагнитной совместимости в соответствии с МЭК 61000-6-3, Директива по электромагнитной совместимости в соответствии с МЭК 61000-6 61131-2 зона B, Директива о низком напряжении в соответствии с МЭК 61131-2
Рассеиваемая мощность [Вт]: 3 В без удлинителя
Количество аналоговых входов: 6
Разрешение аналогового входа: 8 бит
Вход 1 входная цепь, 12 кОм для IB...IG используется как дискретная входная цепь, 7.4 кОм для I1...IA и IH...IR дискретные входные цепи
Тип аналогового входа: Режим синфазного сигнала
Выходное напряжение: 24 В транзисторный выход<1/5 От5 C, 6 с/месяц на 25 C
Соответствие:Память программы при каждом включении
[Us] номинальное напряжение питания: 24 В постоянный ток
Пределы напряжения питания: 19,2…30 В
Максимальный ток источника питания: 100 мА (без удлинителя)
Защита от короткого замыкания: С Защита от короткого замыкания: 3048 м
Количество дискретных входов: 12 в соответствии с МЭК 61131-2 Тип 1
Напряжение дискретного входа: 24 В постоянное напряжение
Предельный уровень напряжения (состояние 1): >= 15 В для I1...IA и IH...IR дискретные вход... входная цепь
Предельный уровень напряжения (состояние 0): <= 5 В для I1...IA и IH...IR дискретные входные цепи, <= 5 В для IB...IG используется как дискретная входная цепь
Время реакции: <= 1 мс (От уровня 0 до уровня 1 для транзисторного выхода, <= выход
Текущее состояние 0 гарантировано: <= 0.5 мА (IB...IG используется как дискретная входная цепь), <= 0.75 мА (I1...IA и IH...IR дискретные входные цепи)
Текущее состояние 1 гарантировано: >= 1.2 мА (IB...IG используется в качестве дискретной 2... IH...IR дискретные входные цепи)
Пределы выходного напряжения: 19.2...30 В постоянный ток (транзисторный выход)
Частоту численных событий: 1 кГц для дискретного входа
Ток дискретного входа: 4 мА
Токн нагрузки: 0 Часы: С
Количество выходов: 8 транзистор
Продолжительность цикла: 6…90 мс
Срок резервного хранения данных: 10 лет на 25 C
Диапазон аналогового входа: 0...10 В, 0...24 В
Время преобразования: Время цикла интеллектуального полярности: С Тип датчика температуры: NTC 10k на 25 C, NTC 1000k на 25 C, KTY81 210/220/221/222/250, Pt 500
Погрешность преобразования: +/- 5 % на 25 C для цепь аналогового входа. входа
[Ures] остаточное напряжение: 2 В в состоянии 1 транзисторный выход
Максимальное допустимое напряжение: 30 V для цепь аналогового входа
Устойчивость к коротким перерывам потребления: 1 мс
Тип дискретного входа: Резистивный
Совместимость вход
Рабочее расстояние: 10 m между станциями, с экранированным cable (sensor not isolated) для цепь аналогового входа
Защита от перенапряжения: С защита от перегрузки для транзисторного выхода
Возмущение излучаемое/проводящее: Класс B в соответствии с EN 5502- Характерист: +/- 2 % на 55 C для цепь аналогового входа
Локальный дисплей: С
Количество линий схемы управления: 0…240 с лестницы программирования,0…500 с FBD программирования
Значение младшего бита: 39 мВ для цепь аналогового входа
Защита от перегрузки: С защитой от перегрузки для транзисторного выхода
