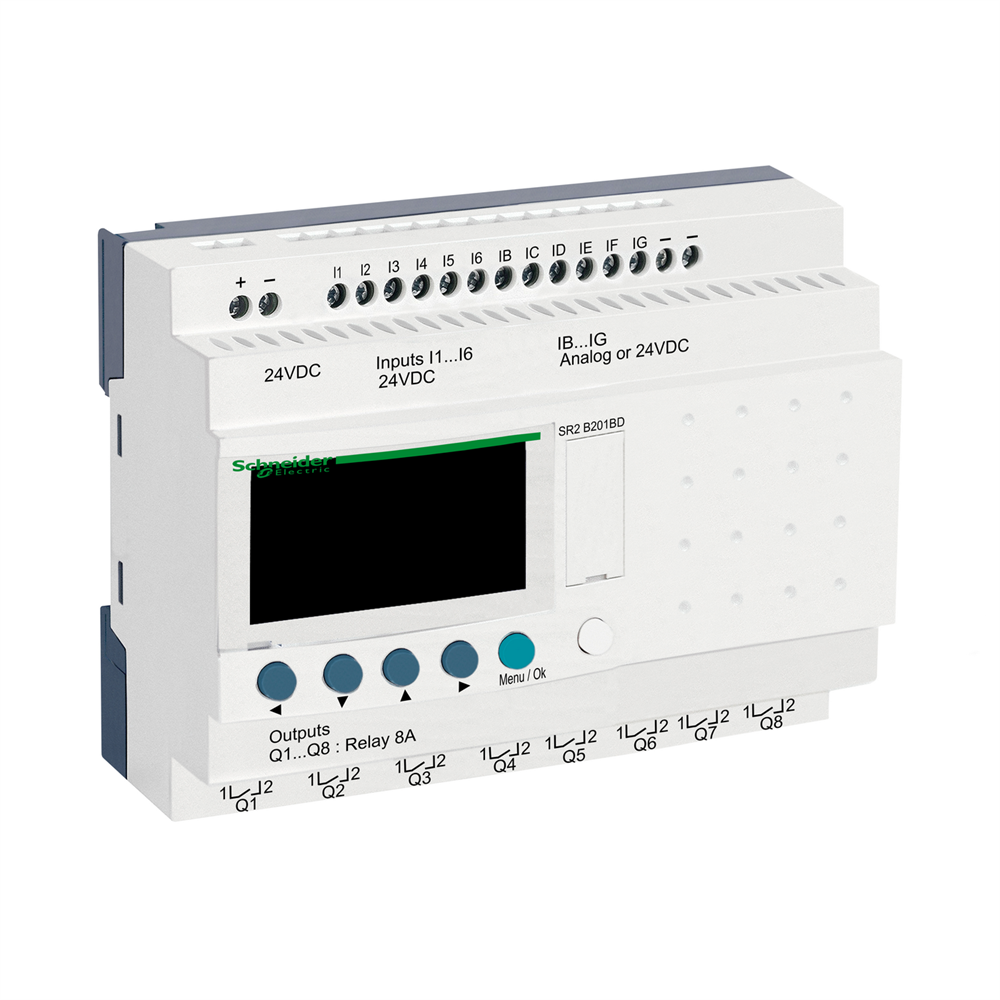

Интеллектуальное реле 20 входов/выходов, дисплей + часы, =24В SR2B201BD

Это компактное интеллектуальное реле/программированный контроллер Zelio Logic SR2 использует напряжение питания 24 В постоянного тока. Он имеет 20 входов/выходов с винтовыми клеммами. \"ladder\" логика делает его адаптированным для неспециалистов.

Технические характеристики

Серия продукта: Zelio Logic
Тип изделия или компонента: Компактное интеллектуальное реле
Масса нетто: 0,38 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 7,0 см/0 Длина 1 упаковки: 13,5 см
Вес 1 упаковки: 363,0 г
Гарантия: 18 месяцев
[Uimp] номинальная импульсная выдерживаемая напряж. 0.2...1 x 2.5 мм кв. наконечником, Винтовые зажимы, 2 x 0.2...2 x 1.5 мм кв (AWG 24...AWG 16) Твердый, Винтовые зажимы, 2 x 0.25...2 x 0.75 мм кв (AWG 24...AWG 18) гибкий с кабельным наконечником 3, МЭК 61000-4-5, МЭК 60068-2-27 Ea, МЭК 61000-4-12, МЭК 61000-4-3, МЭК 60068-2-6 Fc, МЭК 61000-4-6 уровень 3, МЭК 6400 61000-4-11
Сертификация изделия: GOST, UL, CSA, C-Tick, GL
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 20
Высота 2 упаковки: 30,0 см
Ширина 2 упаковки: 2 40,0 см
Вес 2 упаковки: 7,722 кг
Степень загрязнения: 2 в соответствии с МЭК 61131-2
Категория перенапряжения: ІІІ в соответствии с МЭК 60664-1
Рабочая температура окружающей среды: -20…40 C 60068-2-1 и МЭК 60068-2-2, -20…55 C в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2
Момент затяжки: 0,5 Н.м
Степень защиты: IP20 в соответствии с МЭК 60529 60529 (передняя панель)
Механическая износостойкость: 10000000 циклов для релейный выход
Относительная влажность: 95 % без конденсата или капания воды
Температура окружающего воздуха для сож: -40…70 C
Электрическая нанос000 230 В, 1,5 А для релейный выход в соответствии с IEC 60947-5-1, AC-15 500000 циклов на 24 В, 0,9 А для релейный выход в соответствии с IEC 60947-5-1, DC-12 500000 циклов на 24 В, 1 60947-5-1, DC-13 500000 циклов на 24 В, 0,6 А для релейный выход в соответствии с IEC 60947-5-1
Высота над уровнем моря: 2000 м
Характеристики внешней среды: Директива по электромагнитной совместимости2 электромагнитной совместимости в соответствии с МЭК 61000-6-3, Директива по электромагнитной совместимости в соответствии с МЭК 61000-6-4, Директива по электромагнитной совместимости в соответствии с МЭК 61131-2 зона B, Директива о низком напряжении в соответствии с МЭК 61131-2 удлинителя
Количество аналоговых входов:6
Разрешение аналогового входа: 8 бит
Входное полное сопротивление: 12 кОм для IB...IG используется как аналоговая входная цепь, 12 кОм для IB...IG используется как дискретная входная цепь, 7.4 кОм для I1...IA и IH...IR дискретные входные сигнала
Отклонение хода часов: 12 мин/год на 0… 55 C, 6 с/месяц на 25 C
Соответствие: Память программы при каждом включении
[Us] номинальное напряжение питания: 24 В постоянный ток
Пределы напряжения питания: 19,2… 30 В
Максимальный ток источника питания: 100 мА (без удлинителя)
Максимальная высота переноса: 3048 м
Количество дискретных входов: 12 в соответствии с МЭК 61131-2 Тип 1
Напряжение дискретного входа: 24 Встояние 1): >= 15 В для I1...IA и IH...IR дискретные входные цепи, >= 15 В для IB...IG используется как дискретная входная цепь
Предельный уровень напряжения (состояние 0): <= 5 В для I1...IA и IH...IR дискретные входные цепи, <= 5 В для: 10 мс (от уровня 0 до уровня 1) для релейный выход, 5 мс (из состояния 1 в состояние 0) для релейного выхода
Текущее состояние 0 гарантировано: <= 0.75 мА (I1...IA и IH...IR дискретные входные цепи), <= 0.75 мА (IB...IG/ гарантированно: >= 1.2 мА (IB...IG используется как дискретная входная цепь), >= 2.2 мА (I1...IA и IH...IR дискретные входные цепи)
Пределы выходного напряжения: 24...250 В переменный ток (релейный выход), 5...30 В постоянный ток (релей) релейный выход
Частоту численных событий: 1 кГц для дискретного входа
Ток дискретного входа: 4 мА
Часы: С
Количество выходов: 8 релейный
Продолжительность цикла: 6… 90 мс
Срок резервного хранения данных: 10 лет на 25 C
Диапазон аналогового входа: 0...24 В, 0...10 В
Время преобразования: Время цикла интеллектуального реле для цепь аналогового входа
Защита от обратной полярности: Сk0 Тип N00 на 25 C, KTY81 210/220/221/222/250, Pt 500
Погрешность превращения: +/- 5 % на 25 C для цепь аналогового входа, +/- 6.2 % на 55 C для цепь аналогового входа<3/3 Максимальное допустимое напряжение> коротких перерывов потребления: 10 мс
Рабочая частота [Гц]: 0,1 Гц (при Ie) для релейный выход, 10 Гц (Режим холостого хода) для релейный выход
Тип дискретного входа: Резистивный
Совместимость входа : Рабочее расстояние: 10 m between stations,with screened cable (sensor not isolated) для цепь аналогового входа
Коммутационная способность [мА]: >= 10 мА на 12 В (релейный выход)
Возмущение излучаемое/проводящее: Класс B в соответствии с EN 55022-11 группа 1/5 C/5 аналогового входа
Локальный дисплей: С
Количество линий схемы управления: 0…240 с лестницы программирования, 0…500 с FBD программирования
Выходной тепловой ток: 8 А на все 8 выходов для релейный выход
Значение младшего бита:> 39 мВ
