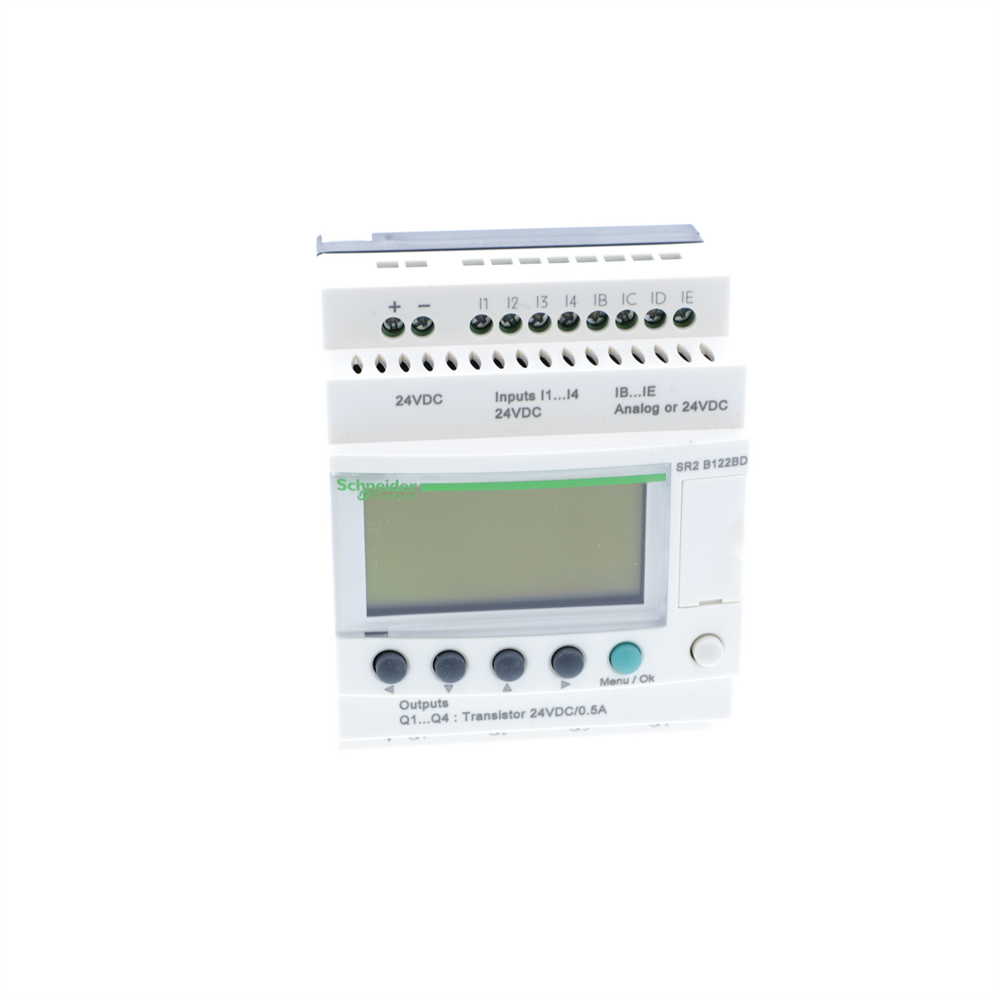

Интеллектуальное реле 12 входов/выходов, дисплей + часы, =24В SR2B122BD

Этот продукт является частью ассортимента Zelio Logic, предложения интеллектуальных реле для простых систем автоматизации от 10 до 40 входов/выходов. Поставляется с дисплеем и часами. Проверяет память для хранения команд при каждом включении питания и от 0 до 240 с помощью релейной (лестничной) логики или линейной схемы регулирования. Простой в использовании Zelio Logic является настоящей альтернативой решению на основе кабельной логики или специальных плат. Он предлагает 8 транзисторных выходов и 8 дискретных входов. Это компактное реле с номинальным питающим напряжением 24 В постоянного тока, максимальным током питания 100 мА (без расширения) и потребляемой мощностью 3 Вт (без расширения). Это продукт со степенью защиты IP20 и IP40. Весит 0,22 кг. Этот продукт соответствует стандартам EN/IEC 60068-2-6 Fc, EN/IEC 61000-4-12, EN/IEC 60068-2-27 Ea, EN/IEC 61000-4-6 уровень 3, EN/IEC 61000-4- 4 уровень 3, стандарты EN/ 61000-4-11, EN/IEC 61000-4-3 и EN/IEC 61000-4-2 уровень 3. Простой в выборе, установке и программировании Zelio Logic подходит для всех ваших программ. Гибкий, он предлагает вам выбор из 2 линеек, компактных или модульных, расширяемых и 2 языка программирования (FBD или LADDER).

Технические характеристики

Серия продукта: Zelio Logic
Тип изделия или компонента: Компактное интеллектуальное реле
Масса нетто: 0,22 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 6,900 0 см
Длина 1 упаковки: 10,000 см
Вес 1 упаковки: 208,000 г
Гарантия: 18 месяцев
Клеммы подключения: Винтовые зажимы, 1 x 0.2...1 x 2.5 мм кв (AWG 25... 0.2...1 x 2.5 мм кв (AWG 25...AWG 14) Твердый, Винтовые зажимы, 1 x 0.25...1 x 2.5 мм кв (AWG 24...AWG 14) гибкий с кабельным наконечником, Винтовые зажимы, 2 x 0G2...2 Твердый, Винтовые зажимы, 2 x 0.25...2 x 0.75 мм кв (AWG 24...AWG 18) гибкий с кабельным наконечником
Стандарты: МЭК 60068-2-6 Fc, МЭК 61000-4-12, МЭК 6006 уровень 3, МЭК 61000-4-4 уровень 3, МЭК 61000-4-5, МЭК 61000-4-11, МЭК 61000-4-3, МЭК 61000-4-2 уровень 3
Сертификация изделия: C-Tick, UL, GL, CS S02
Количество единиц в 2 упаковке: 30
Высота 2 упаковки: 15,000 см
Ширина 2 упаковки: 30,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 6,720 кг 61131-2
Категория перенапряжения: ІІІ в соответствии с МЭК 60664-1
Рабочая температура окружающей среды: -20… 40 C в невентилированном корпусе в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2, -20… 55 C в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2
Момент затяжки: 0,5 Н.м
Степень защиты: IP20 в соответствии с МЭК 60529 (клемная колодка), IP40 в соответствии с МЭК 60529 (передняя панель конденсата или рытье воды
Температура окружающего воздуха для собер: -40… 70 C
Высота над уровнем моря: 2000 м
Характеристики внешней среды: Директива по электромагнитной совместимости в соответствии с МЭК 61000-6-2, Директива по электромагнитной совместимости в соответствии с МЭК 61000-6-3, Директива по электромагнитной совместимости электромагнитной совместимости в соответствии с МЭК 61131-2 зона B, Директива о низком напряжении в соответствии с МЭК 61131-2
Рассеиваемая мощность [Вт]: 3 В без удлинителя
Количество аналоговых входов: 4
Раздельная способность аналогового входа: 8 для IB...IG используется как аналоговая входная цепь, 12 кОм для IB...IG используется как дискретная входная цепь, 7.4 кОм для I1...IA и IH...IR дискретные входные цепи
Тип аналогового входа: Режим синфазного сигнала
Выходное напряжение: 24 В тран мин/год на 0… 55 C, 6 с/месяц на 25 C
Соответствие:Память программы при каждом включении
[Us] номинальное напряжение питания: 24 В постоянный ток
Пределы напряжения питания: 19,2…30 В
Максимальный ток источника питания: 100 мА (без удлинителя)
Защита от короткого замыкания: С Защита от короткого замыкания: 3048 м
Количество дискретных входов: 8 в соответствии с МЭК 61131-2 Тип 1
Напряжение дискретного входа: 24 В постоянное напряжение
Предельный уровень напряжения (состояние 1): >= 15 В для I1...IA и IH...IR дискретные входные цепи входная цепь
Предельный уровень напряжения (состояние 0): <= 5 В для I1...IA и IH...IR дискретные входные цепи, <= 5 В для IB...IG используется как дискретная входная цепь
Время реакции: <= 1 мс (От уровня 0 до уровня 1 для транзисторного выхода, <= выход
Текущее состояние 0 гарантировано: <= 0.75 мА (I1...IA и IH...IR дискретные входные цепи)
Текущее состояние 1 гарантировано: >= 1.2 мА (IB...IG используется как дискретная входная цепь), >= 2.2 мА (I1...IA и IH...IR 19.2...30 В постоянный ток (транзисторный выход)
Частоту численных событий: 1 кГц для дискретного входа
Ток дискретного входа: 4 мА
Ток нагрузки: 0,5…0,625 А транзисторный выход
Часы: С Продолжительность цикла: 6…90 мс
Срок резервного хранения данных: 10 лет на 25 C
Диапазон аналогового входа: 0...24 В, 0...10 В
Время преобразования: Время цикла интеллектуального реле для цепь аналогового входа Тип задатка NTC 1 , C0 NTC 1000k на 25 C, KTY81 210/220/221/222/250, Pt 500
Погрешность преобразования: +/- 5 % на 25 C для цепь аналогового входа, +/- 6.2 % на 55 C для цепь аналогового входа
[U транзисторный выход
Максимальное допустимое напряжение: 30 V для цепь аналогового входа
Устойчивость к коротким перерывам потребления: 1 мс
Тип дискретного входа: Резистивный
Совместимость входа: 3-проводные датчики приближения PNP для дискетный вход
stations, with screened cable (sensor not isolated) для цепь аналогового входа
Защита от перенапряжения: С защита от перегрузки для транзисторного выхода
Возмущение излучаемое/проводящее: Класс B в соответствии с EN 55022-11 группа 1
Стабильность и повторяемость характер: входа
Локальный дисплей: С
Количество линий схемы управления: 0…240 с лестницы программирования, 0…500 с FBD программирования
Значение младшего бита:39 мВ для цепи аналогового входа
Защита от перегрузки: С защита от перегрузки для транзисторного выхода
