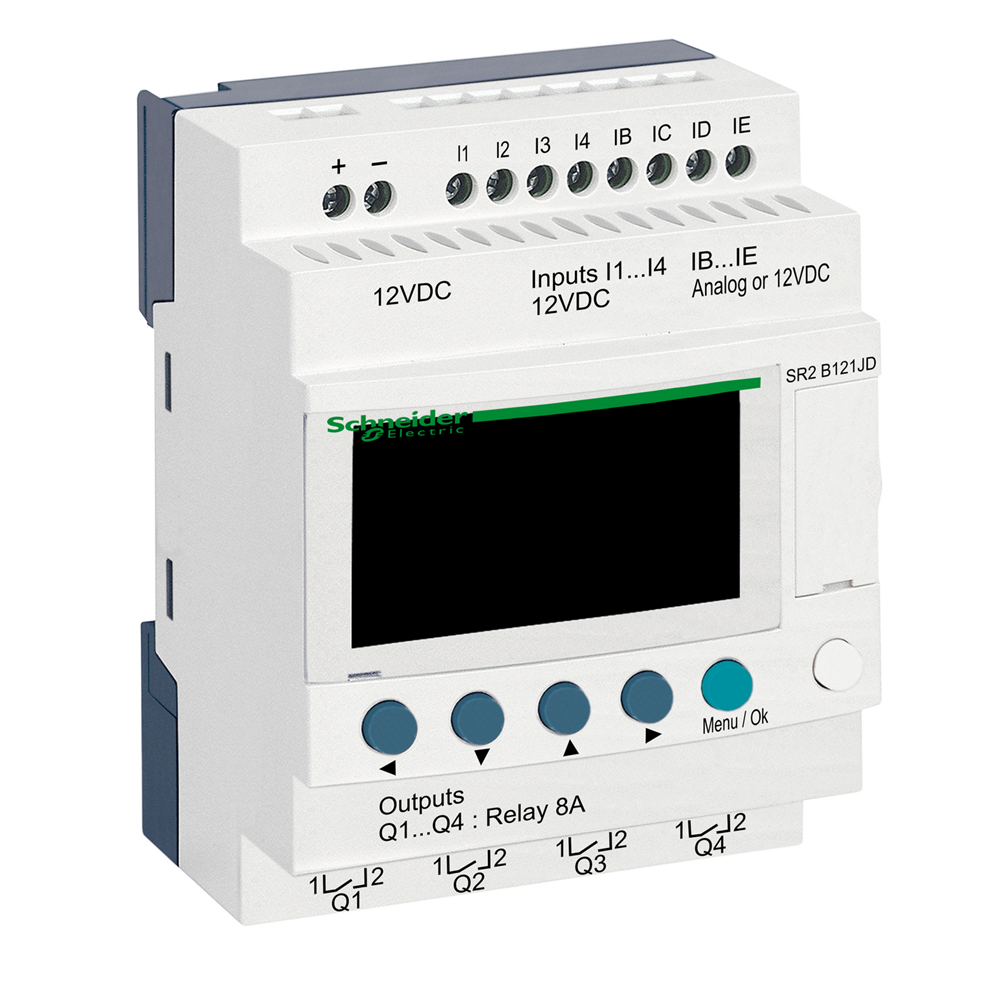

Интеллектуальное реле 12 входов/выходов, дисплей + часы, =12В SR2B121JD

Этот продукт является частью ассортимента Zelio Logic, предложения интеллектуальных реле для простых систем автоматизации от 10 до 40 входов/выходов. Поставляется с дисплеем и часами. Проверяет память для хранения команд при каждом включении питания и от 0 до 240 с помощью релейной (лестничной) логики или линейной схемы регулирования. Простой в использовании Zelio Logic является подлинной альтернативой решениям, основанным на кабельной логике или специальным платам. Он предлагает 4 релейных выхода с нормально разомкнутым контактом и 8 дискретных входов. Это разумное реле с номинальным питающим напряжением 12 В постоянного тока, максимальным током питания 120 мА (без расширения) и потребляемой мощностью 1,5 Вт без расширения. Это продукт со степенью защиты IP20 и IP40. Весит 0,25 кг. Этот продукт соответствует стандартам EN/IEC 61000-4-11, EN/IEC 60068-2-6 Fc, EN/IEC 61000-4-12, EN/IEC 61000-4-2 уровень 3, EN/IEC 61000-4-5, EN/IEC 61 61000-4-4 уровень 3, EN/IEC 60068-2-27 Ea и EN/IEC 61000-4-6 уровень 3. Простой в выборе, установке и программировании Zelio Logic подходит для всех ваших программ. Гибкий, он предлагает вам выбор из 2 линеек, компактных или модульных, расширяемых и 2 языка программирования (FBD или LADDER).

Технические характеристики

Серия продукта: Zelio Logic
Тип изделия или компонента: Компактное интеллектуальное реле
Масса нетто: 0,25 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 6,8 см<0/0 Длина 1 упаковки: 10,0 см
Вес 1 упаковки: 239,0 г
Гарантия: 18 месяцев
[Uimp] номинальная импульсная выдерживаемая напряж. 0.2...1 x 2.5 мм кв. наконечником, Винтовые зажимы, 2 x 0.2...2 x 1.5 мм кв (AWG 24...AWG 16) Твердый, Винтовые зажимы, 2 x 0.25...2 x 0.75 мм кв (AWG 24...AWG 18) гибкий с кабельным наконечником МЭК 60068-2-6 Fc, МЭК 61000-4-12, МЭК 61000-4-2 уровень 3, МЭК 61000-4-5, МЭК 61000-4-3, МЭК 61000-4-4 уровень 3, МЭК 60061-0 3
Сертификация изделия: C-Tick, UL, CSA, GOST, GL
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 30
Высота 2 упаковки: 30,0 см
Ширина 2 упаковки: 30,0 см<0/0 Вес 2 упаковки: 7,775 кг
Степень загрязнения: 2 в соответствии с МЭК 61131-2
Категория перенапряжения: ІІІ в соответствии с МЭК 60664-1
Рабочая температура окружающей среды: -20…40 C в невентилированном корпусе 10 60068-2-2, -20…55 C в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2
Момент затяжки: 0,5 Н.м
Степень защиты: IP20 в соответствии с МЭК 60529 (клемная колодка)9
Механическая износостойкость: 10000000 циклов для релейный выход
Относительная влажность: 95 % без конденсата или капания воды
Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: AC-12 5002000 циклов IEC 60947-5-1, AC-15 500000 циклов на 230 В, 0,9 А для релейного выхода в соответствии с IEC 60947-5-1, DC-12 500000 циклов на 24 В, 1,5 А для релейного выхода в соответствии с IEC 6300 24 В, 0,6 А для релейный выход в соответствии с IEC 60947-5-1
Высота над уровнем моря: 2000 м
Характеристики внешней среды: Директива по электромагнитной совместимости в соответствии с МЭК 61000-6-2, Директива по электромагнитной совместимости электромагнитной совместимости в соответствии с МЭК 61000-6-4, Директива по электромагнитной совместимости в соответствии с МЭК 61131-2 зона B, Директива о низком напряжении в соответствии с МЭК 61131-2
Рассеиваемая мощность [Вт]: 1,5 В без удлинителя4
Разрешение аналогового входа: 8 бит при максимальном напряжении
Входное полное сопротивление: 14 кОм для IB...IG используется как аналоговая входная цепь, 14 кОм для IB...IG используется как дискретная входная цепь, 2.7 кОм для I1...IA и/ входа: Режим синфазного сигнала
Отклонение хода часов: 12 мин/год на 0…55 C, 6 с/месяц на 25 C
Соответствие: Память программы при каждом включении
[Us] номинальное напряжение питания: 12 В постоянный ток<4/
Максимальный ток источника питания: 120 мА (без удлинителя)
Максимальная высота переноса: 3048 м
Количество дискретных входов: 8 в соответствии с МЭК 61131-2 Тип 1
Напряжение дискретного входа: 12 В постоянное напряжение В для IB...IG используется как дискретная входная цепь, >= 5.6 В для I1...IA и IH...IR дискретные входные цепи
Предельный уровень напряжения (состояние 0): <= 3 В для IB...IG используется как дискретная входная цепь, <= 2.4 В для I1...IA и I0... (От уровня 0 до уровня 1) для релейного выхода, 5 мс (из состояния 1 в состояние 0) для релейного выхода
Текущее состояние 0 гарантировано: <= 0,2 мА (IB...IG используется как дискретная входная цепь), <= 0.9 мА (I1...IA и IH...IR дискретная входная цепь (I1...IA и IH...IR дискретные входные цепи), >= 0,5 мА (IB...IG используется как дискретная входная цепь)
Пределы выходного напряжения: 24...250 В переменный ток (релейный выход), 5...30 В постоянный ток (релейный выход)
Тип контакта и численных событий: 1 кГц для дискретного входа
Ток дискретного входа: 4 мА
Часы: С
Количество выходов: 4 релейных
Продолжительность цикла: 6…90 мс
Срок резервного хранения данных: 10 лет на 25 C0... В
Время преобразования: Время цикла интеллектуального реле для цепь аналогового входа
Защита от обратной полярности: С
Погрешность преобразования: +/- 5 % на 25 C для цепь аналогового входа, +/- 6.2 % на 55 C для цепь аналогового входа
Максимальное допустимое напряжение4 Устойчивость к коротким перерывам потребления: 1 мс повторение 20 раз Рабочая частота [Гц]: 0,1 Гц (при Ie) для релейный выход, 10 Гц (Режим холостого хода) для релейный выход Тип дискретного входа: Резистивный для дискретного входа
Рабочее расстояние: 10 m between stations,with screened cable (sensor not isolated) для цепь аналогового входа
Коммутационная способность [мА]: >= 10 мА на 12 В (релейный выход)
Возмущение излучаемое/проводящее: Класс B в соответствии с EN 55022-11 группа 1/5 C/5 аналогового входа
Локальный дисплей: С
Количество линий схемы управления: 0…240 с лестницы программирования, 0…500 с FBD программирования
Выходной тепловой ток: 8 А на все 4 выхода для релейный выход
Значение младшего бита:> 39 мВ
