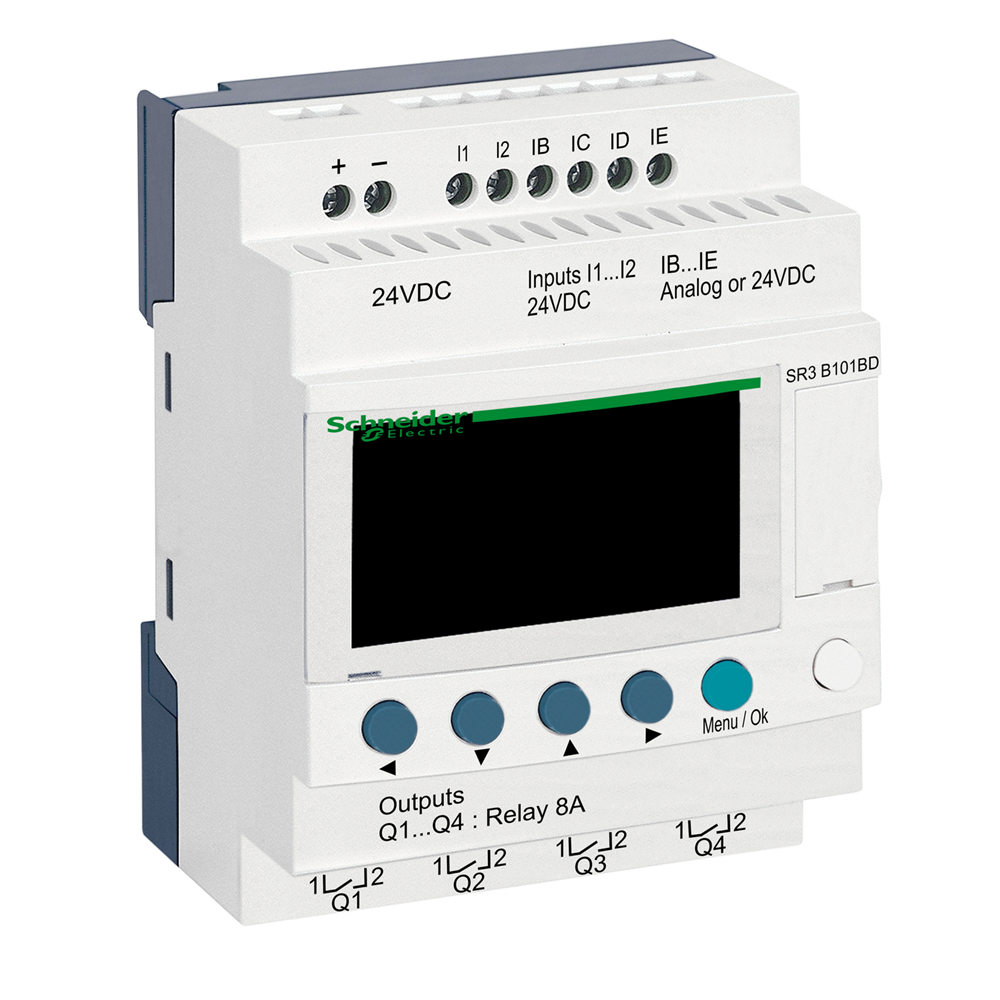

Интеллектуальное реле 10 входов/выходов, дисплей + часы, =24В SR3B101BD

Этот продукт является частью ассортимента Zelio Logic, предложения интеллектуальных реле для простых систем автоматизации от 10 до 40 входов/выходов. настоящей альтернативой решениям, основанным на кабельной логике или специальным платам. Он предлагает 4 релейных выхода с нормально разомкнутым контактом и 6 дискретных входов. 0,25 кг. Этот продукт соответствует стандартам EN/IEC 60068-2-6 Fc, EN/IEC 61000-4-11, EN/IEC 60068-2-27 Ea, EN/IEC 61000-4-4 уровень 3, EN/IEC 61000-4-3, EN/IEC 61000-4-2 уровень 3, стандарты EN/IEC 61000-4-5 и EN/IEC 61000-4-12. Простой в выборе, установке и программировании Zelio Logic подходит для всех ваших программ.

Технические характеристики

Серия продукта: Zelio Logic
Тип изделия или компонента: Модульное интеллектуальное реле
Масса нетто: 0,25 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 7,00 0 0 см
Длина 1 упаковки: 10,200 см
Вес 1 упаковки: 237,000 г
Гарантия: 18 месяцев
[Uimp] номинальное импульсное выдерживаемое напряжение: 4 кВ в соответствии с МЭК 60947-1 и МЭК16 зажимы, 1 x 0.2...1 x 2.5 мм кв. 14) гибкий с кабельным наконечником, Винтовые зажимы, 2 x 0.2...2 x 1.5 мм кв (AWG 24...AWG 16) Твердый, Винтовые зажимы, 2 x 0.25...2 x 0.75 мм кв (AWG 24...AWG 18) 60068-2-6 Fc, МЭК 61000-4-11, МЭК 60068-2-27 Ea, МЭК 61000-4-4 уровень 3, МЭК 61000-4-3, МЭК 61000-4-6 уровень 3, МЭК 62003-0 МЭК 61000-4-12
Сертификация изделия: GOST, UL, C-Tick, CSA, GL
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 30
Высота 2 упаковки: 30,000 см<0/0 Ширина 2 2 упаковки: 40,000 см
Вес 2 упаковки: 7,589 кг
Степень загрязнения: 2 в соответствии с МЭК 61131-2
Категория перенапряжения: ІІІ в соответствии с МЭК 60664-1
Рабочая температура окружающей среды4 60068-2-1 и МЭК 60068-2-2, -20…55 C в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2
Момент затяжки: 0,5 Н.м
Степень защиты: IP20 в соответствии с МЭК 60529 60529 (передняя панель)
Механическая износостойкость: 10000000 циклов для релейный выход
Относительная влажность: 95 % без конденсата или капания воды
Температура окружающего воздуха для сож: -40…70 C
Электрическая нанос000 230 В, 1,5 А для релейный выход в соответствии с IEC 60947-5-1, AC-15 500000 циклов на 24 В, 0,9 А для релейный выход в соответствии с IEC 60947-5-1, DC-12 500000 циклов на 24 В, 1 60947-5-1, DC-13 500000 циклов на 24 В, 0,6 А для релейный выход в соответствии с IEC 60947-5-1
Высота над уровнем моря: 2000 м
Характеристики внешней среды: Директива по электромагнитной совместимости2 электромагнитной совместимости в соответствии с МЭК 61000-6-3, Директива по электромагнитной совместимости в соответствии с МЭК 61000-6-4, Директива по электромагнитной совместимости в соответствии с МЭК 61131-2 зона B, Директива о низком напряжении в соответствии с МЭК 61131-3 удлинителя,8 В с удлинителями
Количество аналоговых входов: 4
Разрешение аналогового входа: 8 бит
Входное полное сопротивление: 12 кОм для IB...IG используется как аналоговая входная цепь, 12 кОм для IB...IG используется для дискретной входной цепи, 7.4. цепи
Тип аналогового входа: Режим синфазного сигнала
Отклонение хода часов: 12 мин/год на 0…55 C, 6 с/месяц на 25 C
Соответствие: Память программы при каждом включении
[Us] номинальное напряжение питания: 2 19,2…30 В
Максимальный ток источника питания: 100 мА (с удлинителями), 100 мА (без удлинителя)
Максимальная высота переноса: 3048 м
Количество дискретных входов: 6 в соответствии с МЭК 61131-2 Тип 1
напряжение
Предельный уровень напряжения (состояние 1): >= 15 В для I1...IA и IH...IR дискретные входные цепи, >= 15 В для IB...IG используется как дискретная входная цепь
Предельный уровень напряжения (состояние 0): <= 5 В для I1...IA и I... используется как дискретная входная цепь, <= 5 В
Время реакции: 10 мс (от уровня 0 до уровня 1) для релейного выхода, 5 мс (из состояния 1 в состояние 0) для релейного выхода
Текущее состояние 0 гарантировано: <= 0.5 мА (IB...IG используется как дискретная входная цепь... IH...IR дискретные входные цепи)
Текущее состояние 1 гарантировано: >= 1.2 мА (IB...IG используется как дискретная входная цепь), >= 2.2 мА (I1...IA и IH...IR дискретные входные цепи)
Пределы выходного напряжения: 24...250 В (релейный выход)
Тип контакта и соединения: Нормально открытый для релейный выход
Частоту численных событий: 1 кГц для дискретного входа
Ток дискретного входа: 4 мА
Часы: С
Количество выходов: 4 релейный<0/с данных: 10 лет на 25 C<< Диапазон аналогового входа: 0...10 В, 0...24 В
Время преобразования: Время цикла интеллектуального реле для цепь аналогового входа
Защита от обратной полярности: С
Тип датчика температуры: NTC 10k на 25 C, NTC 2 210/220/221/222/250, Pt 500
Погрешность преобразования: +/- 5 % на 25 C для цепь аналогового входа, +/- 6.2 % на 55 C для цепь аналогового входа
Максимальное допустимое напряжение: 30 V для цепь аналогового входа мс
Рабочая частота [Гц]: 0,1 Гц (при Ie) для релейного выхода, 10 Гц (Режим холостого хода) для релейного выхода
Тип дискретного входа: Резистивный
Совместимость входа:3-проводные датчики приближения PNP для дискретного входа
Рабочее расстояние: 10 m между станциями, с экранированным cable (sensor not isolated) для цепь аналогового входа
Коммутационная способность [мА]: >= 10 мА на 12 В (релейный выход)< 55022-11 группа 1
Стабильность и повторяемость характерис: +/- 2 % на 55 C для цепь аналогового входа
Локальный дисплей: С
Количество линий схемы управления: 0…500 с FBD программирования, 0…240 с лестницы программный
релейный выход
Значение младшего бита: 39 мВ для цепи аналогового входа
