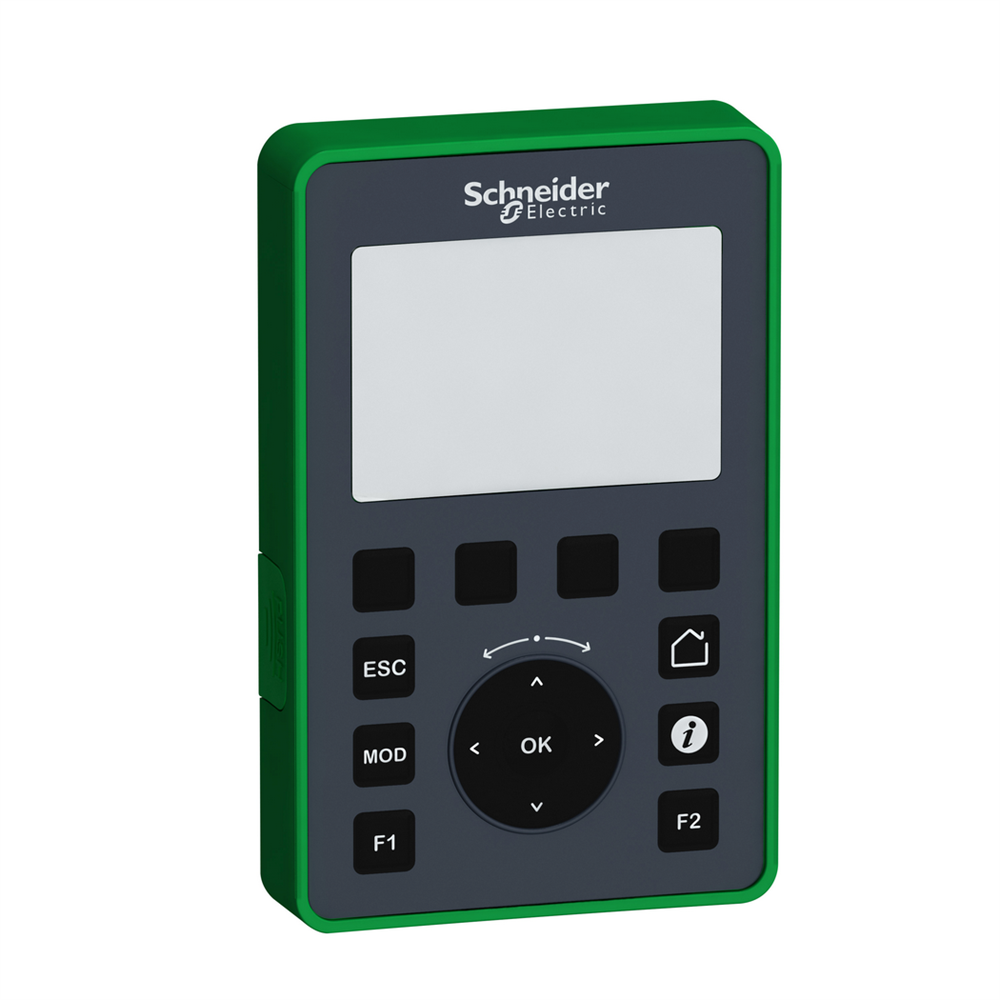

Графический терминал для M221 TMH2GDB

Технические характеристики

Серия продукта: Modicon M221
Тип изделия или компонента: Графический дисплей
Совместимость серии: Modicon M221
Масса нетто: 0,17 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Длина 1 упаковки: 12,6 см
Вес 1 упаковки: 164,0 г
Стандарты: МЭК 61131-2, МЭК 61010-2-201
Сертификация изделия: cULus
мм
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 12
Высота 2 упаковки: 30,0 см
Ширина 2 упаковки: 30,0 см
Длина 2 упаковки: 40,0 см
Вес 2 упаковки: 4 P06
Количество единиц в 3 упаковке: 96
Высота 3 упаковки: 70,0 см
Ширина 3 упаковки: 60,0 см
Длина 3 упаковки: 80,0 см
Вес 3 упаковки: 15,744 кг
2 в соответствии с МЭК 60664-1
Рабочая температура окружающей среды: -15…50 C
Степень защиты: IP65 Передняя панель:, IP20 Задняя часть:
Тип коннектора: RJ45 для связи и питания
Место установки: Передний шкаф диаметр, 2 с помощью монтажного аксессуара
Маркировка: CE
Относительная влажность: 95 %, Без образования конденсата (транспортировка), 95 %, Без образования конденсата (хранения), 95 %, Без образования конденсата (в режиме работы)
Температура окружающего воздуха для собер: -40…70 C<0/0 м
Электромагнитная совместимость: Электростатический разряд - уровень теста: 8 кВ (выхлоп) в соответствии с МЭК 61000-4-2, Электростатический разряд - уровень теста: 4 кВ (контактный разряд) в соответствии с МЭК 61000-4-2, Тест на устойчивость к излучению Р0 е/ МГц...1 ГГц) в соответствии с МЭК 61000-4-3, Тест на устойчивость к излучению РЧ э/м поля - уровень теста: 61000-4-3, Магнитное поле при частоте питания - уровень теста: 30 А/м (50/60 Гц) в соответствии с МЭК 61000-4-8, Тест на устойчивость к эл. 0,5 кВ (Общий режим) в соответствии с МЭК 61000-4-5, Тест на устойчивость к перенапряжению - уровень теста: 0,5 кВ (дифференциальный режим) согласно МЭК 61000-4-5, Приведенные радиочастотные возмущения - уровень теста: 10 Vrms (0,156 Излучение возмущающего поля - уровень теста: 10...150 кГц (силовые линии постоянного тока) в соответствии с МЭК 55011, Излучение возмущающего поля - уровень теста: 120...69 дБмкВ/м QP (силовые линии постоянного тока) в соответствии с МЭК 55011, Излучение возмущающего поля - уровень теста: 150...1500 кГц (силовые линии постоянного тока) в соответствии с МЭК 55011, Излучение возмущающего поля - уровень теста: 1,5... 55011, Излучение возмущающего поля - уровень теста: 30...230 МГц класс А (10 м) в соответствии с МЭК 55011, Излучение возмущающего поля - уровень теста: 230 МГц ... 1 ГГц класс А (10 м) в соответствии с МЭК 55011, Излучение дБмкВ/м QP (силовые линии постоянного тока) в соответствии с МЭК 55011, Излучение возмущающего поля - уровень теста: 63 дБмкВ/м QP (силовые линии постоянного тока) в соответствии с МЭК 55011, Излучение возмущающего поля - уровень теста: 40 дБм 55011, Излучение возмущающего поля - уровень теста: 47 dB?V/m QP класс А (10 м) в соответствии с МЭК 55011 Характеристики внешней среды: Без коррозионных газов Виброустойчивость: 1,5 мм (f= 3…150 Гц): 2 g постоянный ток через разъем RJ45
Тип дисплея: Цветной STN ЖК-дисплей с подсветкой
Потребление энергии [Вт]: 1 В
Ударостойкость: 15 gn для 11 мс
Количество ключей: 4 конфигурированный, 6 для навигации<0/0 Разрешение экрана: 240 x 160 пикселей
Цвет экрана: Монохромный
