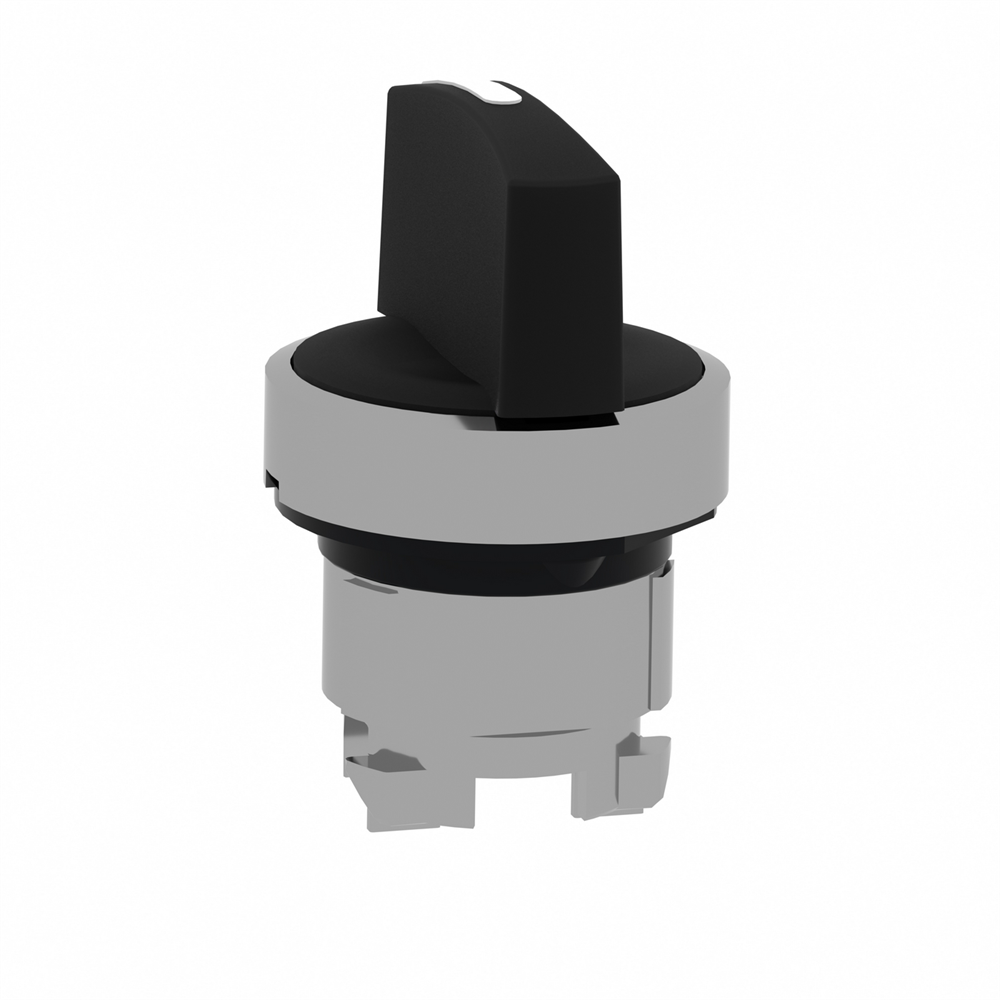

Головка переключателя 3-позиционная ZB4BD7

Технические характеристики

Серия продукта: Harmony XB4
Тип изделия или компонента: Головка для селекторного переключателя
Масса нетто: 0,04 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3,5 см<< Длина 1 упаковки: 5,4 см
Вес 1 упаковки: 44 г
Гарантия: 18 месяцев
Стандарты: UL 508, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, CSA C02,2 60947-5-5, JIS C8201-1
Сертификация изделия: CSA, LROS (Lloyds реестр судоходства), DNV, внесен в реестр UL, GL, BV
Защитная обработка: TH
Тип 2 упаковки: BB1
Ширина 2 упаковки: 4,8 см
Длина 2 упаковки: 26 см
Вес 2 упаковки: 223 г
Тип 3 упаковки: S02
Количество единиц в 3 упаковке: 100
Высота 3 3 см
Длина 3 упаковки: 40 см
Вес 3 упаковки: 4,791 кг
Категория перенапряжения: Класс I в соответствии с IEC 60536
Рабочая температура окружающей среды: -40…70 C
Степень защиты: IP67 в соответствии с МЭК 9 Степень ударозащиты: IK06 conforming to МЭК 50102
Описание изделия: Основной элемент
Название устройства: ZB4
Механическая износостойкость: 1000000 циклов
Температура окружающего воздуха для собер: -40…70 C<0/ 0 Гц) в соответствии с МЭК 60068-2-6
Ударопрочность: 30 gn (продолжительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27, 50 gn (продолжительность = 11 мс) для полусинусоидального ускорения2 управление: Черный стандартная ручка
Степень защиты NEMA: NEMA 13, NEMA 4X
Тип исполнительного механизма: Слева направо по центру возврата пружины
Материал обрамления: Хромированный металл
Монтажный диаметр: 22,5 мм
Форма головки сигнального блока положение +/- 45°
Цвет колпачка/кнопки или лизны: Черный
Габаритная ширина CAD: 29 мм
Габаритная высота CAD: 29 мм
Габаритная глубина CAD: 44 мм
Продажа неделимым количеством: 1
Код состава электрической части: C3 для <6 контакты с использованием одинарные блоки в фронтальную крепь, C4 для <6 контакты с использованием одинарная и двойная блоки в фронтальную крепь, C5 для <5 контакты с использованием использованием одинарного и двойного блоков в фронтальное крепление,C7 для <4 контакты с использованием одинарных блоков во фронтальную крепь, C8 для <4 контакта с использованием одинарных и двойных блоков в фронтальную крепь, C11 для <3 контактов с использованием одинарных блоков в фронтальную крепь
