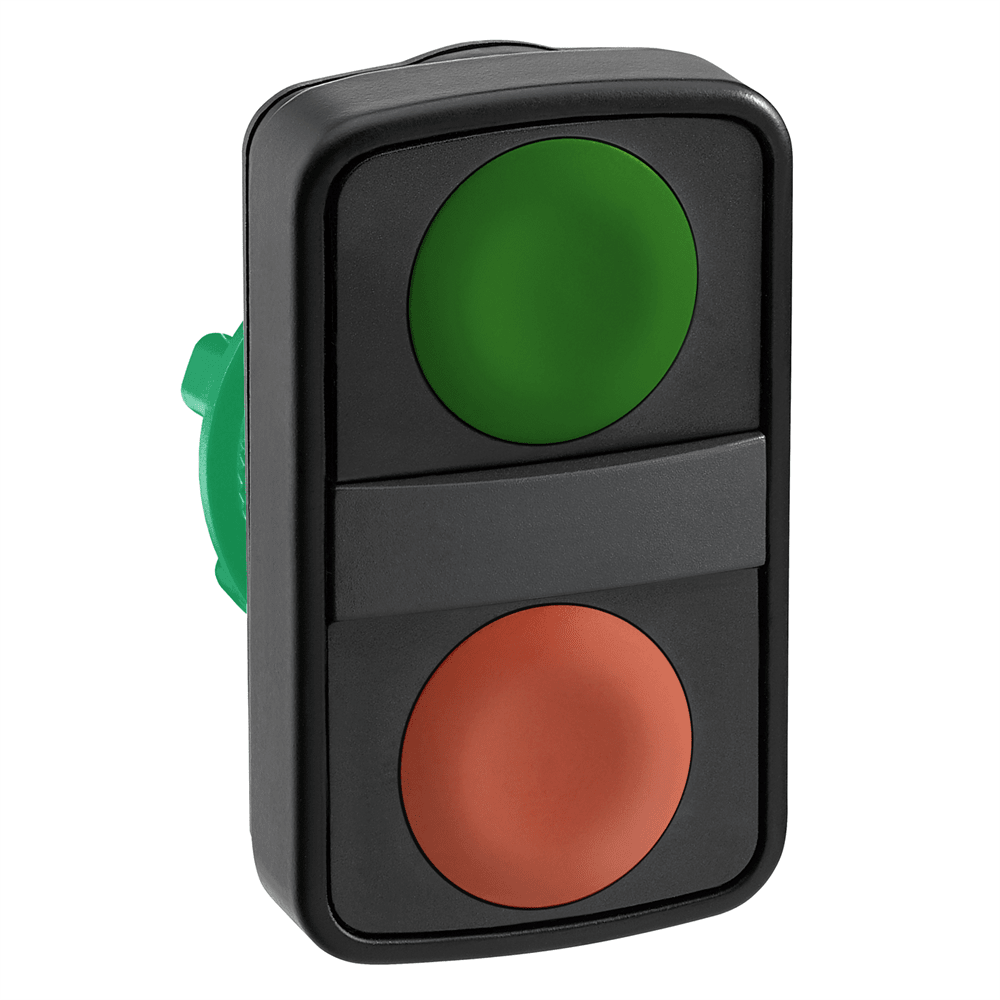

Головка кнопки ZB5AA7340

Технические характеристики

Серия продукта: Harmony XB5
Тип изделия или компонента: Головка для двухголовой кнопки
Масса нетто: 0,023 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 4,5 см<< Длина 1 упаковки: 5,3 см
Вес 1 упаковки: 25 г
Гарантия: 18 месяцев
Стандарты: EN/IEC 60947-5-1, CSA C22.2 №14, EN/IEC 60947-1, UL 505-4 C8201-5-1, JIS C8201-1
Сертификация изделия: внесен в реестр UL, LROS (Lloyds реестр судоходства), BV, GL, CSA, DNV
Защитная обработка: TH
Тип 2 упаковки: BB1
Количество 2 упаковки: BB1
упаковки: 3,3 см
Ширина 2 упаковки: 4,5 см
Длина 2 упаковки: 25 см
Вес 2 упаковки: 130 г
Тип 3 упаковки: S03
Количество единиц в 3 упаковке: 200 г
Высота 3 3 см
Длина 3 упаковки: 40 см
Вес 3 упаковки: 5,913 кг
Рабочая температура окружающей среды: -25… 70 C
Степень защиты: IP66 в соответствии с МЭК 60529, IP69K в соответствии с МЭК 60529
Степень ударозащиты: IK03 conforming to МЭК 50102
Описание изделия: Основной элемент
Название устройства: ZB5<0/0 циклов
Температура окружающего воздуха для собер: -40… 70 C
Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Ударопрочность: 30 gn (продолжительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-21,5 полусинусоидальное ускорение в соответствии с МЭК 60068-2-27
Класс защиты от поражения электрическим струем: Класс II в соответствии с IEC 60536
Профиль устройства управления: Зеленый скрытый, без маркировки, Красный скрытый, без маркировки
Степень защиты NEMA: NEMA 13 пружины
Материал обрамления: Темно-серый пластик
Монтажный диаметр: 22 мм
Форма головки сигнального блока: Прямоугольный
Габаритная ширина CAD: 30 мм
Габаритная высота CAD: 50 мм
Габаритная глубь 1
Цвет маркировки: Черная маркировка при белых колпачках, Белая маркировка на зел., черв., черн. колпачка
Тип головки: Стандартный
Сопротивление к моющему аппарату высокого давления: 7000000 па на 55 C, расстояние : 0.1 m
Код состава электрической части: C3 для <6 контакты с использованием одинарных блоков во фронтальное крепление, C4 для <6 контакты с использованием для <2 контакты с использованием одинарных блоков в фронтальную крепь, SF2 для <2 контакты с использованием одинарных блоков в фронтальную крепь,SR2 для <2 контакты с использованием одинарных блоков в заднем креплении
Описание исполнительного механизма: Зеленый без отметки - красный без отметки
Название станции: XALD 1 вырез
