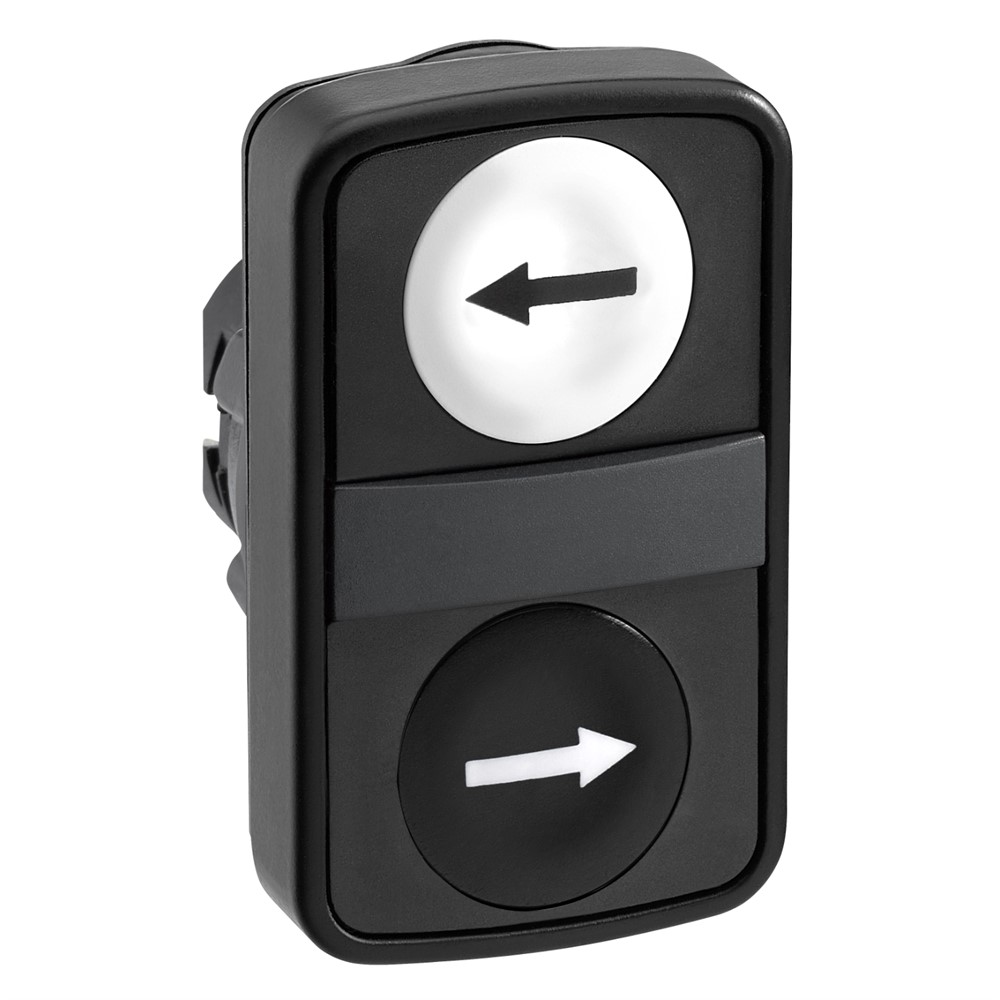

Головка кнопки ZB5AA7213

Технические характеристики

Серия продукта: Harmony XB5
Тип изделия или компонента: Головка для двухголовой кнопки
Масса нетто: 0,019 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3,500 4 см
Длина 1 упаковки: 5,500 см
Вес 1 упаковки: 26,000 г
Стандарты: EN/IEC 60947-5-1, EN/IEC 60947-5-4, JIS C8201-5-1, UL 502, EN/IEC. 14, JIS C8201-1
Сертификация изделия: CSA, GL, внесен в реестр UL, LROS (Lloyds реестр судоходства), DNV, BV
Защитная обработка: TH
Тип 2 упаковки: S02
Количество единиц в 2 упаков см
Ширина 2 упаковки: 30 см
Длина 2 упаковки: 40 см
Вес 2 упаковки: 1,661 кг
Тип 3 упаковки: P06
Количество единиц в 3 упаковке: 880
Высота 3 упаковки: 35, 80,000 см
Длина 3 упаковки: 60,000 см
Вес 3 упаковки: 34,576 кг
Рабочая температура окружающей среды: -25…70 C
Степень защиты: IP66 в соответствии с МЭК 60529, IP69 ударозащиты: IK03 conforming to МЭК 50102
Описание изделия: Основной элемент
Название устройства: ZB5
Механическая износостойкость: 1000000 циклов
Температура окружающего воздуха для собер: -40…70 C<0/0500 МЭК 60068-2-6
Ударопрочность: 30 gn (продолжительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27, 50 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК2-7 струю: Класс II в соответствии с IEC 61140
Профиль устройства управления: Белый скрытый, стрелка вправо (черный), Черный скрытый, стрелка влево (белый)
Степень защиты NEMA: NEMA 13, NEMA 4X
Тип исполнительного механизма: возврат пружины
Форма головки сигнального блока: Прямоугольный
Габаритная ширина CAD: 30 мм
Габаритная высота CAD: 50 мм
Габаритная глубина CAD: 30 мм
Продажа неделимым количеством: 1
Цветочная маркировка: зел., черв., черн. колпачка
Сопротивление к моющему аппарату высокого давления: 7000000 па на 55 C, расстояние : 0.1 m
Код состава электрической части: C3 для <6 контакты с использованием одинарные блоки во фронтальную крепь, C4 для <6 контакты с использованием одинарная и двойная блоки в одинарные блоки в фронтальную крепь, SF2 для <2 контакты с использованием одинарные блоки в фронтальную крепь,SR2 для <2 контакты с использованием одинарных блоков в заднем креплении
Описание исполнительного механизма: Белая ''стрелка вправо'' - черная ''стрелка влево''
Название станции: XALD 1...3 вырезы, XALF 1...7 вырезов, XALG 1>5
