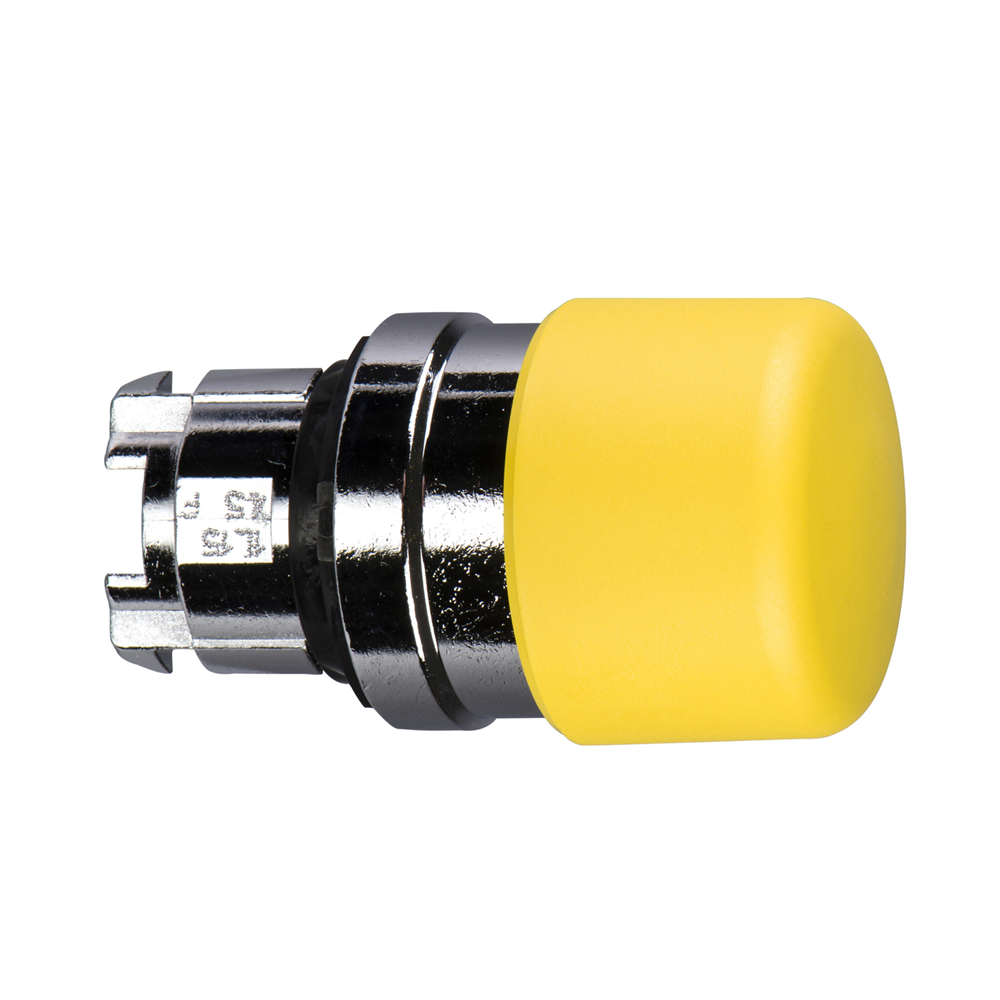

Головка грибовидной кнопки ZB4BC54

Технические характеристики

Серия продукта: Harmony XB4
Тип изделия или компонента: Головка для кнопки без подсветки
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 8,800 см<0/4 Ширина 1 упаковки: 4, 4 5,400 см
Вес 1 упаковки: 74,000 г
Гарантия: 18 месяцев
Стандарты: JIS C8201-5-1, CSA C22.2 №14, UL 508, EN/IEC 60947-5-5, EN/IEC 60 60947-1, EN/IEC 60947-5-1, JIS C8201-1
Сертификация изделия: CSA, GL, BV, DNV, внесен в реестр UL, LROS (Lloyds реестр судоходства)
Защитная обработка: TH
Высота 2 упаковки: 15,000 см
Ширина 2 упаковки: 30,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 3,447 кг
Категория перенапряжения: Класс I соответственно I среда: -40…70 C
Степень защиты: IP66 в соответствии с МЭК 60529, IP69, IP69K
Степень ударозащиты: IK06 conforming to МЭК 50102
Описание изделия: Основной элемент
Название устройства: ZB4<0/0 циклов
Температура окружающего воздуха для собер: -40…70 C
Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Удароустойчивость: 30 gn (продолжительность = 18 мс) при полусинусо6 50 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Профиль устройства управления: Желтый грибок O 30 мм, без маркировки
Степень защиты NEMA: NEMA 13, NEMA 4X
Тип исполнительного механизма металл
Монтажный диаметр: 22 мм
Форма головки сигнального блока: Круглый
Цвет колпачка/кнопки или лезвия: Желтый
Габаритная ширина CAD: 30 мм
Габаритная высота CAD: 30 мм
Габаритная глубина 1
Тип головки: Стандартный
Код состава электрической части: C1 для <9 контакты с использованием одинарные блоки в фронтальную крепь, C2 для <9 контакты с использованием одинарная и двойная блоки во фронтальную крепь, C11 для <3 контакты с использованием одинарные блоки в фронтальную крепь, C15 для
