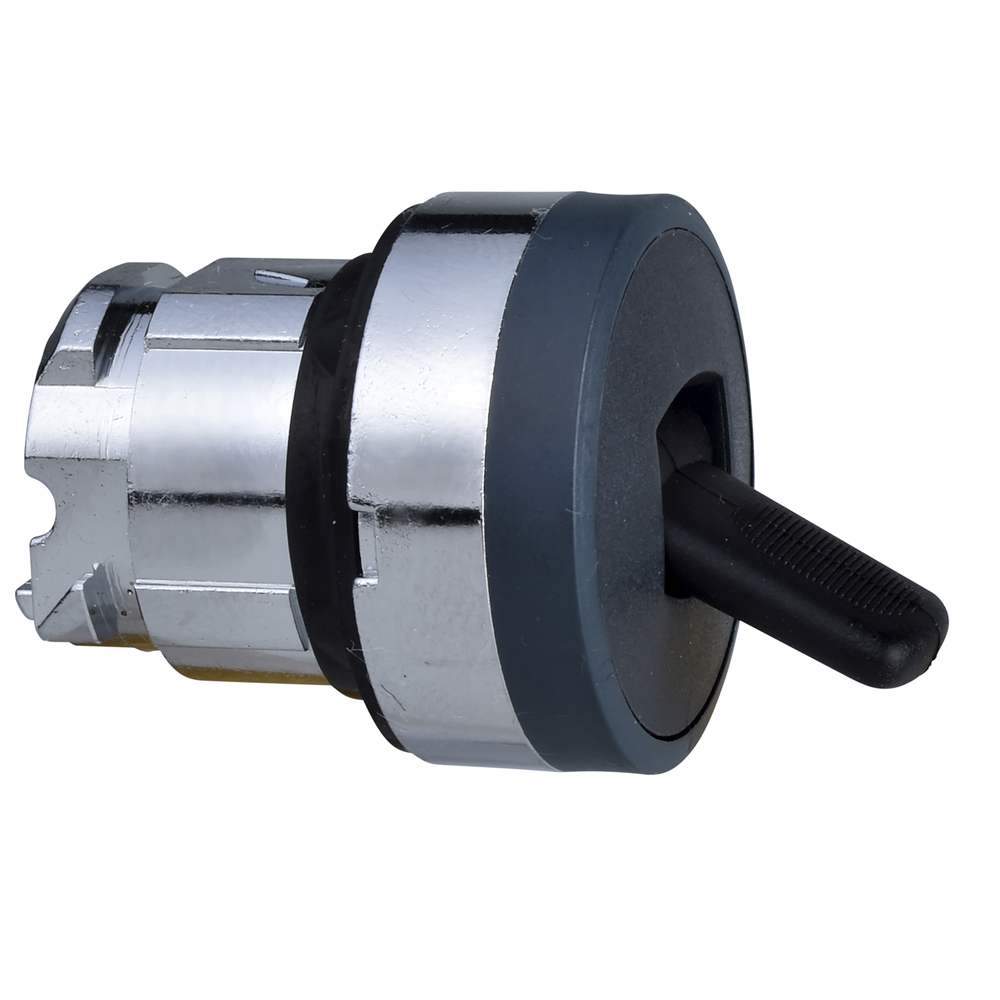

Головка для тумблерного переключателя ZB4BD28

Технические характеристики

Серия продукта: Harmony XB4
Тип изделия или компонента: Головка для селекторного переключателя
Масса нетто: 0,026 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3,4 см
Длина 1 упаковки: 5,4 см
Вес 1 упаковки: 32,0 г
Гарантия: 18 месяцев
Стандарты: UL 508, IEC 60947-5-4, CSA C22.2 № 14, JIS C8201-5-1 60947-5-5, IEC 60947-5-1, JIS C8201-1
Сертификация изделия: CSA, внесен в реестр UL, BV, GL, LROS (Lloyds реестр судоходства), DNV
Защитная обработка: TH
Высота 2 упаковки: 30 см
Ширина 2 упаковки: 30 см
Длина 2 упаковки: 40 см
Вес 2 упаковки: 6,878 кг
Категория перенапряжения: Класс I в соответствии с IEC 60536<7/0 C
Степень защиты: IP69 в соответствии с МЭК 60529, IP69K
Степень ударозащиты: IK06 conforming to МЭК 50102
Описание изделия: Основной элемент
Название устройства: ZB4
Механическая износостойкость: 500 -40…70 C
Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Ударопрочность: 30 gn (продолжительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-2-27 полусинусоидальное ускорение в соответствии с МЭК 60068-2-27
Профиль устройства управления: Черный тумблер
Степень защиты NEMA: NEMA 13, NEMA 4X
Тип исполнительного механизма: оставаться на месте
Материал обрамления: Хромированный металл
Монтаж Круглый
Позиции исполнительного механизма: 2 положения 90° - 2 положения 90°
Габаритная ширина CAD: 29 мм
Габаритная высота CAD: 29 мм
Габаритная глубина CAD: 45 мм
Продажа безраздельного количества Код состава электрической части: C11 для <3 контакты с использованием одинарные блоки в фронтальную крепь, C12 для <6 контакты с использованием одинарные блоки в фронтальную крепь, C15 для <1 контакты с использованием с использованием одинарного и двойного блоков в фронтальную крепь
