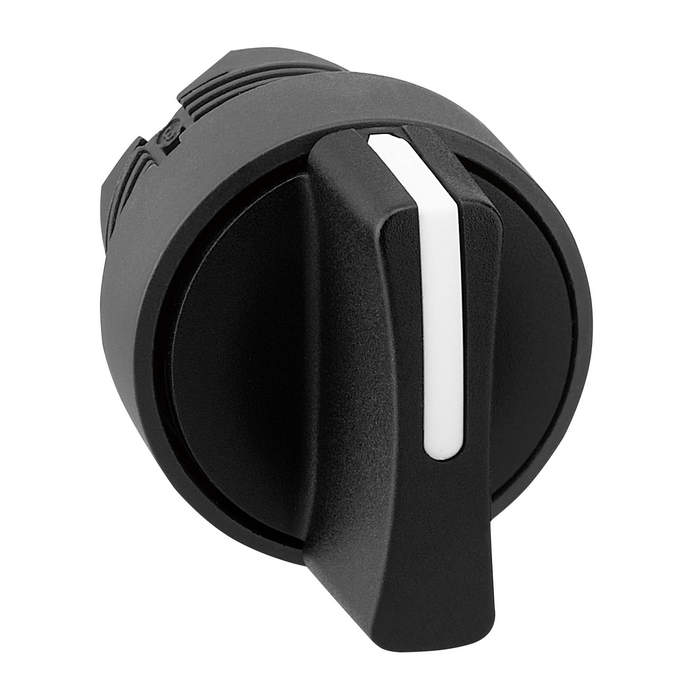

Головка для переключателя ZB5AD7

Технические характеристики

Серия продукта: Harmony XB5
Тип изделия или компонента: Головка для селекторного переключателя
Масса нетто: 0,017 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 5,3 4 см
Длина 1 упаковки: 5,8 см
Вес 1 упаковки: 24 г
Гарантия: 18 месяцев
Стандарты: IEC 60947-5-1, CSA C22.2 №14, UL 508, IEC 60947-4, IEC C8201-5-1, JIS C8201-1
Сертификация изделия: GL, BV, CSA, LROS (Lloyds реестр судоходства), DNV, внесен в реестр UL
Защитная обработка: TH
Тип 2 упаковки: BB1
Количество 2 упаковки: BB1
упаковки: 5,7 см
Ширина 2 упаковки: 3,4 см
Длина 2 упаковки: 26,5 см
Вес 2 упаковки: 123 г
Тип 3 упаковки: S02
Количество единиц в 3 упаковке: 100
Высота 3 30 см
Длина 3 упаковки: 40 см
Вес 3 упаковки: 2,732 кг
Категория перенапряжения: Класс II согласно IEC 60536
Рабочая температура окружающей среды: -40…70 C
Степень защиты: IP67 соответственно 60529, IP69K
Степень ударозащиты: IK06 conforming to МЭК 50102
Описание изделия: Основной элемент
Название устройства: ZB5
Механическая износостойкость: 1000000 циклов
Температура окружающего<0/0 5 gn (f=2…500 Гц) в соответствии с МЭК 60068-2-6
Ударопрочность: 30 gn (продолжительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27, 50 gn (продолжительность = 11 мс) 60068-2-27
Профиль устройства управления: Черный стандартная ручка
Степень защиты NEMA: NEMA 13, NEMA 4X
Тип исполнительного механизма: Слева направо по центру возврата пружины
Материал обрамления: Темно-серый пластик
Монтаж блока: Круглый
Позиции исполнительного механизма: 3 положения +/- 45°
Габаритная ширина CAD: 29 мм
Габаритная высота CAD: 29 мм
Габаритная глубина CAD: 46 мм
Продажа безраздельного количества: 1
Код состава электрической части: C3 для <6 контакты с использованием одинарные блоки в фронтальную крепь, C4 для <6 контакты с использованием одинарная и двойная блоки в фронтальную крепь, C5 для <5 контакты с использованием использованием одинарной и двойной блоков во фронтальную крепь, C7 для <4 контакты с использованием одинарных блоков в фронтальную крепь,C8 для <4 контакты с использованием одинарные и двойные блоки во фронтальную крепь, C11 для <3 контакты с использованием одинарные блоки во фронтальную крепь, SF1 для <3 контакты с использованием одинарные блоки во фронтальную крепь, SR1 для <3 контакты с использованием одинарные блоки в заднюю крепь... XAL 2...5 вырезов
