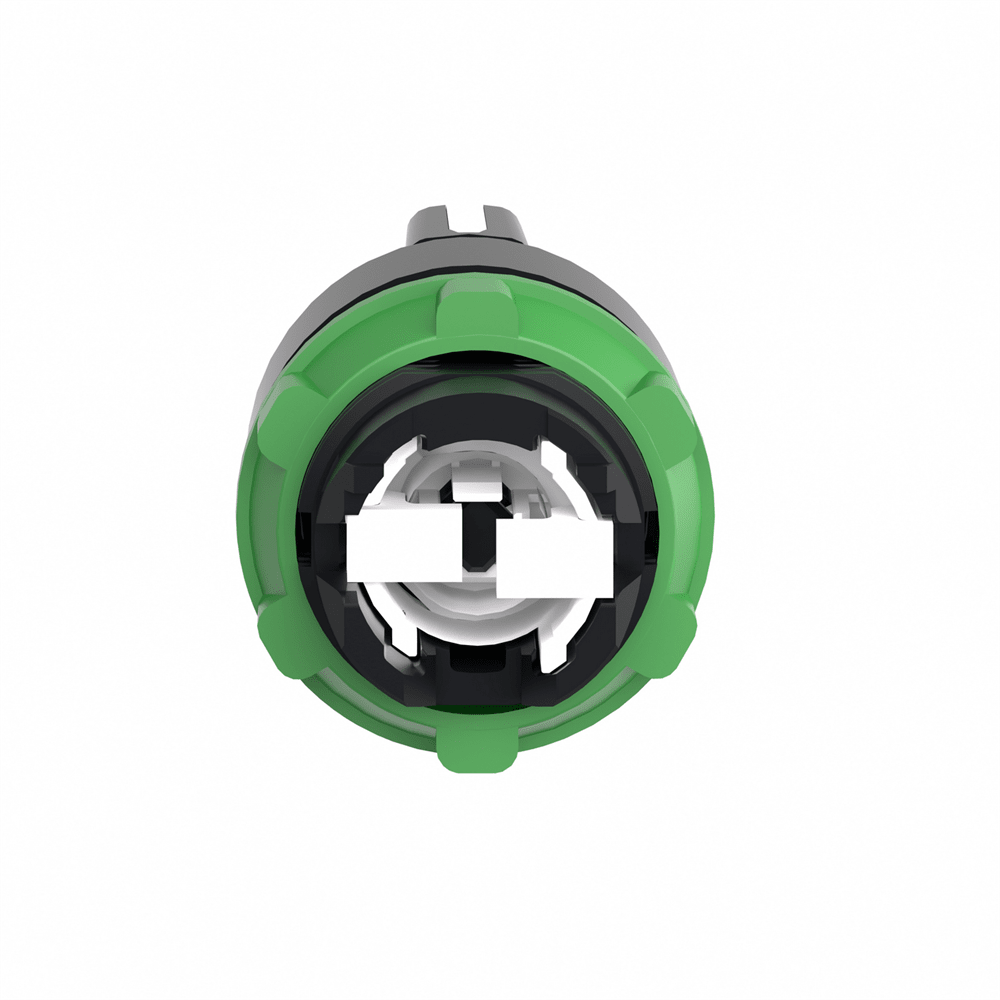

Головка для переключателя ZB5AD5

Технические характеристики

Серия продукта: Harmony XALF, Harmony XB5
Тип изделия или компонента: Головка для селекторного переключателя
Масса нетто: 0,017 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 5,400 см
Длина 1 упаковки: 5,900 см
Вес 1 упаковки: 24,000 г
Гарантия: 18 месяцев
Стандарты: UL 508, IEC 60947-5-1, IEC 60942-1. 60947-5-4, JIS C8201-5-1, JIS C8201-1
Сертификация изделия: внесен в реестр UL, GL, LROS (Lloyds реестр судоходства), DNV, BV, CSA
Защитная обработка: TH
Тип BB упаковке: 5
Высота 2 упаковки: 5,500 см
Ширина 2 упаковки: 3,400 см
Длина 2 упаковки: 26,500 см
Вес 2 упаковки: 123,000 г
Тип 3 упаковки: S03<2 Высота 3 упаковки: 30,000 см
Ширина 3 упаковки: 30,000 см
Длина 3 упаковки: 40,000 см
Вес 3 упаковки: 5,300 кг
Категория перенапряжения: Класс II в соответствии с IEC 60536<7/0 C
Степень защиты: IP67 в соответствии с МЭК 60529, IP69 в соответствии с МЭК 60529, IP69K
Степень ударозащиты: IK06 conforming to МЭК 50102
Описание изделия: Основной элемент
Название устройства: ZB5<0/ циклов
Температура окружающего воздуха для собер: -40…70 C
Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Удароустойчивость: 30 gn (продолжительность = 18 мс) при полусинусо6 50 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27

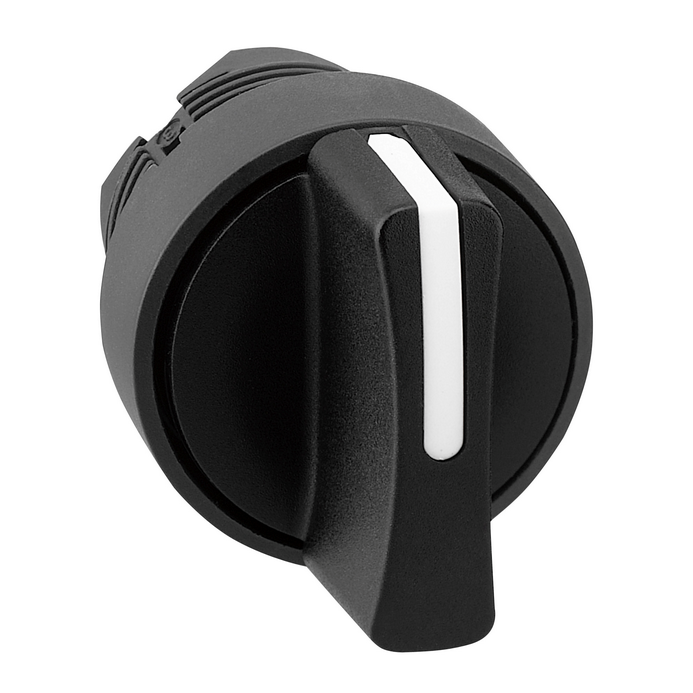

Профиль устройства управления: Черный стандартная ручка
Степень защиты NEMA: NEMA 13, NEMA 4X
Тип исполнительного механизма: К центру возврата пластик
Монтажный диаметр: 22 мм
Форма головки сигнального блока: Круглый
Позиции исполнительного механизма: 3 положения +/- 45°
Габаритная ширина CAD: 29 мм
Габаритная высота CAD: 29 мм
Габаритная количеством: 1
Тип головки: Стандартный
Сопротивление к моющему аппарату высокого давления: 7000000 па на 55 C, расстояние : 0.1 m
Код состава электрической части: C3 для <6 контакты с использованием одинарных блоков во фронтальное крепление, C4 для <6 контакты с использованием <5 контакты с использованием одинарных блоков во фронтальную крепь, C6 для <5 контакты с использованием одинарных и двойных блоков в фронтальную крепь,C7 для <4 контакты с использованием одинарные блоки во фронтальную крепь, C8 для <4 контакты с использованием одинарные и двойные блоки во фронтальную крепь, C11 для <3 контакты с использованием одинарные блоки во фронтальную крепь, SF1 для <3 контакты с использованием одинарные блоки во фронтальную крепь, SR1 для крепеж
Название станции: XALD 1...5 вырезов, XALK 2...5 вырезов
