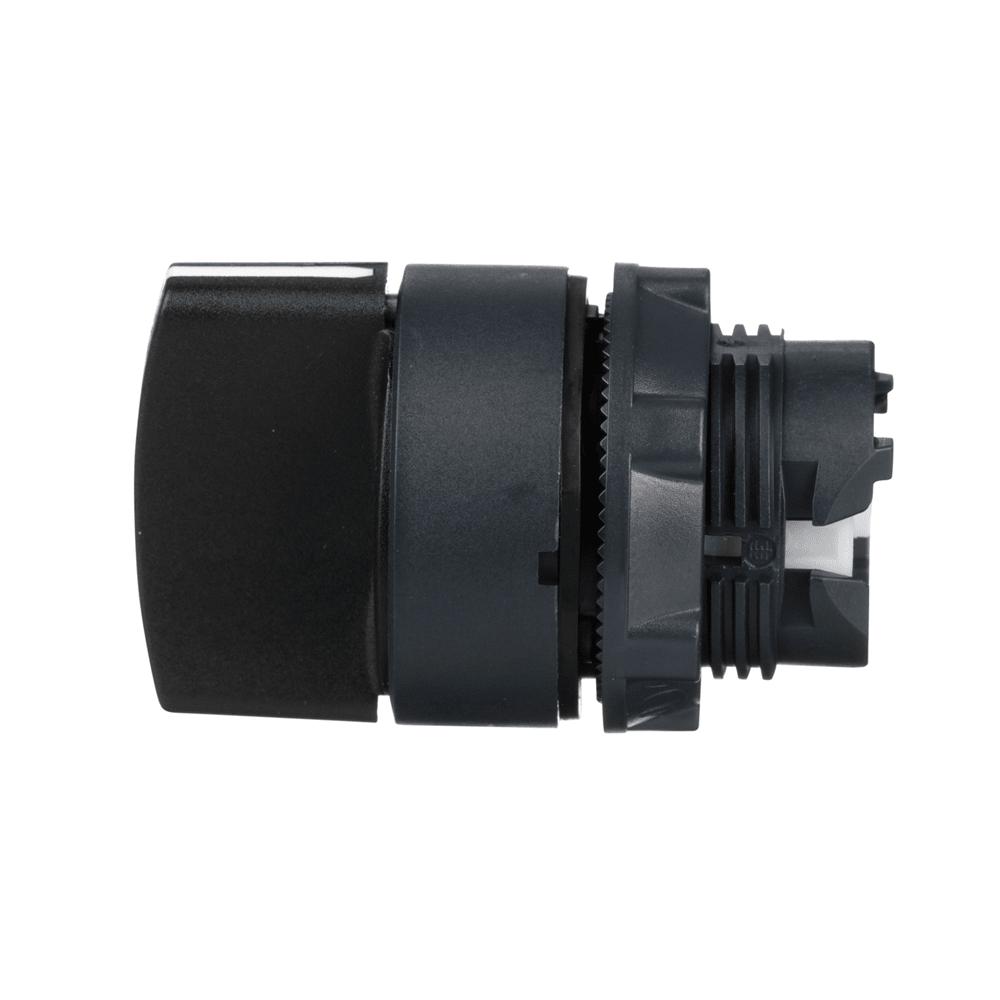

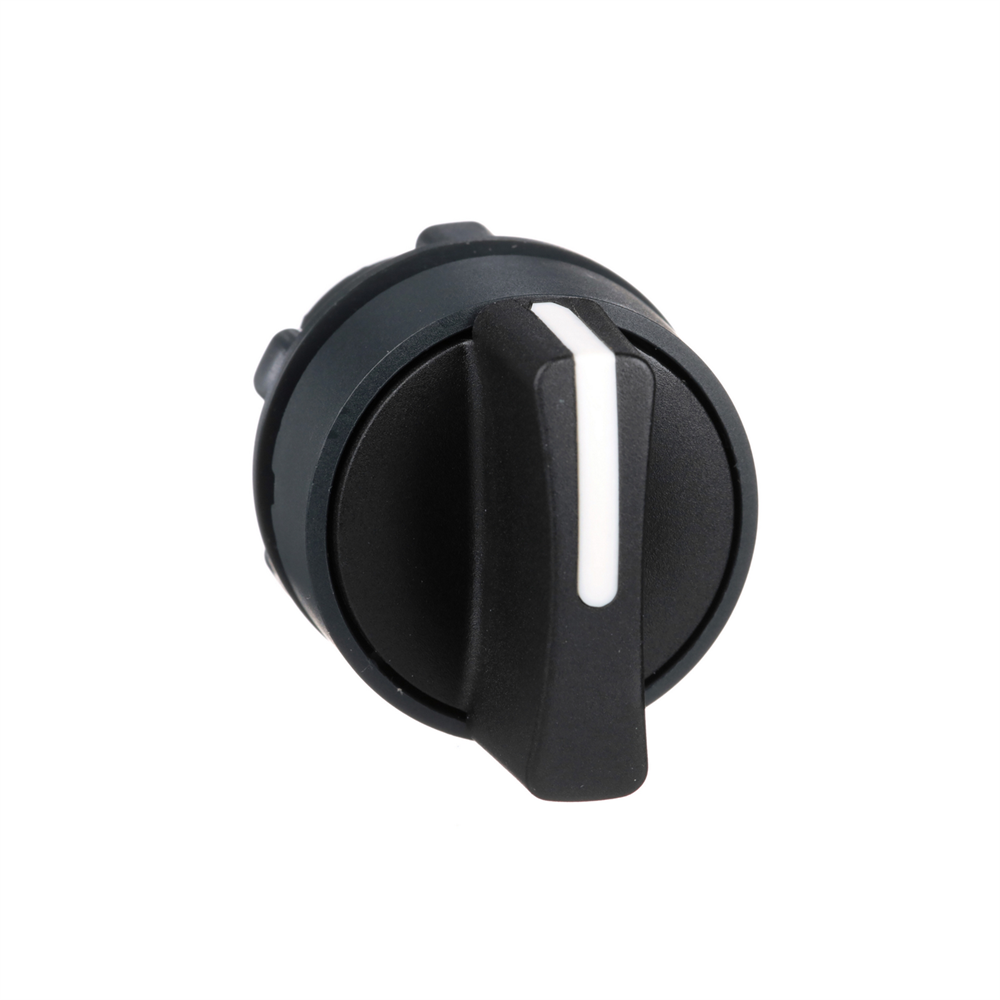

Головка для переключателя ZB5AD3

Технические характеристики

Серия продукта: Harmony XB5
Тип изделия или компонента: Головка для селекторного переключателя
Масса нетто: 0,017 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3,70 см
Длина 1 упаковки: 5,900 см
Вес 1 упаковки: 23,000 г
Гарантия: 18 месяцев
Стандарты: IEC 60947-5-1, UL 508, CSA C22.2 №14, JIS C820 60947-5-4, JIS C8201-1
Сертификация изделия: LROS (Lloyds реестр судоходства), DNV, GL, внесен в реестр UL, BV, CSA
Защитная обработка: TH
Тип 2 упаковки: BB1
Ширина 2 упаковки: 3,400 см
Длина 2 упаковки: 26,500 см
Вес 2 упаковки: 119,000 г
Тип 3 упаковки: S03<0/> Количество единиц в 3 упаковке: 2 30,000 см
Ширина 3 упаковки: 30,000 см
Длина 3 упаковки: 40,000 см
Вес 3 упаковки: 5,285 кг
Категория перенапряжения: Класс II в соответствии с IEC 60536<0/4 Рабочая температура защиты: IP67 в соответствии с МЭК 60529, IP69 в соответствии с МЭК 60529, IP69K
Степень ударозащиты: IK06 conforming to МЭК 50102
Описание изделия: Основной элемент
Название устройства: ZB5<0/0 Механическая износоустойчивость0 окружающего воздуха для собер: -40…70 C
Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Ударопрочность: 30 gn (продолжительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 6 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Профиль устройства управления: Черный стандартная ручка
Степень защиты NEMA: NEMA 13, NEMA 4X
Тип исполнительного механизма: оставаться на месте
Материал обрамления: Темный-2 мм
Форма головки сигнального блока: Круглый
Позиции исполнительного механизма: 3 положения +/- 45°
Габаритная ширина CAD: 29 мм
Габаритная высота CAD: 29 мм
Габаритная глубина CAD: 46 мм
Сопротивление к моющему аппарату высокого давления: 7000000 па на 55 C, расстояние : 0.1 m
Код состава электрической части: C3 для <6 контакты с использованием одинарные блоки во фронтальный крепеж, C4 для <6 контакты с использованием одинарный и двойной блоки в фронтальный фронтальный крепеж, C6 для <5 контакты с использованием одинарный и двойной блоки в фронтальный крепеж, C7 для <4 контакты с использованием одинарных блоков в фронтальный крепеж,C8 для <4 контакты с использованием одинарные и двойные блоки во фронтальную крепь, C11 для <3 контакты с использованием одинарные блоки во фронтальную крепь, SF1 для <3 контакты с использованием одинарные блоки во фронтальную крепь, SR1 для <3 контакты с использованием одинарные блоки в заднюю крепь... XAL 2...5 вырезов
