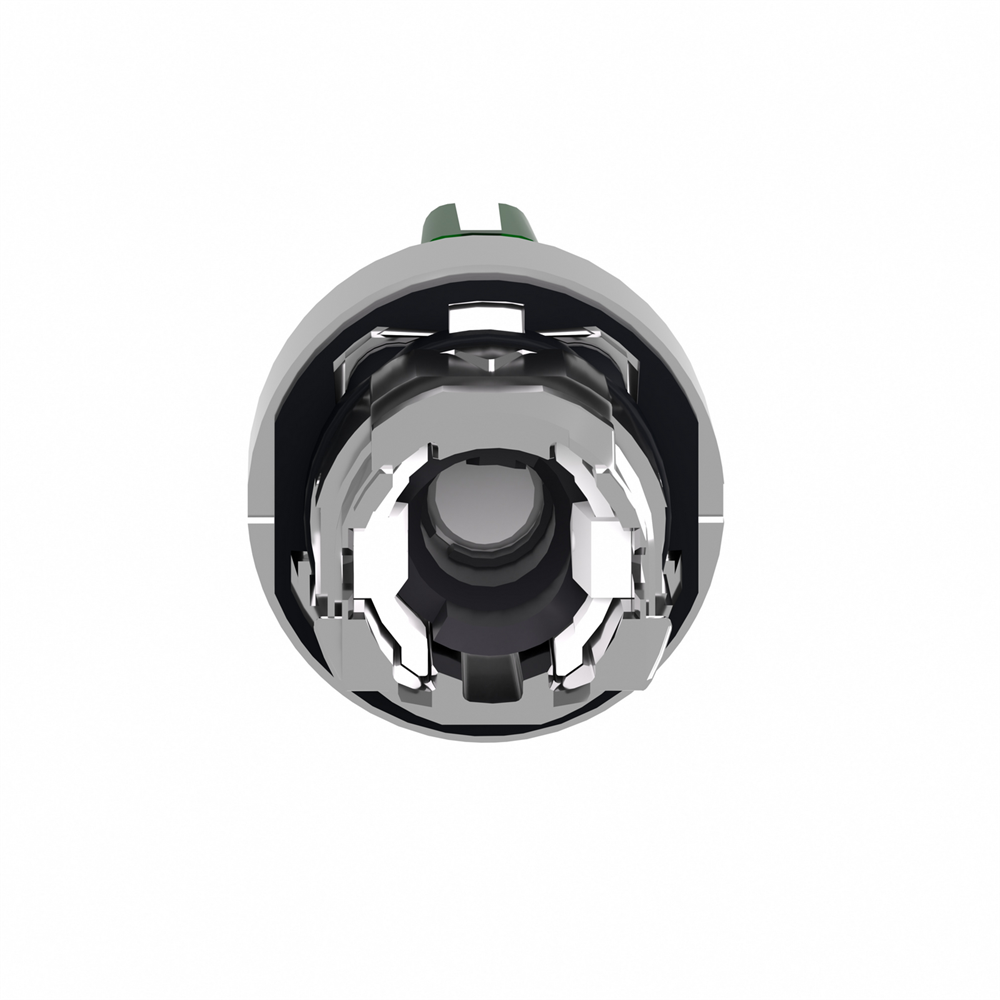

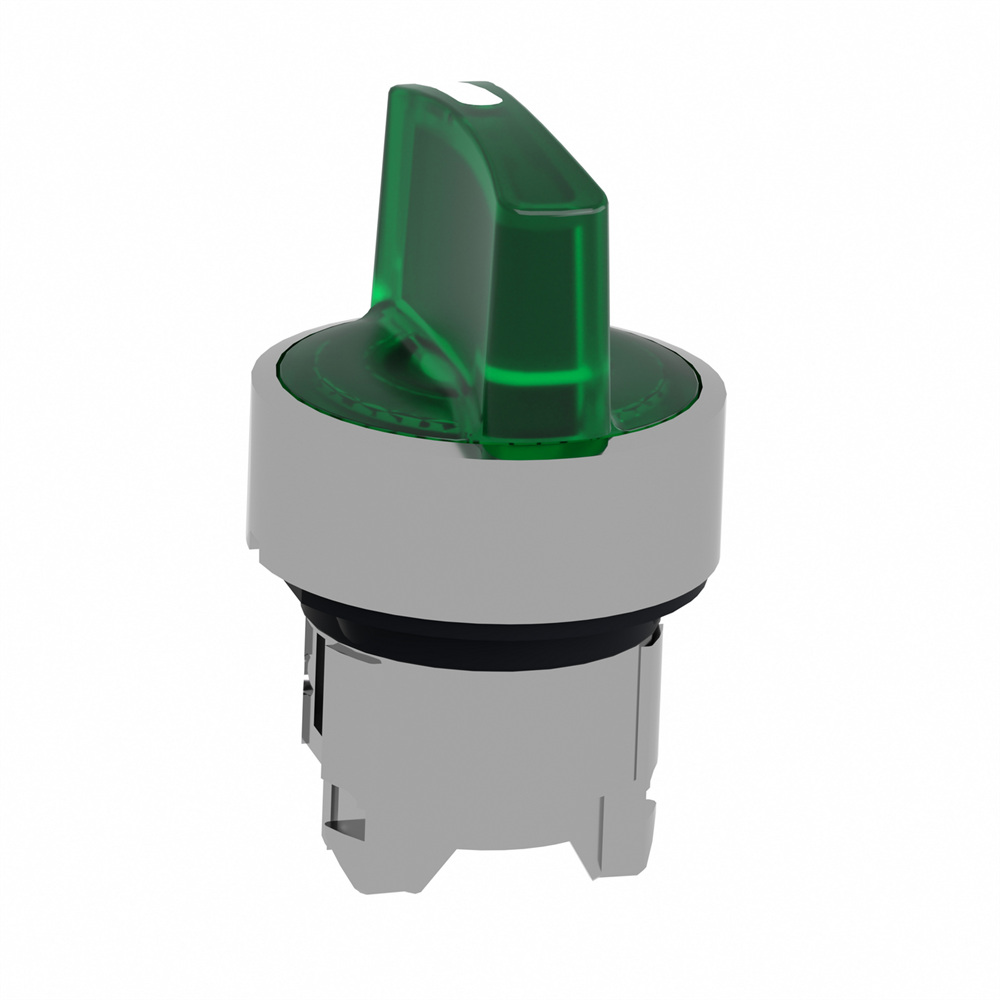

Головка для переключателя ZB4BK1533

Технические характеристики

Серия продукта: Harmony XB4
Тип изделия или компонента: Головка для селекторного переключателя с подсветкой
Масса нетто: 0,036 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки 5,4 см Длина 1 упаковки: 5,5 см Вес 1 упаковки: 40 г Гарантия: 18 месяцев Совместимость продуктов: Универсальный светодиод Стандарты: UL 508, IEC 60947-5-4, IEC 60. IEC 60947-5-5, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Сертификация изделия: GL, LROS (Lloyds реестр судоходства), внесен в реестр UL, DNV, CSA, BV
BB1
Количество единиц в 2 упаковке: 5
Высота 2 упаковки: 5 см
Ширина 2 упаковки: 3,3 см
Длина 2 упаковки: 26,5 см
Вес 2 упаковки: 208 г
Тип 3 упаковки: S02 100
Высота 3 упаковки: 15 см
Ширина 3 упаковки: 30 см
Длина 3 упаковки: 40 см
Вес 3 упаковки: 4,41 кг
Категория перенапряжения: Класс I в соответствии с IEC 60536
Рабочая температура Степень защиты: IP66 в соответствии с МЭК 60529, IP67, IP69, IP69K
Степень ударозащиты: IK04 conforming to МЭК 50102
Описание изделия: Основной элемент
Название устройства: ZB4<0/> Механическая износоустойчивость>0 собер: -40…70 C
Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Ударопрочность: 30 gn (продолжительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 62061-2 для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Профиль устройства управления: Зеленый стандартная ручка
Степень защиты NEMA: NEMA 13, NEMA 4X
Тип исполнительного механизма: К центру возврата пружины
Материал обрамления: Хромированный металл Форма головки сигнального блока: Круглый
Позиции исполнительного механизма: 3 положения +/- 45°
Цвет колпачка/кнопки или лезвия: Зеленый
Габаритная ширина CAD: 29 мм
Габаритная высота CAD: 29 мм
Габаритная высота CAD: 29 мм
неделимым количеством: 1
Тип головки: Стандартный
Сопротивление к моющему аппарату высокого давления: 7000000 па на 55 C, расстояние : 0.1 m
Код состава электрической части: M3 для <4 контакты с использованием одинарный блоки в фронтальный крепеж с встроенный светодиод крепление со встроенным светодиодом и трансформатором,M10 для <2 контакты с использованием одинарных блоков во фронтальное крепление со встроенным светодиодом, M4 для <4 контактов с использованием одинарных и двойных блоков во фронтальный крепеж с встроенным светодиодом
