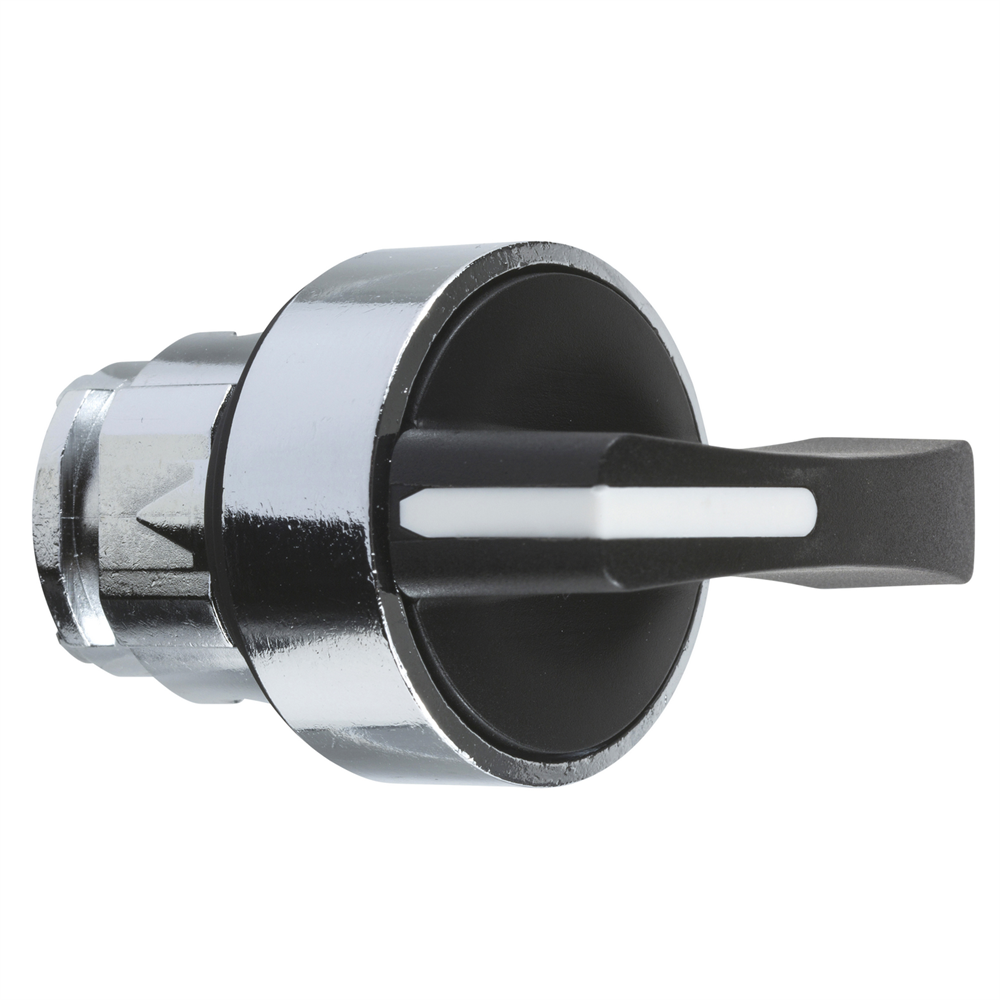

Головка для переключателя ZB4BJ3

Технические характеристики

Серия продукта: Harmony XB4
Тип изделия или компонента: Головка для селекторного переключателя
Масса нетто: 0,04 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3,600 см
Длина 1 упаковки: 5,500 см
Вес 1 упаковки: 45,400 г
Гарантия: 18 месяцев
Стандарты: IEC 60947-5-1, UL 508, IEC 60947-5-5, CSA C22. 60947-5-4, JIS C8201-5-1, JIS C8201-1
Сертификация изделия: LROS (Lloyds реестр судоходства), GL, CSA, DNV, BV, внесен в реестр UL
Защитная обработка: TH
Тип BB упаковке: 5
Высота 2 упаковки: 5,000 см
Ширина 2 упаковки: 3,400 см
Длина 2 упаковки: 26,500 см
Вес 2 упаковки: 227,000 г
Тип 3 упаковки: S03<2 Высота 3 упаковки: 30,000 см
Ширина 3 упаковки: 30,000 см
Длина 3 упаковки: 40,000 см
Вес 3 упаковки: 9,624 кг
Категория перенапряжения: Класс I в соответствии с IEC 60536<0/0 C
Степень защиты: IP67 в соответствии с МЭК 60529, IP69, IP69K
Степень ударозащиты: IK06 conforming to МЭК 50102
Описание изделия: Основной элемент
Название устройства: ZB4<0/0 Механическая износостойкость:0 воздух для собер: -40…70 C
Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Ударопрочность: 30 gn (длительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 6206 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Профиль устройства управления: Черный длинная ручка
Степень защиты NEMA: NEMA 13, NEMA 4X
Тип исполнительного механизма: оставаться на месте
Материал обрамления: Хромированный металл
сигнального блока: Круглый
Позиции исполнительного механизма: 3 положения +/- 45°
Дополнительная информация об исполнительном механе: Не замыкается на замок
Габаритная ширина CAD: 29 мм
Габаритная высота CAD: 38 мм
Габарит количеством: 1
Тип головки: Стандартный
Сопротивление к моющему аппарату высокого давления: 7000000 па на 55 C, расстояние : 0.1 m
Код состава электрической части: C3 для <6 контакты с использованием одинарных блоков во фронтальное крепление, C4 для <6 контакты с использованием <5 контакты с использованием одинарных блоков во фронтальную крепь, C6 для <5 контакты с использованием одинарных и двойных блоков в фронтальную крепь,C7 для <4 контакты с использованием одинарных блоков во фронтальную крепь, C8 для <4 контакта с использованием одинарных и двойных блоков в фронтальную крепь, C11 для <3 контактов с использованием одинарных блоков в фронтальную крепь
