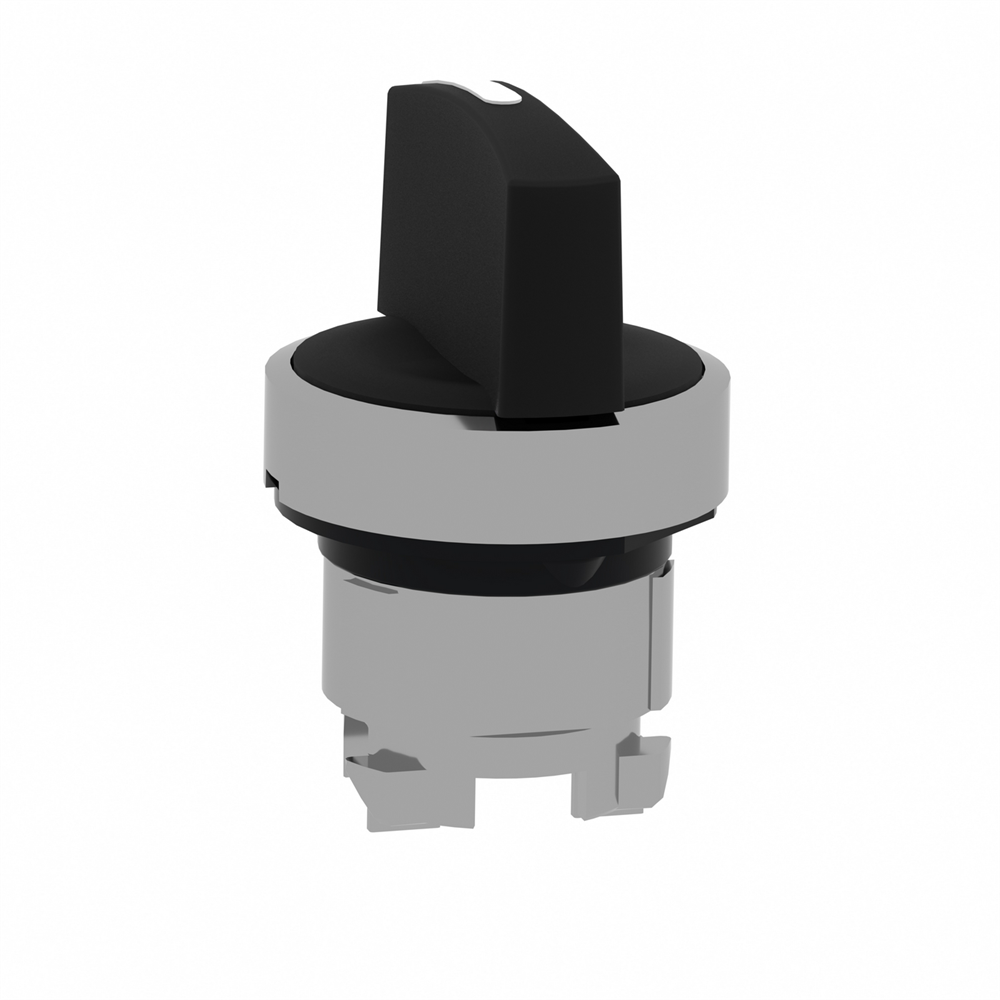

Головка для переключателя ZB4BD8

Технические характеристики

Серия продукта: Harmony XB4
Тип изделия или компонента: Головка для селекторного переключателя
Масса нетто: 0,04 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3,5 см<< Длина 1 упаковки: 5,6 см
Вес 1 упаковки: 44 г
Гарантия: 18 месяцев
Стандарты: IEC 60947-1, UL 508, IEC 60947-5-5, IEC 60947-5-4, IEC 60 CSA C22.2 № 14, JIS C8201-1
Сертификация изделия: CSA, DNV, LROS (Lloyds реестр судоходства), внесен в реестр UL, GL, BV
Защитная обработка: TH
Тип 2 упаковки: BB1
Ширина 2 упаковки: 26 см
Длина 2 упаковки: 4,8 см
Вес 2 упаковки: 222 г
Тип 3 упаковки: S02
Количество единиц в 3 упаковке: 100
Высота 1 30 см
Длина 3 упаковки: 40 см
Вес 3 упаковки: 4,742 кг
Категория перенапряжения: Класс I в соответствии с IEC 60536
Рабочая температура окружающей среды: -40…70 C
Степень защиты: IP67, IP67 IP69K
Степень ударозащиты: IK06 conforming to МЭК 50102
Описание изделия: Основной элемент
Название устройства: ZB4
Механическая износостойкость: 1000000 циклов
Температура окружающего воздуха для собр: -40… 2…500 Гц) в соответствии с МЭК 60068-2-6
Ударопрочность: 30 gn (продолжительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27, 50 gn (продолжительность = 11 мс) для полусинусоидального 60068-2-27
Профиль устройства управления: Черный стандартная ручка
Степень защиты NEMA: NEMA 13, NEMA 4X
Тип исполнительного механизма: Справа к центру возврата пружины
Материал обрамления: Хромированный металл
Монтажный диаметр: 22, Круглый
Позиции исполнительного механизма: 3 положения +/- 45°
Цвет колпачка/кнопки или лезвия: Черный
Габаритная ширина CAD: 29 мм
Габаритная высота CAD: 29 мм
Габаритная глубина CAD/>> 44 головки: Стандартное
Сопротивление к моющему аппарату высокого давления: 7000000 па на 55 C, расстояние : 0.1 m
Код состава электрической части: C3 для <6 контакты с использованием одинарные блоки в фронтальную крепь, C4 для <6 контакты с использованием одинарная и двойная блоки блоки в фронтальную крепь, C6 для <5 контакты с использованием одинарная и двойная блоки в фронтальную крепь,C7 для <4 контакты с использованием одинарных блоков во фронтальную крепь, C8 для <4 контакта с использованием одинарных и двойных блоков в фронтальную крепь, C11 для <3 контактов с использованием одинарных блоков в фронтальную крепь
