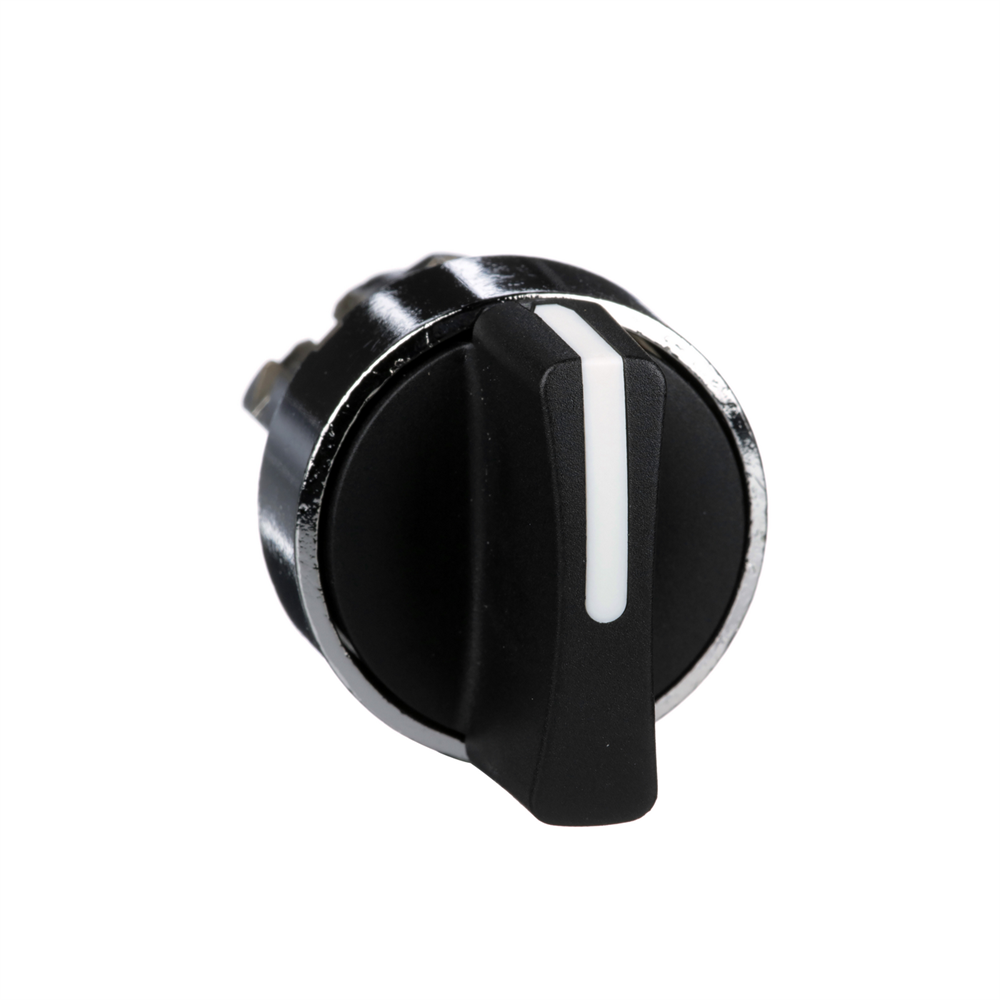

Головка для переключателя ZB4BD2

Технические характеристики

Серия продукта: Harmony XB4
Тип изделия или компонента: Головка для селекторного переключателя
Масса нетто: 0,04 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3,50 0 см
Длина 1 упаковки: 5,400 см
Вес 1 упаковки: 44,000 г
Гарантия: 18 месяцев
Стандарты: JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-2, IEC 60947-5,2. 14, IEC 60947-5-5, UL 508, JIS C8201-1
Сертификация изделия: BV, LROS (Lloyds реестр судоходства), DNV, внесен в реестр UL, CSA, GL
Защитная обработка: TH
Высота 2 упаковки: 5,200 см
Ширина 2 упаковки: 3,400 см
Длина 2 упаковки: 26,500 см
Вес 2 упаковки: 224,000 г
Тип 3 упаковки: S03<2 Высота 3 упаковки: 30,000 см
Ширина 3 упаковки: 30,000 см
Длина 3 упаковки: 40,000 см
Вес 3 упаковки: 11,706 кг
Категория перенапряжения: Класс I в соответствии с IEC 60536<0/0 C
Степень защиты: IP67 в соответствии с МЭК 60529, IP69, IP69K
Степень ударозащиты: IK06 conforming to МЭК 50102
Описание изделия: Основной элемент
Название устройства: ZB4<0/0 Механическая износостойкость:0 воздух для собер: -40…70 C
Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Ударопрочность: 30 gn (длительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 6206 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Профиль устройства управления: Черный стандартная ручка
Степень защиты NEMA: NEMA 13, NEMA 4X
Тип исполнительного механизма: оставаться на месте
Материал обрамления: Хромированный металл
сигнального блока: Круглый
Позиции исполнительного механизма: 2 положения 90° - 2 положения 90°
Габаритная ширина CAD: 29 мм
Габаритная высота CAD: 29 мм
Габаритная глубина CAD: 44 мм
Продажа недель Сопротивление к моющему аппарату высокого давления: 7000000 па на 55 C, расстояние : 0.1 m
Код состава электрической части: C3 для <6 контакты с использованием одинарные блоки в фронтальную крепь, C4 для <6 контакты с использованием одинарная и двойная блоки в фронтальную крепь, C5 C6 для <5 контакты с использованием одинарной и двойной блоков в фронтальную крепь, C7 для <4 контакты с использованием одинарных блоков в фронтальную крепь,C8 для <4 контакты с использованием одинарного и двойного блоков в фронтальную крепь, C11 для <3 контакта с использованием одинарных блоков в фронтальную крепь, C15 для <1 контакты с использованием одинарных блоков в фронтальную крепь
