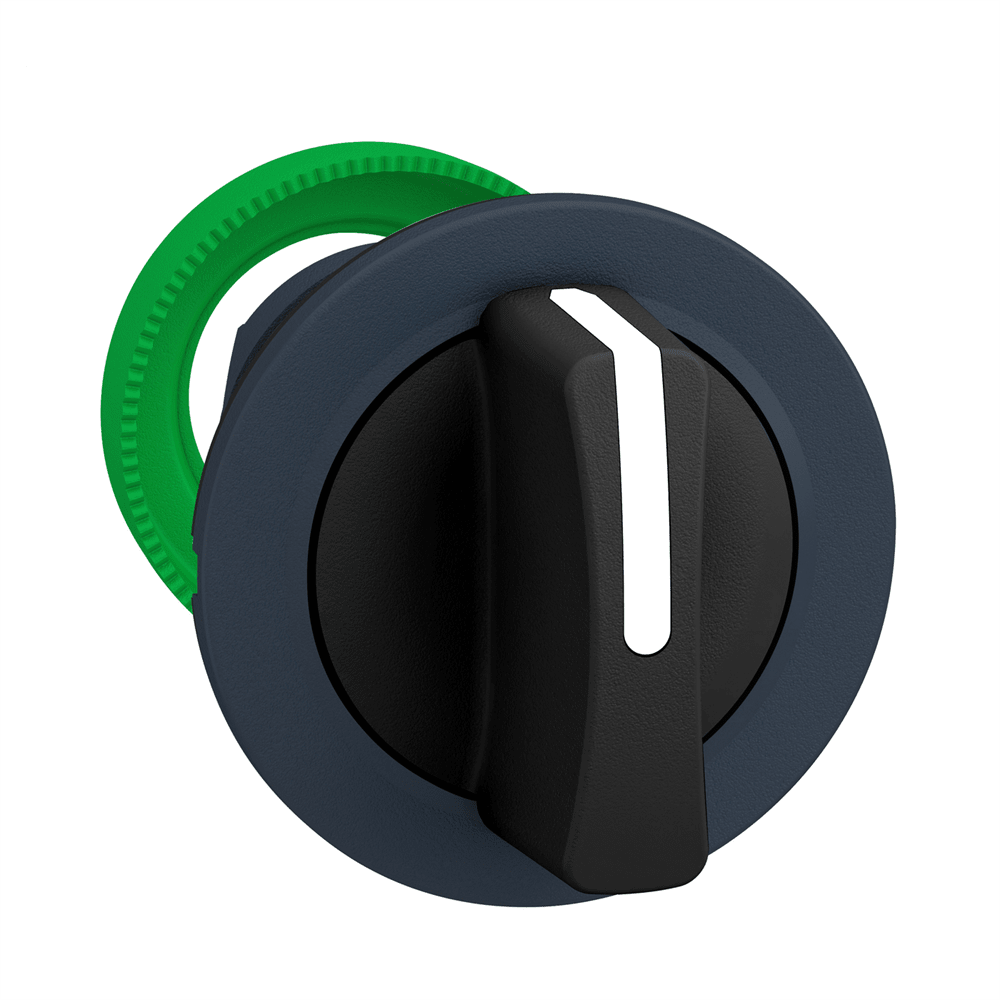

Головка для переключателя уровень пластика ZB5FD5

Технические характеристики

Серия продукта: Harmony XB5
Тип изделия или компонента: Головка для селекторного переключателя
Масса нетто: 0,031 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 5,7 см
Длина 1 упаковки: 5,2 см
Вес 1 упаковки: 28 г
Стандарты: IEC 60947-1, UL 508, IEC 60947-5-1, CSA C22.2 №14, JIS C8201-5-4, IEC C8201-1, ISO 21702, ISO 22196:2011
Сертификация изделия: GL, CSA, LROS (Lloyds реестр судоходства), BV, DNV, внесен в реестр UL
Защитная обработка: TH
Тип 2 упаковки: 80
Высота 2 упаковки: 15 см
Ширина 2 упаковки: 30 см
Длина 2 упаковки: 40 см
Вес 2 упаковки: 2,595 кг
Категория перенапряжения: Класс II в соответствии с IEC 60536
Рабочая температура Степень защиты: IP66 в соответствии с МЭК 60529, IP67 в соответствии с МЭК 60529, IP69K, IP69
Степень ударозащиты: IK03 conforming to МЭК 50102
Описание изделия: Основной элемент
Название устройства: ZB5<0/ циклов
Температура окружающего воздуха для собер: -40…70 C
Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Удароустойчивость: 30 gn (продолжительность = 18 мс) при полусинусо6 50 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Профиль устройства управления: Черный стандартная ручка
Степень защиты NEMA: NEMA 13, NEMA 4X
Тип исполнительного механизма: К центру возврата пластик
Монтажный диаметр: 30,5 мм
Форма головки сигнального блока: Круглый
Позиции исполнительного механизма: 3 положения +/- 45°
Габаритная ширина CAD: 37 мм
Габаритная высота CAD: 37 мм
Габаритная высота CAD: 37 мм
неделимым количеством: 1
Тип головки: Встроенная заподлицо с поверхностью
Сопротивление к моющему аппарату высокого давления: 7000000 па на 55 C, расстояние : 0.1 m
Код состава электрической части: C3 для <6 контакты с использованием одинарный блоки в фронтальное крепление блоки во фронтальную крепь, C5 для <5 контакты с использованием одинарные блоки во фронтальную крепь, C6 для <5 контакты с использованием одинарная и двойная блоки во фронтальную крепь, C7 для <4 контакты с использованием одинарные блоки во фронтальную крепь, C8 для <4 контакты с использованием одинарная и двойная блоки одинарные блоки в фронтальную крепь,SF1 для <3 контакты с использованием одинарных блоков во фронтальное крепление
