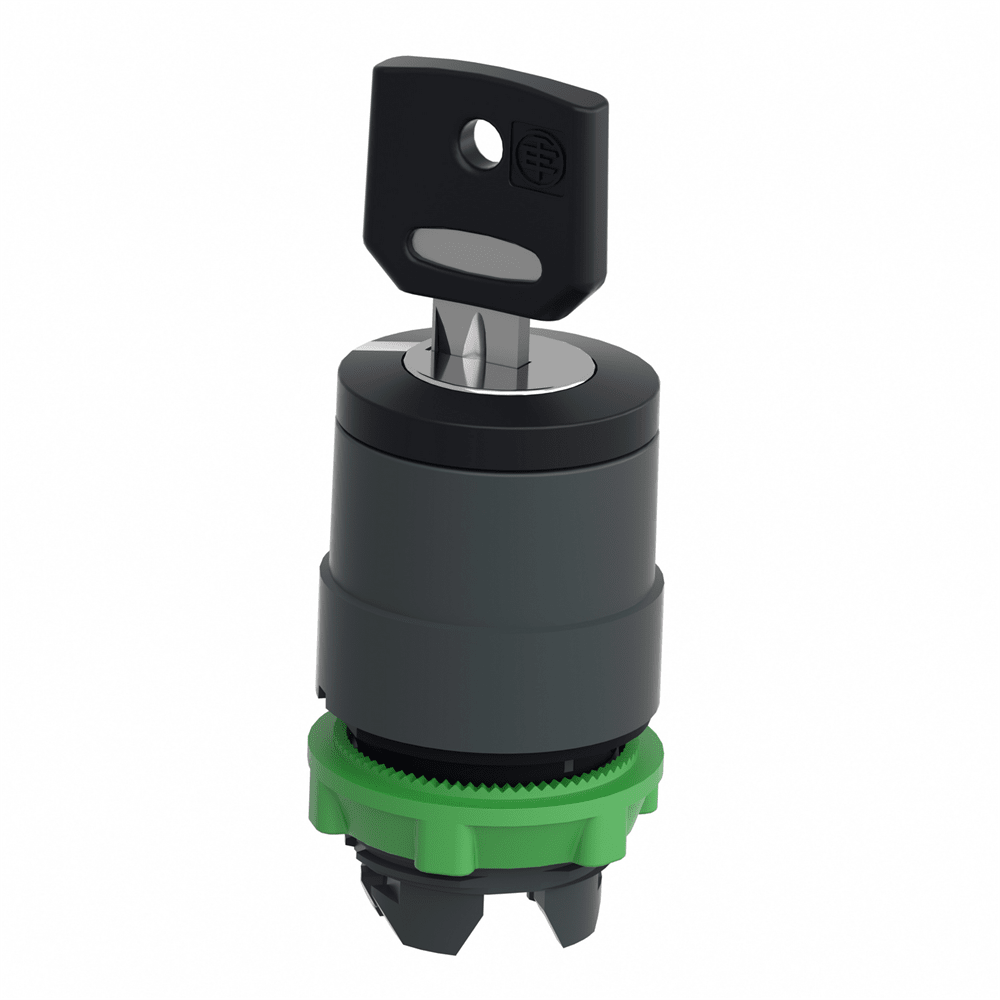

Головка для переключателя с ключом ZB5AG4

Технические характеристики

Серия продукта: Harmony XB5
Тип изделия или компонента: Головка для клавишного переключателя
Масса нетто: 0,057 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 9,000 см
Длина 1 упаковки: 3,300 см
Вес 1 упаковки: 66,000 г
Гарантия: 18 месяцев
Стандарты: UL 508, IEC 60947-5-1, IEC 60947-5-4, JIS C22, JIS C22. 60947-1, JIS C8201-1
Сертификация изделия: DNV, LROS (Lloyds реестр судоходства), BV, CSA, GL, внесен в реестр UL
Защитная обработка: TH
Тип 2 упаковки: BB1
Количество ед упаковки: 9,000 см
Ширина 2 упаковки: 3,300 см
Длина 2 упаковки: 26,500 см
Вес 2 упаковки: 335,000 г
Тип 3 упаковки: S03
Количество единиц в 3 упаковке: 1 30,000 см
Ширина 3 упаковки: 30,000 см
Длина 3 упаковки: 40,000 см
Вес 3 упаковки: 10,330 кг
Категория перенапряжения: Класс II в соответствии с IEC 60536<0/4 Рабочая температура Степень защиты: IP66 в соответствии с МЭК 60529, IP67, IP69, IP69K
Степень ударозащиты: IK06 conforming to МЭК 50102
Описание изделия: Основной элемент
Название устройства: ZB5
Механическая износоустойчивость:0 для собер: -40…70 C
Тип замка: Ключ 455
Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Ударопрочность: 30 gn (продолжительность = 18 мс) при полусинусоидально-2 50 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Профиль устройства управления: Черный клавишный выключатель
Степень защиты NEMA: NEMA 13, NEMA 4X
Тип исполнительного механизма: оставаться на месте
Монтажный диаметр: 22 мм
Форма головки сигнального блока: Круглый
Позиции исполнительного механизма: 2 положения 90° - 2 положения 90°
Габаритная ширина CAD: 29 мм
Габаритная высота CAD: 29 мм
Габаритная 1
Позиция извлечения ключа: В любом положении
Тип головки: Стандартный
Сопротивление к моющему аппарату высокого давления: 7000000 па на 55 C, расстояние : 0.1 m
Код состава электрической части: C4 для <6 контакты с использованием одинарная и использованием одинарных блоков во фронтальную крепь, C6 для <5 контакты с использованием одинарных и двойных блоков в фронтальную крепь,C7 для <4 контакты с использованием одинарные блоки во фронтальную крепь, C8 для <4 контакты с использованием одинарная и двойная блоки во фронтальную крепь, C11 для <3 контакты с использованием одинарные блоки во фронтальную крепь, C3 для <6 контакты с использованием одинарные блоки во фронтальную крепь, SF1 для < SR1 для <3 контакты с использованием одинарных блоков в задний крепеж, C15 для <1 контактов с использованием одинарных блоков в фронтальный крепеж
Название станции: XALD 1...5 вырезов, XALK 2...5 вырезов
