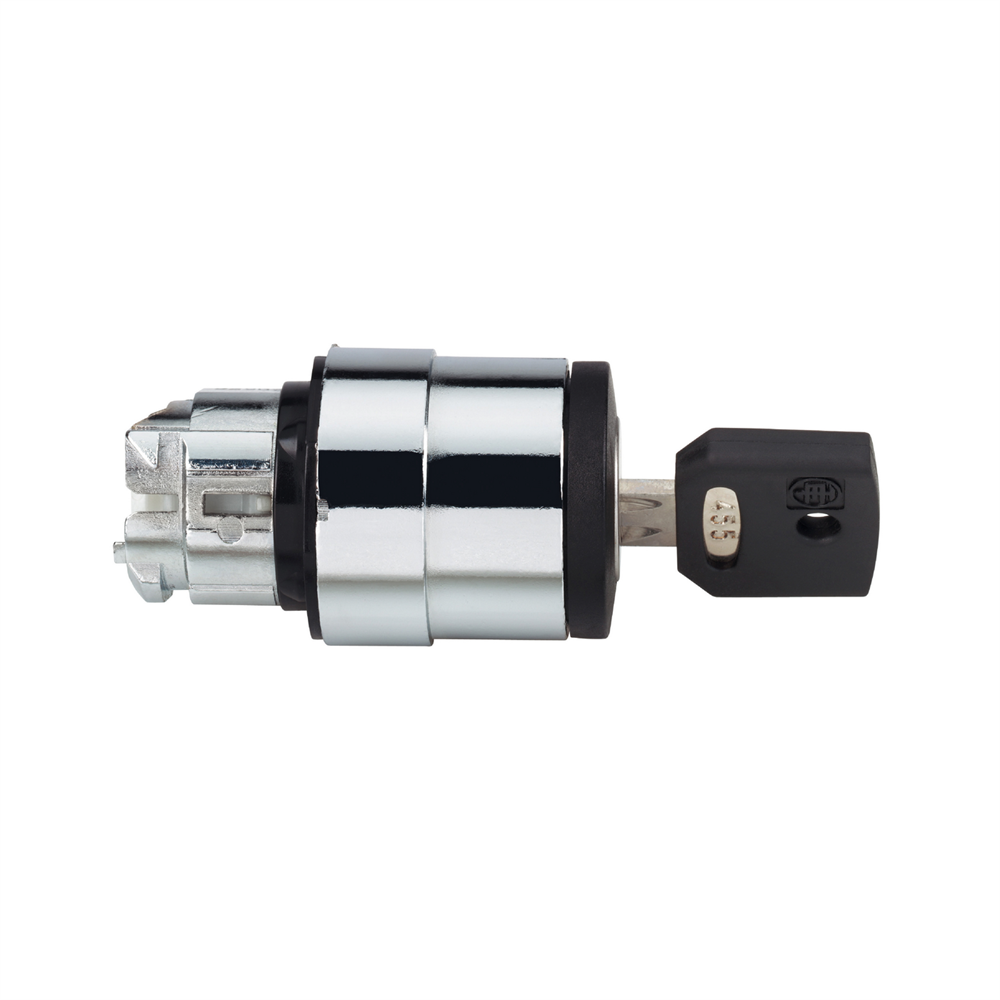

Головка для переключателя с ключом ZB4BG9

Технические характеристики

Серия продукта: Harmony XB4
Тип изделия или компонента: Головка для клавишного переключателя
Масса нетто: 0,098 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3,4 см
Длина 1 упаковки: 9 см
Вес 1 упаковки: 102 г
Гарантия: 18 месяцев
Стандарты: CSA C22.2 №14, EN/IEC 60947-5-1, GB 14048.5, EN/IEC 60947-1, 60947-5-5, EN/IEC 60947-5-4
Сертификация изделия: CSA, включен в реестр UL, DNV, GL, LROS (Lloyds реестр судоходства), BV
Защитная обработка: TH
Тип 2 упаковки: BB Высота 2 упаковки: 8,6 см
Ширина 2 упаковки: 3,3 см
Длина 2 упаковки: 26 см
Вес 2 упаковки: 519 г
Тип 3 упаковки: S03
Количество единиц в 3 упаковке: 100 0
Длина 3 упаковки: 40 см
Вес 3 упаковки: 10,8 кг
Категория перенапряжения: Класс I согласно IEC 60536
Рабочая температура окружающей среды: -40…70 C
Степень защиты IP6, IP6 IP69K
Степень ударозащиты: IK06 с крышкой замковой щели ZBGP в соответствии с МЭК 50102
Описание изделия: Основной элемент
Название устройства: ZB4
Механическая износостойкость: 1000000 циклов
Температура окруж замка: Ключ 455
Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Ударопрочность: 30 gn (продолжительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-2 полусинусоидальное ускорение в соответствии с МЭК 60068-2-27
Профиль устройства управления: Черный клавишный выключатель
Степень защиты NEMA: NEMA 13, NEMA 4X
Тип исполнительного механизма: Оставаться на месте
Материал обрамления: Хромированный металл
сигнального блока: Круглый
Позиции исполнительного механизма: 3 положения +/- 45°
Габаритная ширина CAD: 29 мм
Габаритная высота CAD: 29 мм
Габаритная глубина CAD: 72 мм
Продажа безраздельного количества/ 1 головки: Стандартное
Сопротивление к моющему аппарату высокого давления: 7000000 па на 55 C, расстояние : 0.1 m
Код состава электрической части: C3 для <6 контакты с использованием одинарные блоки в фронтальную крепь, C4 для <6 контакты с использованием одинарная и двойная блоки блоки в фронтальную крепь, C6 для <5 контакты с использованием одинарная и двойная блоки в фронтальную крепь,C7 для <4 контакты с использованием одинарных блоков во фронтальную крепь, C8 для <4 контакта с использованием одинарных и двойных блоков в фронтальную крепь, C11 для <3 контактов с использованием одинарных блоков в фронтальную крепь
