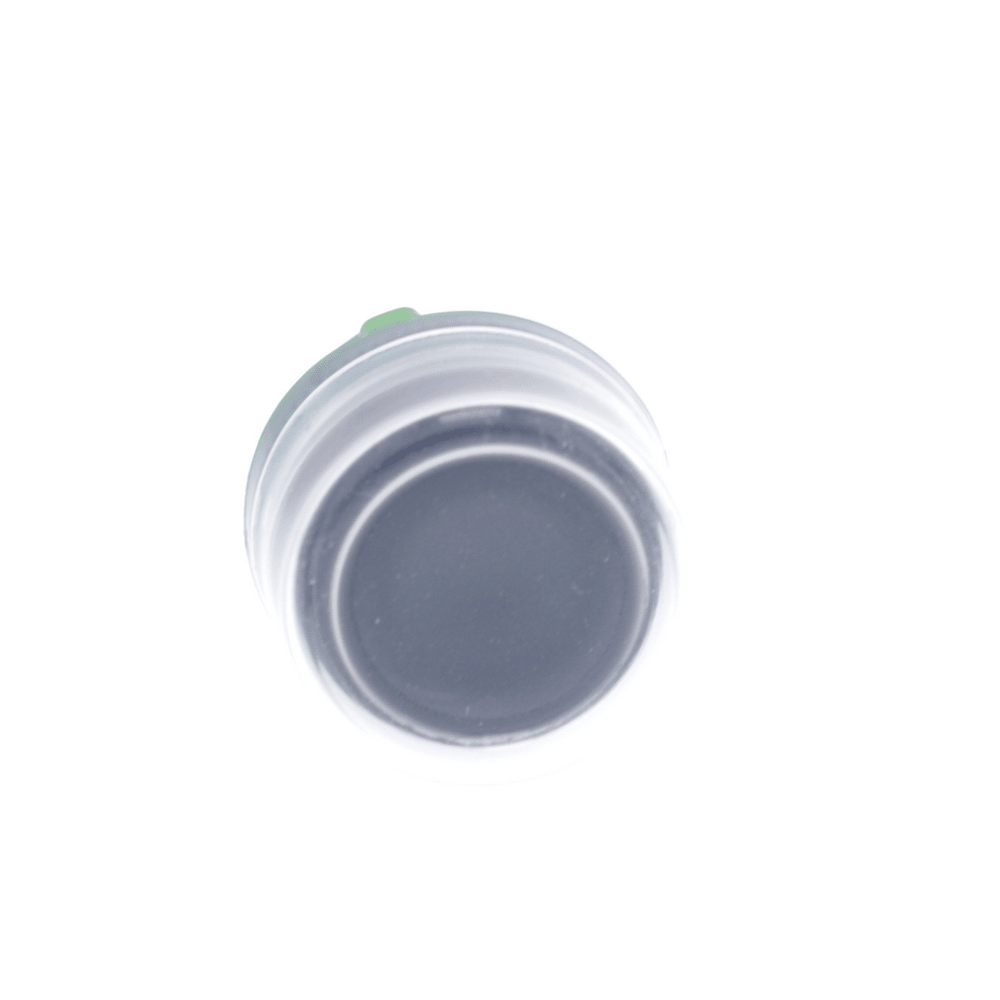

Головка для кнопки ZB5AP2

Технические характеристики

Серия продукта: Harmony XB5
Тип изделия или компонента: Головка для кнопки без подсветки
Масса нетто: 0,014 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 4,50 см
Длина 1 упаковки: 5,400 см
Вес 1 упаковки: 21,000 г
Гарантия: 18 месяцев
Совместимость продуктов: Не совместим с держателем легенды
Стандарты: IEC 60947-5-4, CSA C22. 60947-5-1, IEC 60947-1, UL 508, JIS C8201-1
Сертификация изделия: внесен в реестр UL, LROS (Lloyds реестр судоходства), BV, GL, DNV, CSA
Защитная обработка: TH/3 единиц в 2 упаковке: 300
Высота 2 упаковки: 30,000 см
Ширина 2 упаковки: 30,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 6,652 кг
Тип 3 2400
Высота 3 упаковки: 75,000 см
Ширина 3 упаковки: 60,000 см
Длина 3 упаковки: 80,000 см
Вес 3 упаковки: 67,004 кг
Категория перенапряжения: Класс II соответственно I среда: -40…70 C
Степень защиты: IP66 в соответствии с МЭК 60529, IP67 в соответствии с МЭК 60529, IP69 в соответствии с МЭК 60529, IP69K в соответствии с ISO 20653
Степень ударозащиты: IK03 conforming to элемент
Название устройства: ZB5
Механическая износостойкость: 10000000 циклов
Температура окружающего воздуха для собер: -40…70 C
Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27, 50 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Профиль устройства управления: Черный выступающий, без маркировки NEMA NEMA 4X
Тип исполнительного механизма: возврат пружины
Материал обрамления: Темно-серый пластик
Монтажный диаметр: 22 мм
Форма головки сигнального блока: Круглый
Дополнительная информация об исполнительном механе: Прозрачный бут
Габаритная ширина CAD 30 мм
Габаритная глубина CAD: 35 мм
Продажа неделимым количеством: 1
Тип головки: Стандартный
Сопротивление к моющему аппарату высокого давления: 7000000 па на 55 C, расстояние : 0.1 m
Код состава электрический части: C крепления, C2 для <9 контакты с использованием одинарного и двойного блоков во фронтальное крепление, C11 для <3 контакты с использованием одинарных блоков в фронтальное крепление,C15 для <1 контакты с использованием одинарные блоки в фронтальную крепь, SF1 для <3 контакты с использованием одинарные блоки в фронтальную крепь, SR1 для <3 контакты с использованием одинарные блоки в заднюю крепь
Название станции: XALD 1...5 вырезов, XALK 2...5 вырезов
