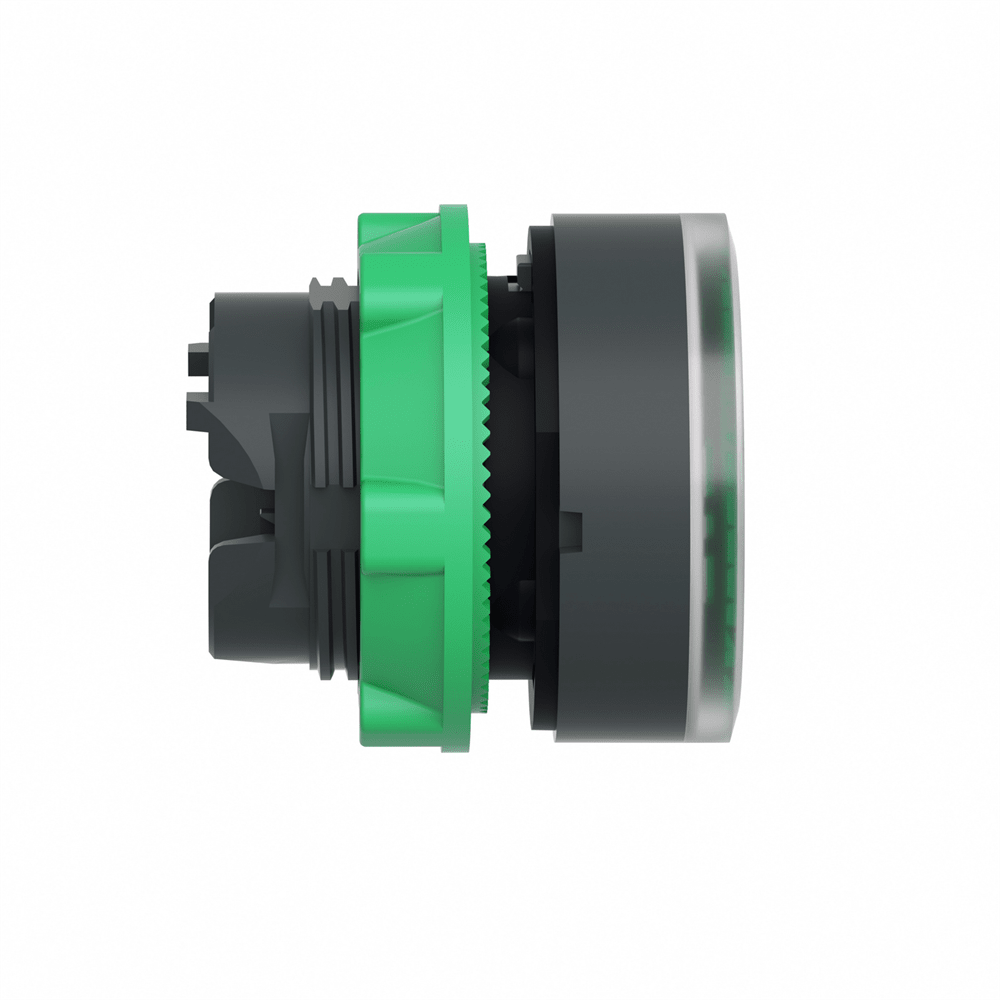

Головка для кнопки ZB5AA38

Технические характеристики

Серия продукта: Harmony XB5
Тип изделия или компонента: Головка для кнопки с подсветкой
Масса нетто: 0,018 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 8,8 3,400 см Длина 1 упаковки: 5,400 см Вес 1 упаковки: 21,000 г Гарантия: 18 месяцев Совместимость продуктов: Универсальный светодиод Стандарты: EN/IEC 60947-1,8 CIS. UL 508, CSA C22.2 № 14, EN/IEC 60947-5-4, EN/IEC 60947-5-1, JIS C8201-1
Сертификация изделия: BV, внесен в реестр UL, LROS (Lloyds реестр судоходства), CSA TC
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 150
Высота 2 упаковки: 30,000 см
Ширина 2 упаковки: 30,000 см
Длина 2 упаковки: 40,000 см2/5
упаковки: P06
Количество единиц в 3 упаковке: 1200
Высота 3 упаковки: 75,000 см
Ширина 3 упаковки: 60,000 см
Длина 3 упаковки: 80,000 см
Вес 3 упаковки: 4 Класс: 3 IEC 60536
Рабочая температура окружающей среды: -40…70 C
Степень защиты: IP66 в соответствии с МЭК 60529, IP67, IP69, IP69K
Степень ударозащиты: IK03 conforming to EN 50102
Название устройства: ZB5
Механическая износостойкость: 10000000 циклов
Температура окружающего воздуха для собер: -40…70 C
Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2- = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27, 50 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Профиль устройства управления: Зеленый скрытый, без маркировки NEMA 4X
Тип исполнительного механизма: возврат пружины
Материал обрамления: Темно-серый пластик
Монтажный диаметр: 22 мм
Форма головки сигнального блока: Круглый
Цвет колпачка/кнопки или лезвия: Зеленый
Дополнительная информация о CAD: 29 мм
Габаритная высота CAD: 29 мм
Габаритная глубина CAD: 30 мм
Продажа неделимым количеством: 1
Группа продуктов: Со скрытым толкателем со вставкой надписи<0/> Тип головки: Стандарт0<0/> Сопротивление до мы 55 C, расстояние : 0.1 m
Код состава электрической части: M1 для <6 контакты с использованием одинарных блоков во фронтальное крепление со встроенным светодиодом,M2 для <6 контакты с использованием одинарная и двойная блоки в фронтальную крепь со встроенным светодиодом, MF1 со встроенный светодиод, MR1 для <2 контакты с использованием одинарные блоки в заднее крепление с встроенный светодиод, C3 для <6 контакты с использованием одинарные блоки в фронтальную крепь, C4 для <6 контакты с использованием одинарная и двойная блоки в фронтальную крепь, C14 для <2 контакты с использованием использованием одинарных блоков в фронтальный крепеж, SR2 для <2 контакты с использованием одинарных блоков в задний крепеж
Основная группа: Кнопка подсветки
Название станции: XALD 1...5 вырезов, XALK 2...5 вырезов
