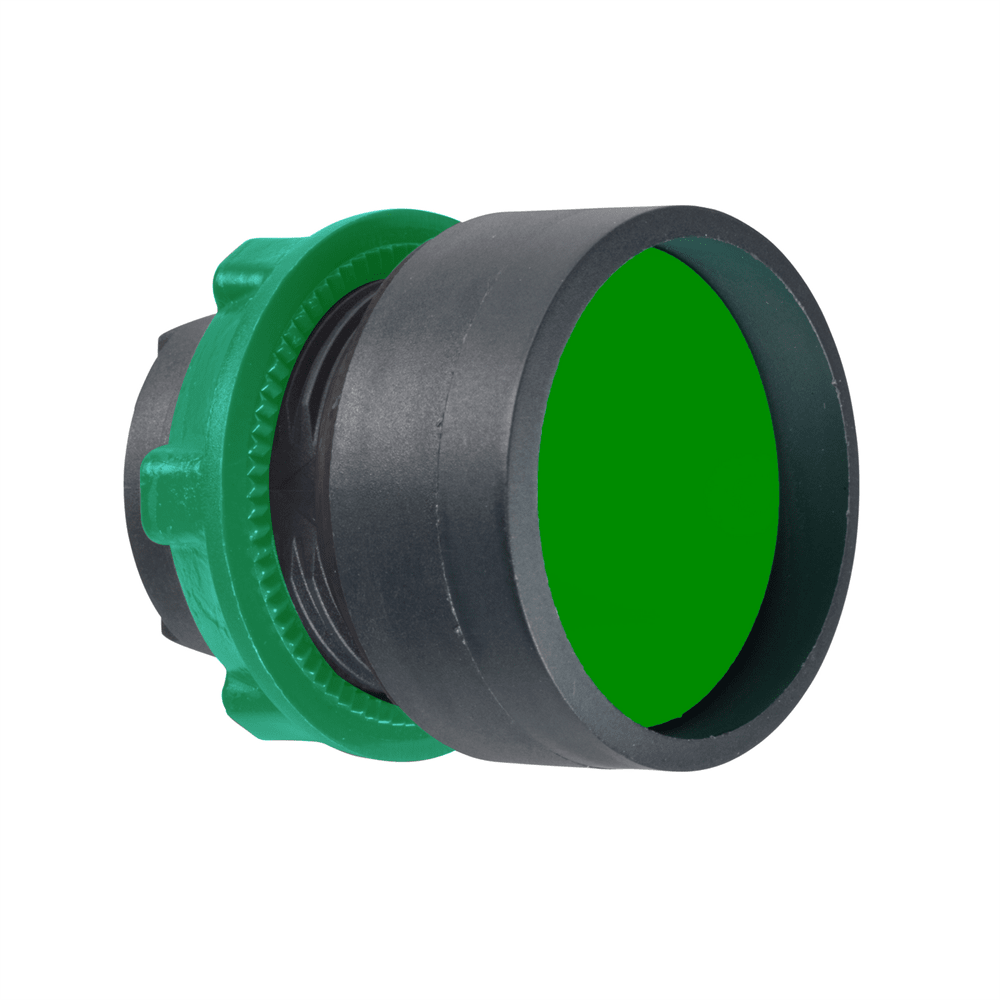

Головка для кнопки ZB5AA36

Технические характеристики

Серия продукта: Harmony XB5
Тип изделия или компонента: Головка для кнопки без подсветки
Масса нетто: 0,02 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3,4 см<< Длина 1 упаковки: 5,2 см
Вес 1 упаковки: 18,0 г
Гарантия: 18 месяцев
Стандарты: EN/IEC 60947-5-1, CSA C22.2 №14, UL 508, EN/IEC 60947-1, 60947-5-4, JIS C8201-1
Сертификация изделия: CSA, LROS (Lloyds реестр судоходства), внесен в реестр UL, DNV, GL, BV
Защитная обработка: TH
Тип 2 упаковки: S02
Количество 2 упаковки: S02
2 упаковки: 15,0 см
Ширина 2 упаковки: 30,0 см
Длина 2 упаковки: 40,0 см
Вес 2 упаковки: 2,96 кг
Категория перенапряжения: Класс II в соответствии с IEC 60536
Рабочая температура окружающей среды: IP66 в соответствии с МЭК 60529, IP67, IP69, IP69K
Степень ударозащиты: IK03 conforming to МЭК 50102
Описание изделия: Основной элемент
Название устройства: ZB5
Механическая износостойкость: 1000000 -40…70 C
Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Ударопрочность: 30 gn (продолжительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-2-27 полусинусоидальное ускорение в соответствии с МЭК 60068-2-27
Профиль устройства управления: Зеленый утопленный, без маркировки
Степень защиты NEMA: NEMA 13, NEMA 4X
Тип исполнительного механизма: возврат пружины
Материал обрамления: Темно-серый>2 Форма головки сигнального блока: Круглый
Дополнительная информация об исполнительном механе: Высокая защита
Габаритная ширина CAD: 29 мм
Габаритная высота CAD: 29 мм
Габаритная глубина CAD: 31 мм
Продажа неделимого< аппарата высокого давления: 7000000 па на 55 C, расстояние : 0.1 m
Код состава электрической части: C1 для <9 контакты с использованием одинарные блоки во фронтальную крепь, C2 для <9 контакты с использованием одинарная и двойная блоки в фронтальную крепь, C11 для <3 контакт <1 контакты с использованием одинарные блоки в фронтальную крепь, SF1 для <3 контакты с использованием одинарные блоки в фронтальную крепь, SR1 для <3 контакты с использованием одинарные блоки в заднюю крепь
Название станции: XALD 1...5 вырезов, XALK 2...5 вырезов
