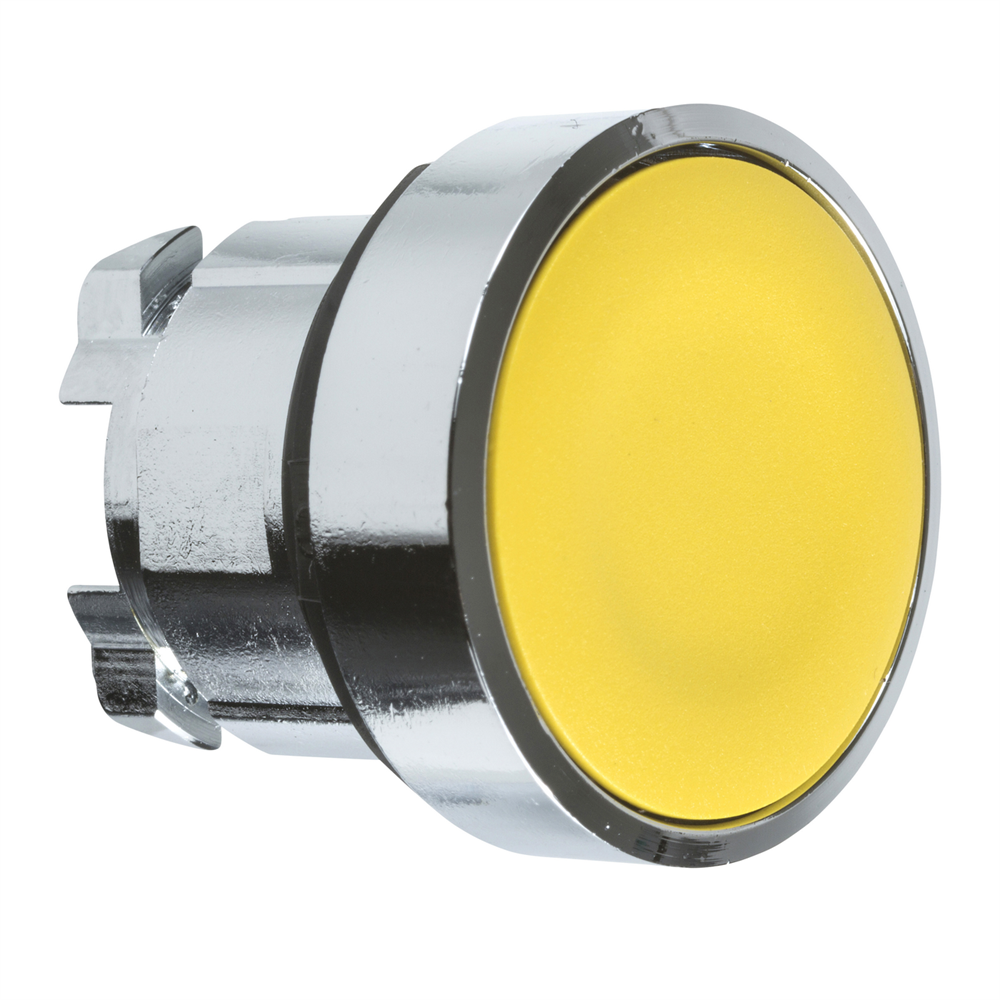

Головка для кнопки ZB4BA5

Технические характеристики

Серия продукта: Harmony XB4
Тип изделия или компонента: Головка для кнопки без подсветки
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 4,500 см<0/4 Ширина 1 упаковки: 3, 3 5,400 см
Вес 1 упаковки: 28,000 г
Гарантия: 18 месяцев
Стандарты: UL 508, IEC 60947-5-5, IEC 60947-5-4, IEC 60947-5-1, JIS C22A. 60947-1, JIS C8201-1
Сертификация изделия: LROS (Lloyds реестр судоходства), CSA, DNV, внесен в реестр UL, GL, BV
Защитная обработка: TH
Тип 2 упаковки: S03<0/2 Количество ед/ упаковки: 30,000 см
Ширина 2 упаковки: 30,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 9,006 кг
Тип 3 упаковки: P06<0/0 Количество единиц в 3 упаковке: 2 75,000 см
Ширина 3 упаковки: 60,000 см
Длина 3 упаковки: 80,000 см
Вес 3 упаковки: 81,404 кг
Категория перенапряжения: Класс I в соответствии с IEC 60536<0/4 Рабочая температура Степень защиты: IP66 в соответствии с МЭК 60529, IP67, IP69, IP69K
Степень ударозащиты: IK06 conforming to МЭК 50102
Описание изделия: Основной элемент
Название устройства: ZB4<0/0 Механическая износоустойчивость:0 воздух для собер: -40…70 C
Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Ударопрочность: 30 gn (длительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 6206 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Профиль устройства управления: Желтый скрытый, без маркировки
Степень защиты NEMA: NEMA 13, NEMA 4X
Тип исполнительного механизма: возврат пружины
Материал обрамления: Х2 мм
Форма головки сигнального блока: Круглый
Цвет колпачка/кнопки или лезвия: Желтый
Габаритная ширина CAD: 29 мм
Габаритная высота CAD: 29 мм
Габаритная глубина CAD: 28 мм
Стандартный
Код состава электрической части: C1 для <9 контакты с использованием одинарных блоков во фронтальную крепь, C2 для <9 контактов с использованием одинарных и двойных блоков во фронтальную крепь, C11 для <3 контактов с использованием одинарных блоков во фронтальную крепь, C15 для <1 контактов с использованием одинарных блоков
