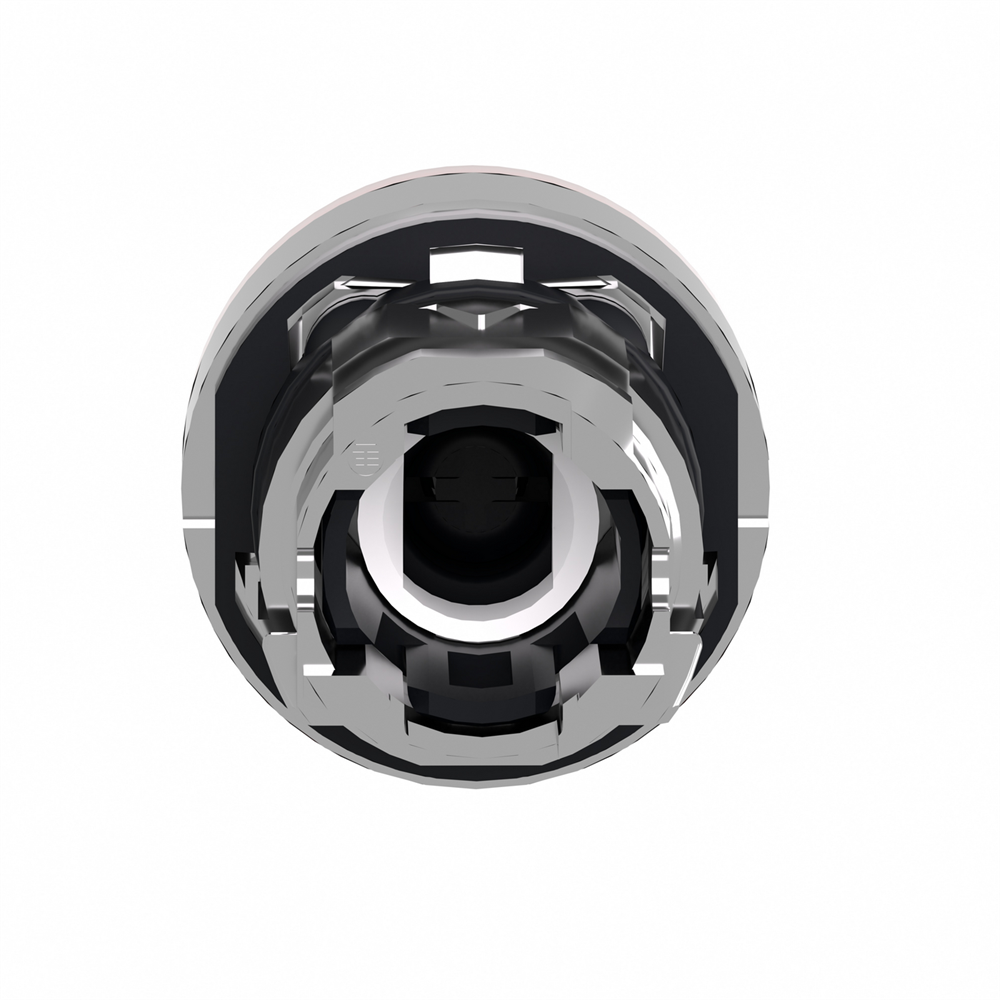

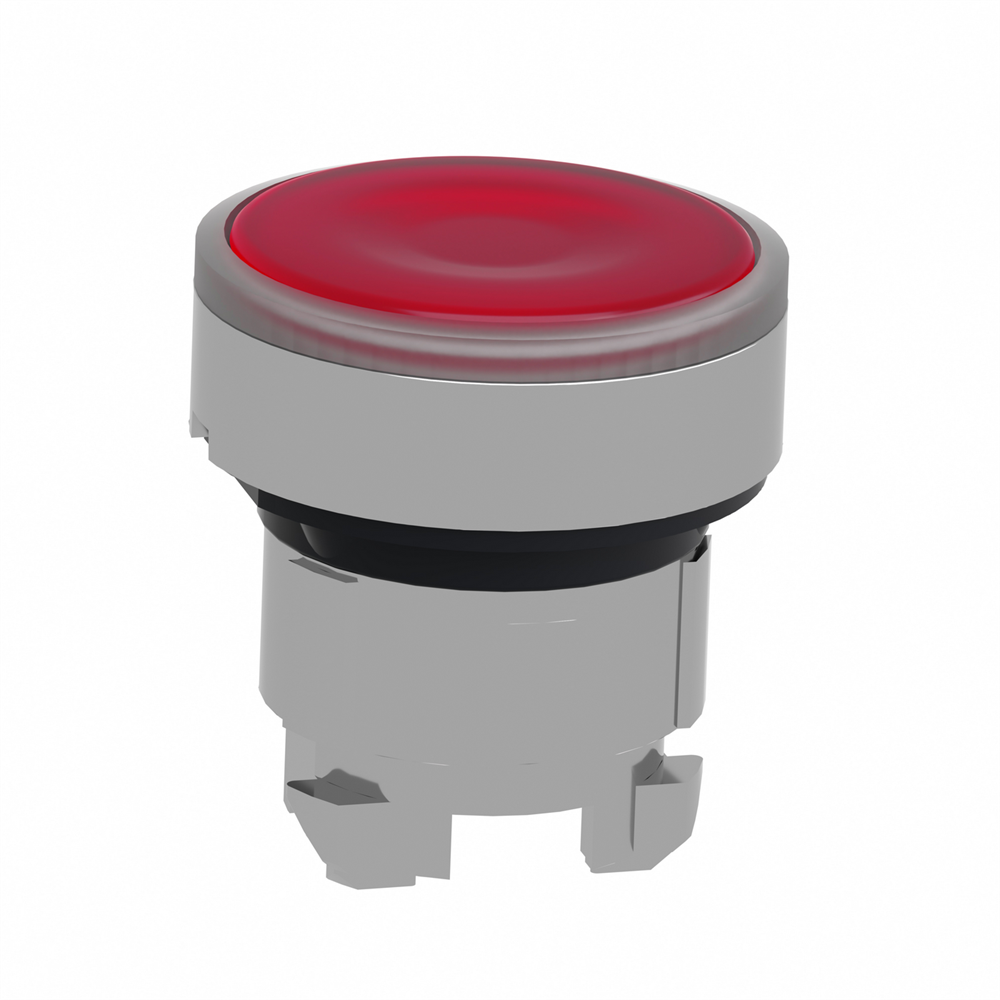

Головка для кнопки ZB4BA48

Технические характеристики

Серія продукту: Harmony XB4
Тип виробу або компоненту: Головка для кнопки з підсвічуванням
Маса нетто: 0,028 кг
Тип 1 упаковки: PCE
Кількість одиниць у 1 упаковці: 1
Висота 1 упаковки: 5,600 см
Ширина 1 упаковки: 3,400 см
Довжина 1 упаковки: 5,300 см
Вага 1 упаковки: 29,000 г
Гарантія: 18 місяців
Сумісність продуктів: Універсальний світлодіод
Стандарти: JIS C8201-5-1, UL 508, IEC 60947-5-5, IEC 60947-1, CSA C22.2 № 14, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-1
Сертифікація виробу: LROS (Lloyds реєстр судноплавства), GL, DNV, внесено до реєстру UL, CSA, BV
Захисна обробка: TH
Тип 2 упаковки: BB1
Кількість одиниць у 2 упаковці: 5
Висота 2 упаковки: 5,600 см
Ширина 2 упаковки: 3,400 см
Довжина 2 упаковки: 26,500 см
Вага 2 упаковки: 147,000 г
Тип 3 упаковки: S03
Кількість одиниць у 3 упаковці: 100
Висота 3 упаковки: 30,000 см
Ширина 3 упаковки: 30,000 см
Довжина 3 упаковки: 40,000 см
Вага 3 упаковки: 3,446 кг
Категорія перенапруги: Клас I відповідно до IEC 60536
Робоча температура навколишнього середови: -40…70 C
Ступінь захисту: IP66 відповідно до МЕК 60529, IP67, IP69, IP69K
Ступінь ударозахисту: IK06 conforming to МЕК 62262
Опис виробу: Основний елемент
Назва пристрою: ZB4
Механічна зносостійкість: 10000000 циклів
Температура навколишнього повітря для збер: -40…70 C
Вібростійкість: 5 gn (f= 2…500 Гц) відповідно до МЕК 60068-2-6
Ударостійкість: 30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27, 50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27
Профіль пристрою керування: Червоний прихований, без маркування
Ступінь захисту NEMA: NEMA 13, NEMA 4X
Тип виконавчого механізму: повернення пружини
Матеріал обрамлення: Хромований метал
Монтажний діаметр: 22,5 мм
Форма головки сигнального блоку: Круглий
Колір ковпачка/кнопки або лізни: Червоний
Додаткова інформація про виконавчий механі: Для вставки легенди
Габаритна ширина CAD: 29 мм
Габаритна висота CAD: 29 мм
Габаритна глибина CAD: 30 мм
Продаж неподільною кількістю: 1
Тип головки: Стандартний
Опір до миючого апарату високого тиску: 7000000 па на 55 C, відстань : 0.1 m
Код складу електричної частини: M1 для <6 контакти з використанням одинарний блоки в фронтальне кріплення з вбудований світлодіод, M2 для <6 контакти з використанням одинарна і подвійна блоки в фронтальне кріплення з вбудований світлодіод, M6 для <2 контакти з використанням одинарний блоки в фронтальне кріплення з вбудований світлодіод і трансформатор, M10 для <2 контакти з використанням одинарний блоки в фронтальне кріплення з вбудований світлодіод, C3 для <6 контакти з використанням одинарний блоки в фронтальне кріплення, C4 для <6 контакти з використанням одинарна і подвійна блоки в фронтальне кріплення, C14 для <2 контакти з використанням одинарний блоки в фронтальне кріплення
