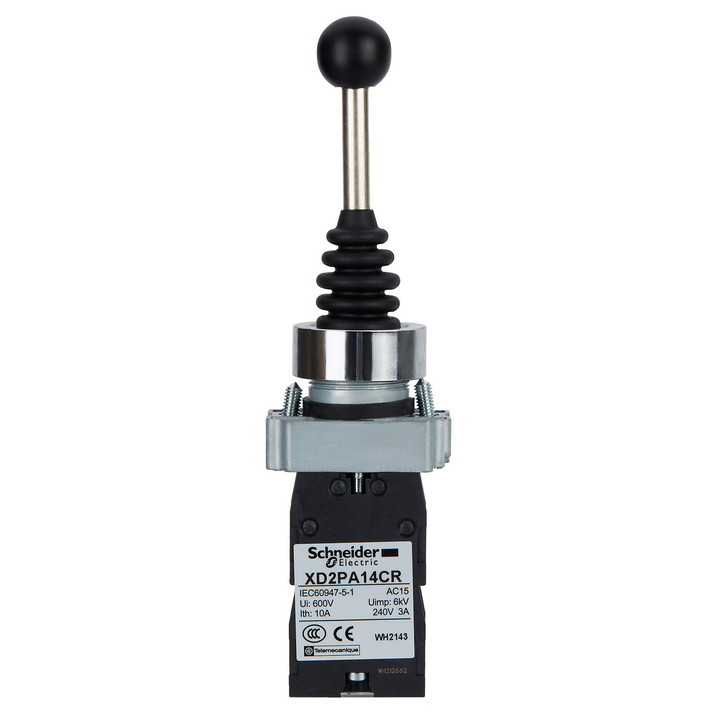

Джойстиковый контроллер Easy Harmony XB2, пластик, 22 мм, 4 направления, с фиксацией, 4NO XD2PA14CR

Этот 22-миллиметровый джойстик обеспечивает эргономичный интерфейс для управления вашей машиной. Он легко устанавливается в стандартные вырезы панели диаметром 22 мм и подключается к схемам управления с помощью классических винтовых соединений. Благодаря степени защиты IP65 он устойчив к вибрации, мойке под высоким давлением и пыли, что делает его идеальным для работы в строгих условиях.

Технические характеристики

Серия продукта: Easy Harmony XB2
Тип изделия или компонента: Джойстиковый контроллер в комплекте
Масса нетто: 0,145 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3, 3 4,291 см
Длина 1 упаковки: 14,688 см
Вес 1 упаковки: 160 г
Минимальное искажение ширины импульса: IP65
Способ крепления: Крепежный винт под головкой рекомендуемый крутящий момент: 0,8 Н. 1,0 Н.м
[Ui] номинальное напряжение изоляции: 600 В (степень загрязнения 3) в соответствии с EN/IEC 60947-1
[Uimp] номинальное импульсное выдерживаемое напряжение: 6 кВ в соответствии с EN/IEC 60947-1<4/3 AC-15, A600 в соответствии с EN/IEC 60947-5-1, 0,27 А в 250 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 Клеммы подключения: Винтовой зажим, = 1 x 0.5 мм кв с, без кабеля, 6.3 мм
Стандарты: GB/T 14048.5, EN/IEC 60947-5-1, EN/IEC 60947-5-4, GB/T 14048.1, EN/IEC 60947-1
Сертификация изделия: CCC, CE<> 30 мм
Ширина: 40 мм
Тип 2 упаковки: S02
Количество единиц в 2 упаковке: 54
Высота 2 упаковки: 15 см
Ширина 2 упаковки: 30 см
Длина 2 упаковки: 40 см2<4/ 3 упаковки: PAL
Количество единиц в 3 упаковке: 1080
Высота 3 упаковки: 60 см
Ширина 3 упаковки: 80 см
Длина 3 упаковки: 90 см
Вес 3 упаковки: 178,092 кг
Г/ч I в соответствии с IEC 60536
Рабочая температура окружающей среды: -25… 70 C
Момент затяжки: 0,8… 1,0 Н.м
Степень ударозащиты: IK06
Описание изделия: Полный комплект
Название устройства: XD2
Механическая износостойкость: 1000000 циклов
Температура окружающего воздуха для собер: -40… 70 C
Электрическая износостойкость: 1000000 циклов, AC-15, 3 А на 240 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, 0-2 < 3600 цикл/час, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C
Форма головки винта: Крестовый совместимый с Philips № 1 отвертка, Крестовый совместимый с позиционной № 1 отвертка, Щелевой совместимый с плоский O 4 мм. мм отвертка
Защита от короткого замыкания: 10 А gG (gl) предохранитель gL в соответствии с EN/IEC 60947-5-1
Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Тип контакт4 нормально открытых
[Ith] условный тепловой ток в открытом исп: 10 А в соответствии с EN/IEC 60947-5-1
Монтаж устройства: Крепежное отверстие - диаметр: 22,5 мм
Ударостойкость: 30 gn (продолжительность = 18 мс) для полусинус 60068-2-27, 50 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Работа контакта: Медленное размыкание
Центр фиксации: 85 х 85 мм
Материал контакта: Сg/A механизма: Оставаться на месте
Материал обрамления: Хромированный металл
Монтажный диаметр: 22,5 мм
Форма головки сигнального блока: Круглый
Позиции исполнительного механизма: Все позиции
Описание клемм ISO n°1: (13-14)NO, (43-2 (43-44)NO
Продажа неделимым количеством: 1
Направления исполнительного механизма: 4 направления
Возврат: оставаться на месте
Использование контатов: Стандартные контакты
Электрическая надежность: ? < 10exp(-6) на 5 В/1 60947-5-4, ? < 10exp(-8) на 17 В и 5 мА в чистой среде в соответствии с EN/IEC 60947-5-4
Кастомизируется: Нет
Материал фиксирующего кольца: Zamak<-/Q Кодовое обозначение контакта: A60
