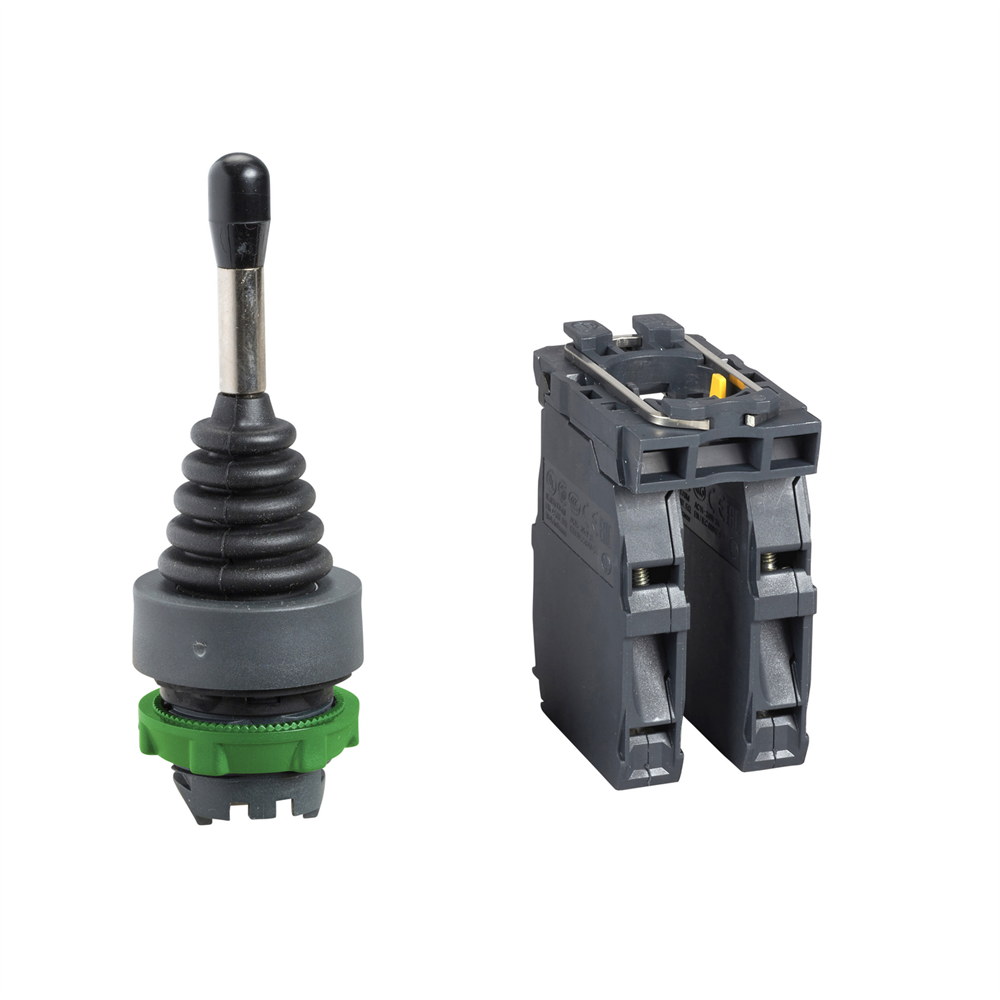

Джойстик-контроллер на 5 положений XD5PA24

Технические характеристики

Серия продукта: Harmony XB5
Тип изделия или компонента: Джойстик контроллера
Масса нетто: 0,077 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 4,500 см
см
Длина 1 упаковки: 12,500 см
Вес 1 упаковки: 81,000 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 600 В (степень загрязнения 3) в соответствии с IEC 60947-1 напр.: 6 кВ в соответствии с IEC 60947-1
[Ie] номинальный рабочий ток: 0,1 А в 250 В, DC-13, R300 в соответствии с IEC 60947-5-1, 0,22 А в 125 В, DC-13, R350 подключение: Винтовой зажим = 1 x 0.22 мм кв без кабельного наконечника в соответствии с IEC 60947-1
Стандарты: UL 508, IEC 60947-1, IEC 60947-5-4, CSA C22.2 № 14, JIS6-9 JIS C8201-1
Сертификация изделия: LROS (Lloyds реестр судоходства), DNV, внесен в реестр UL, GL, CSA, BV
Защитная обработка: TH
Высота: 47 мм
Ширина: 30 мм
Тип 2 упаковке: 80
Высота 2 упаковки: 30,000 см
Ширина 2 упаковки: 30,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 6,903 кг
Тип 3 упаковки: P06 640
Высота 3 упаковки: 75,000 см
Ширина 3 упаковки: 80,000 см
Длина 3 упаковки: 60,000 см
Вес 3 упаковки: 63,224 кг
Глубина: 132 мм 70 C
Момент затяжки: 0,8… 1,2 Н.м в соответствии с IEC 60947-1
Степень защиты: IP66 в соответствии с МЭК 60529
Степень ударозащиты: IK03 conforming to МЭК 50102
Описание изделия: Полный комплект
Название устройства: XD5<0/0 циклов
Температура окружающего воздуха для собер: -40… 70 C
Электрическая износостойкость: 1000000 циклов, AC-15, 2 А на 230 В, производительность < 3600 цикл/час, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, AC-1 3600 цикл/час, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, AC-15, 4 А на 24 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 к, 0,2 А на 110 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, DC-13, 0,5 А на 24 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0 C
Форма головки винта: Крестовой совместимый с Philips № 1 отвертка, Крестовый совместимый с позиционной № 1 отвертка,Щелевой совместимый с плоский O 4 мм отвертка, Щелевой совместимый с плоский O 5.5 мм отвертка
Защита от короткого замыкания: 10 А плавкая вставка тип gG согласно IEC 60947-5-1
Виброустойчивость: 5 gn0 60068-2-6
Тип контакта и соединения: 1 нормально открытый
[Ith] условный тепловой ток в открытом исп: 10 А в соответствии с IEC 60947-5-1
Удароустойчивость: 30 gn (продолжительность = 18 мс) при полусинусо7-2 50 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Класс защиты от поражения электрическим стру: Класс II в соответствии с IEC 60536
Работа контакта: Медленное размыкание
Профиль устройства управления: Рабочий вал 4 NEMA 13, NEMA 4X
Материал контакта: Серебряный сплав (Ag/Ni)
Тип исполнительного механизма: В 0 положение возвращения пружины
Материал обрамления: Пластик
Монтажный диаметр: 22 мм
Форма головки сигнального блока: Круглый
размыкание: Отсутствует
Продажа неделимым количеством: 1
Направления исполнительного механизма: 4 направления
Использование контатов: Стандартный
Электрическая надежность: ? < 10exp(-6) на 5 В и 1 мА в чистой среде в соответствии с IEC 6 10exp(-8) на 17 В и 5 мА в чистой среде в соответствии с IEC 60947-5-4
Материал фиксирующего кольца: Пластик
Сопротивление моющему аппарату высокого давления: 7000000 па на 55 C, расстояние : 0.1 m<1
Направления исполнительного механизма: 4 направления
Использование контатов: Стандартный
Электрическая надежность: ? < 10exp(-6) на 5 В и 1 мА в чистой среде в соответствии с IEC 60947-5-4, ? < 10exp(-1 в соответствии с IEC 60947-5-4
Материал фиксирующего кольца: Пластик
Сопротивление моющему аппарату высокого давления: 7000000 па на 55 C, расстояние : 0.1 m
Выемка в каждом направлении: 1

1
Направления исполнительного механизма: 4 направления
Использование контатов: Стандартный
Электрическая надежность: ? < 10exp(-6) на 5 В и 1 мА в чистой среде в соответствии с IEC 60947-5-4, ? < 10exp(-1 в соответствии с IEC 60947-5-4
Материал фиксирующего кольца: Пластик
Сопротивление моющему аппарату высокого давления: 7000000 па на 55 C, расстояние : 0.1 m
Выемка в каждом направлении: 1
