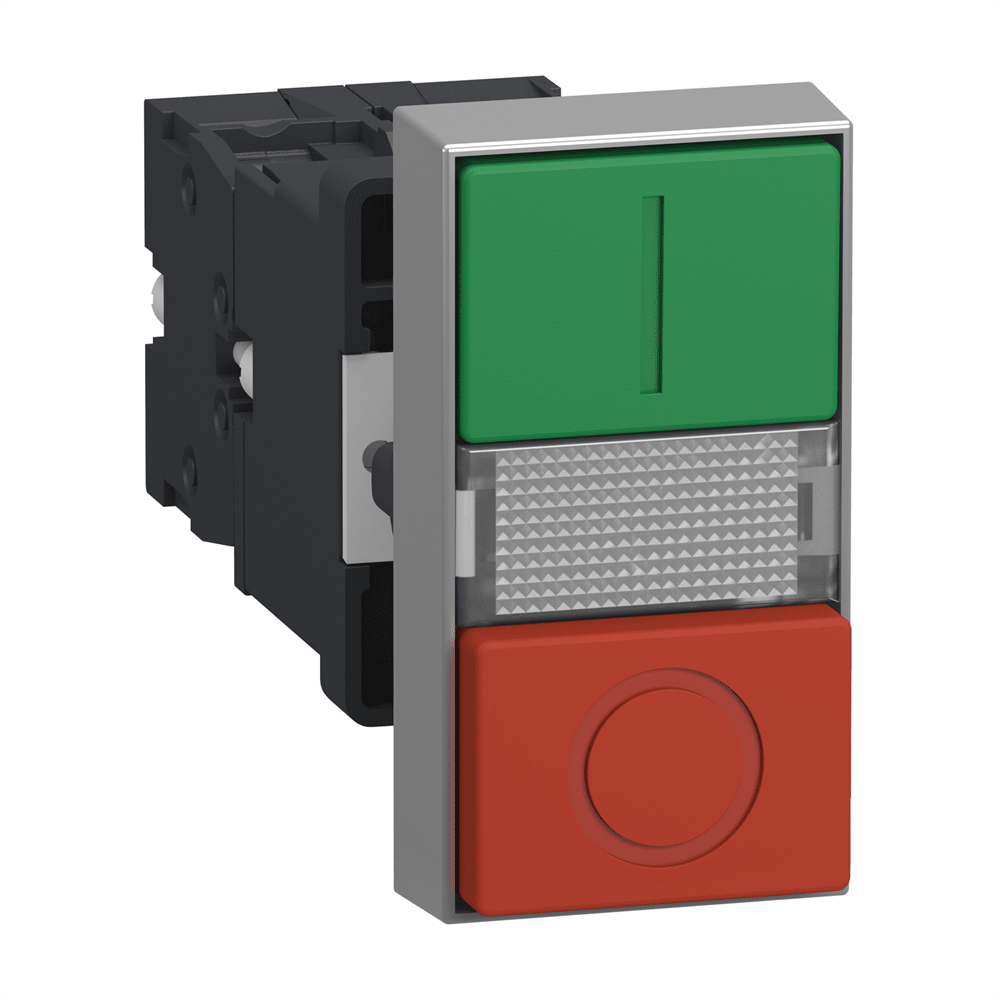

Двуголовая кнопка с подсветкой Easy Harmony XA2, пластик, 22 мм, 1 зеленая I + 1 свет + 1 красная O, 220-230В AC, 1NO + 1NC XA2EW7L3741M5

Этот продукт является частью линейки Easy Harmony XA2, включающей пластиковые кнопки, переключатели и сигнальные лампы диаметром 22 мм. Это модульная двуглавая кнопка с одной сигнальной лампой. Эта кнопка работает с помощью механизма возврата пружины/импульса. Эта кнопка обеспечивает эргономичный интерфейс управления машинами. Он имеет 1 NO и 1 NC контакта с медленным разрывом. Эта кнопка имеет контрольную лампу с номиналом 220 В AC. Это пластиковая кнопка с кольцевой металлической рамкой и прямоугольной головкой. Это продукт с рейтингом IP40 и имеет сертификаты CE, CCC и EAC в соответствии со стандартами GB 14048.1, GB 14048.5 и IEC 60947-5-1. Он легко устанавливается в стандартные вырезы панели диаметром 22 мм и подключается к схемам управления с помощью винтовых соединений. Она хорошо заметна визуально на расстоянии благодаря освещенной голове и четкой окраске. Он ударопрочный, пыленепроницаемый, водостойкий и устойчивый к вибрации, что делает его пригодным для эксплуатации в суровых условиях.

Технические характеристики

Серия продукта: Easy Harmony XA2
Тип изделия или компонента: Complete illuminated double-headed push-button
Масса нетто: 0,072 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 2,98 см
Длина 1 упаковки: 5,54 см
Вес 1 упаковки: 72,1 г
[Ui] номинальное напряжение изоляции: 600 В (степень загрязнения 3) в соответствии с IEC 60947-1
к IEC 60947-1
[Ie] номинальный рабочий ток: 3 А в 240 В, AC-15, A600 в соответствии с IEC 60947-5-1, 0,27 А в 250 В, DC-13, Q600 в соответствии с IEC 60947-5-1< 1 x 0.5 мм кв без кабельного наконечника в соответствии с IEC 60947-1
Стандарты: IEC 60947-5-1, GB 14048.1, GB 14048.5
Сертификация изделия: CCC, EAC, CE
Высота: 8 мм
Тип 2 упаковки: S02
Количество единиц в 2 упаковке: 70
Высота 2 упаковки: 15 см
Ширина 2 упаковки: 30 см
Длина 2 упаковки: 40 см
Вес 2 упаковки: 6 кг
Тип 2 упаковки: 6 кг
Высота 3 упаковки: 95 см
Ширина 3 упаковки: 60 см
Длина 3 упаковки: 80 см
Вес 3 упаковки: 97 кг
Глубина: 55,4 мм
Категория перенапряжения: Клас I среды: -25…55 C
Момент затяжки: 0,8…1,2 Н.м в соответствии с IEC 60947-1
Степень защиты: IP40 в соответствии с МЭК 60529
Степень ударозащиты: IK05 в соответствии с МЭК 50102
Механическая износостойкость: 500000 циклов
Температура окружающего воздуха для собер: -40…85 C
Электрическая износостойкость: 500000 циклов, AC-15, 3 А на 240 В, производительность < 3500 цикл/ 60947-5-1 приложение C
Форма головки винта: Крестовый
[Us] номинальное напряжение питания: 220...230 В
Пределы напряжения питания: 0,8…1,2 В переменный ток
Защита от короткого замыкания: 10 А 60269-1
Виброустойчивость: 15 gn (f= 12…500 Гц) в соответствии с МЭК 60068-2-6
Потребление тока: 20 мА
Тип контакта и соединения: 1 нормально открытый + 1 нормально закрытый
[Ith] условий 60947-5-1
Ударопрочность: 70 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Работа контакта: Медленное размыкание
Тип сигнализации: Постоянный
Профиль устройства управления, ЗеленыйO (red)
Материал контакта: Серебряный сплав (Ag/Ni)
Тип исполнительного механизма: Возврат пружины
Материал обрамления: Пластик
Монтажный диаметр: 22,5 мм
Форма головки сигнального блока: Прямоугольный
Источник ламп Встроенный светодиод
Цвет колпачка/кнопки или лезвия: Зеленый + красный
Цвет источника света: Белый
Принудительное размыкание: С согласно МЭК 60947-5-1 приложение K
Описание клемм ISO n°1: (13-14)2, Стандартные контакты
Устойчивость к импульсным перенапряжениям: 1 кВ в соответствии с МЭК 61000-4-5
Срок службы: 10000 ч
Материал фиксирующего кольца: Пластик
Рабочий ход: 1,75 мм (NC с изменением электрического состояния), 2,65 ход)
