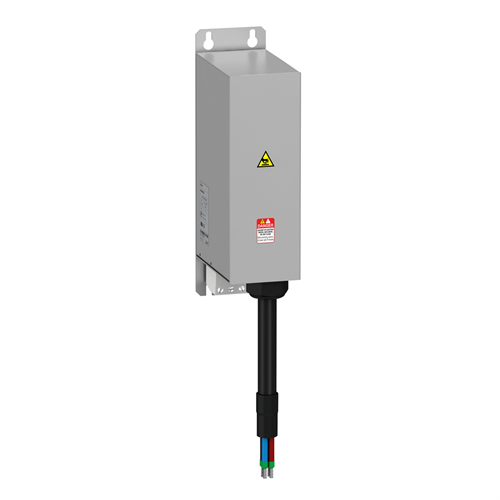

Дополнительный ЭМС фильтр IP20 35A VW3A4703

Технические характеристики

Серия изделия: Altivar
Тип изделия или компонента: Входной фильтр ЭМС
Совместимость серии: Altivar Process ATV600, Altivar Process ATV900
Масса нетто: 4,1 кг
Тип 1 упаковки: PCE
Количество единиц в 1 17,000 см
Ширина 1 упаковки: 26,500 см
Длина 1 упаковки: 42,500 см
Вес 1 упаковки: 4,402 кг
Совместимость продуктов: Преобразователь частоты ATV630 монтаж на стену, двигатель: 8,5 кВт. ATV630 монтаж на стену, двигатель: 11 кВт, 380..480 В, Преобразователь частоты ATV630 монтаж на стену, двигатель: 15 кВт, 380..480 В, Преобразователь частоты ATV630 монтаж на стену, двигатель: 4 кВт, 200..240 В, Преобразователь кВт, 200..240 В, Преобразователь частоты ATV630 монтаж на стену, двигатель: 7,5 кВт, 200..240 В, Преобразователь частоты ATV650 монтаж на стену, двигатель: 7,5 кВт, 380..480 В, Преобразователь частоты ATV650 монтаж на стену. Преобразователь частоты ATV650 монтаж на стену, двигатель: 15 кВт, 380..480 В, Преобразователь частоты ATV930 монтаж на стену, двигатель: 7,5 кВт, 380..480 В, Преобразователь частоты ATV930 монтаж на стену, двигатель: 11 кВт, 380. стену, двигатель: 15 кВт, 380..480 В, Преобразователь частоты ATV930 монтаж на стену, двигатель: 4 кВт, 200..240 В, Преобразователь частоты ATV930 монтаж на стену, двигатель: 5,5 кВт, 200..240 В, Преобразователь частоты ATV9 200..240 В, Преобразователь частоты ATV950 монтаж на стену, двигатель: 7,5 кВт, 380..480 В, Преобразователь частоты ATV950 монтаж на стену, двигатель: 11 кВт, 380..480 В, Преобразователь частоты ATV950 монтаж на стену, двигатель: 8: [In] номинальный ток: 35 А
Стандарты: МЭК 61800-3
Высота: 302 мм
Ширина: 80 мм
Тип 2 упаковки: P06
Количество единиц в 2 упаковке: 12
Высота 2 упаковки: 9 60,000 см
Длина 2 упаковки: 80,000 см
Вес 2 упаковки: 56,500 кг
Глубина: 155 мм
Степень защиты: IP20монтаж бок о бок, IP21с комплектом VW3A47 кв AWG 8
Относительная влажность: 5… 95 % без конденсата в соответствии с МЭК 61800-5-1
Температура окружающего воздуха для хранения: -40… 70 C
Высота над уровнем моря: 0...1000 м без понижения тока, 1000...4000 м с уменьшением тока на 1 % на 100 м
Конкретное применение изделия: Входной фильтр радиопомех
Механическая стойкость: Удары класс 3M3 класс-1 3M4 в соответствии с МЭК 60721-3-3
Рабочая температура воздуха: -10… 50 C (без понижения тока), 50… 60 C (со снижением тока на 1,5 % на C)
Количество фаз сети: Трехфазный
напряжение источника питания: 380… 480 В,200…240 Максимальная длина кабеля двигателя: 150 м экранированный кабель двигателя 4 кГц в соответствии с МЭК 61800-3 категория C2, 380..480 В, 300 м экранированный кабель двигателя 4 кГц в соответствии с МЭК 61803-3. 150 м экранированный кабель двигателя 4 кГц в соответствии с МЭК 61800-3 категория C2, 200..240 В, 300 м экранированный кабель двигателя 4 кГц в соответствии с МЭК 61800-3 категория C3, 200..240 В, 50 м4 категория C1, 200..240 В, 50 м экранированный кабель двигателя 4 кГц в соответствии с МЭК 61800-3 категория C1, 380..480 Тепловые потери: 4,8 В максимальный ток утечки на землю: 7,6 мА при 400 В 50 Гц TT
Допустимое отклонение: 10 %
