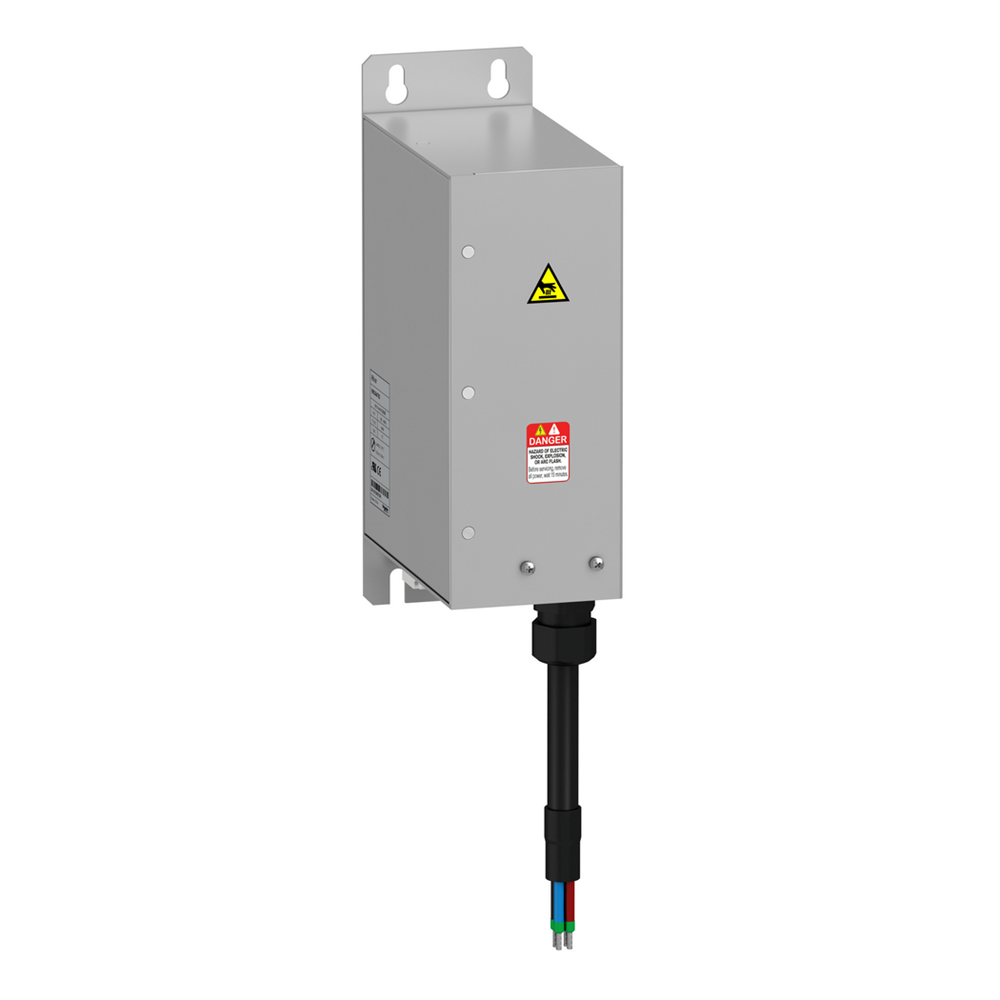

Дополнительный ЭМС фильтр IP20 10A VW3A4702

Технические характеристики

Серия изделия: Altivar
Тип изделия или компонента: Входной фильтр ЭМС
Совместимость серии: Altivar Process ATV600, Altivar Process ATV900
Масса нетто: 2,4 кг
Тип 1 упаковки: PCE
Количество единиц в 1 14,500 см
Ширина 1 упаковки: 20,000 см
Длина 1 упаковки: 32,000 см
Вес 1 упаковки: 2,501 кг
Совместимость продуктов: Преобразователь частоты ATV630 монтаж на стену, двигатель: 3 кВт, 3 кВт. монтаж на стену, двигатель: 4 кВт, 380..480 В, Преобразователь частоты ATV630 монтаж на стену, двигатель: 5,5 кВт, 380..480 В, Преобразователь частоты ATV630 монтаж на стену, двигатель: 2,2 кВт, 200..240 В, Преобразователь двигатель: 200..240 В, Преобразователь частоты ATV650 монтаж на стену, двигатель: 3 кВт, 380..480 В, Преобразователь частоты ATV650 монтаж на стену, двигатель: 4 кВт, 380..480 В, Преобразователь частоты ATV650 монтаж на стену, двигатель:8,5. ATV930 монтаж на стену, двигатель: 3 кВт, 380..480 В, Преобразователь частоты ATV930 монтаж на стену, двигатель: 4 кВт, 380..480 В, Преобразователь частоты ATV930 монтаж на стену, двигатель: 5,5 кВт, 380..480 В, Преобразователь кВт, 200..240 В, Преобразователь частоты ATV930 монтаж на стену, двигатель: 3 кВт, 200..240 В, Преобразователь частоты ATV950 монтаж на стену, двигатель: 3 кВт, 380..480 В, Преобразователь частоты ATV950 монтаж на стену, 8, двигатель: монтаж. ATV950 монтаж на стену, двигатель: 5,5 кВт, 380..480 В
[In] номинальный ток: 15 А
Стандарты: МЭК 61800-3
Высота: 240 мм
Ширина: 75 мм
Тип 2 упаковки: P0 12
Высота 2 упаковки: 45,000 см
Ширина 2 упаковки: 80,000 см
Длина 2 упаковки: 60,000 см
Вес 2 упаковки: 39,452 кг
Глубина: 140 мм
бок о бок, IP21с комплектом VW3A47902
Электрическое соединение: Клемма 4 мм кв AWG 12
Относительная влажность: 5… 95 % без конденсата в соответствии с МЭК 61800-5-1
Температура окружающего воздуха для хранения: -40… 70 C
Высота над уровнем моря: 0...1000 м без понижения тока, 1000...4000 м с уменьшением тока на 1 % на 100 м
Конкретное применение изделия: Входной фильтр радиопомех
Механическая стойкость: Удары класс 3M3 класс-1 3M4 в соответствии с МЭК 60721-3-3
Рабочая температура воздуха: -10… 50 C (без понижения тока), 50… 60 C (со снижением тока на 1,5 % на C)
Количество фаз сети: Трехфазный
напряжение источника питания: 200… 240 В, 380… 480
Максимальная длина кабеля двигателя: 150 м экранированный кабель двигателя 4 кГц в соответствии с МЭК 61800-3 категория C2, 380..480 В,300 м экранированный кабель двигателя 4 кГц в соответствии с МЭК 61800-3 категория C3, 380..480 В, 150 м экранированный кабель двигателя 4 кГц в соответствии с МЭК 61800-3 категория C2, 200..240 В, 300 м экранированный 61800-3 категория C3, 200..240 В, 50 м экранированный кабель двигателя 4 кГц согласно МЭК 61800-3 категория C1, 200..240 В, 50 м экранированный кабель двигателя 4 кГц в соответствии с МЭК 61800-4 потери: 2,25 В
максимальный ток утечки на землю: 7,6 мА при 400 В 50 Гц TN, 7,6 мА при 400 В 50 Гц TT
Допустимое отклонение: 10 %
