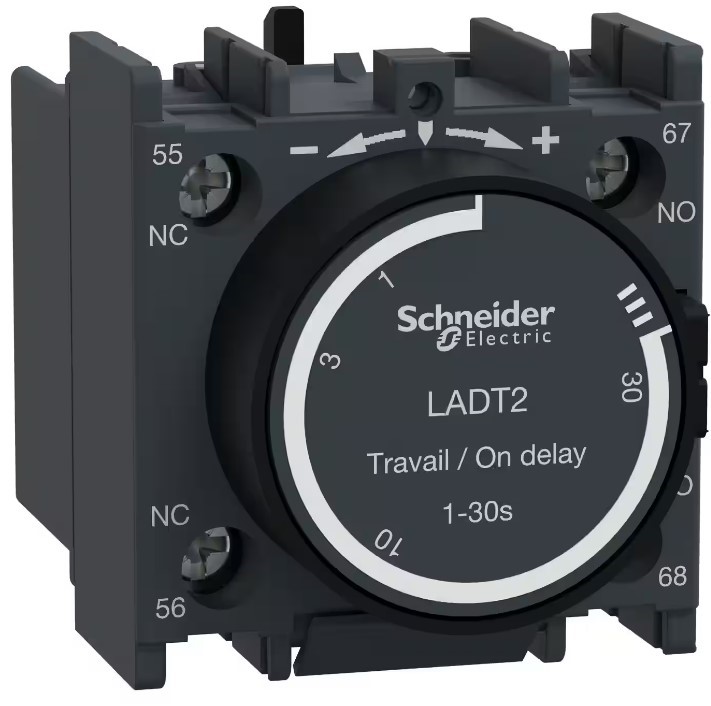

Доп. контакты с выдержкой времени на включение 0,1-30 с LADT2

Блок вспомогательных контактов с задержкой времени TeSys D для контакторов LC1D, LC1F и реле управления CAD. Он обеспечивает 1NO+1NC контакты с номинальным напряжением до 10A 690V AC, диапазон настройки задержки включения 1-30c, подключение осуществляется с помощью винтовых клемм. Фронтальный крепеж на задвижках обеспечивает высокую надежность и долговечность. Сертифицировано по нескольким стандартам (IEC, UL, CSA, CCC, EAC), соответствует требованиям Green Premium (RoHS/REACh).

Особенности изделия

Экологическая эффективность продукта
Воплощенная устойчивость
Прозрачность
RoHS/REACh

Характеристики изделия

Диапазон: TeSys, TeSys Deca
Тип изделия или компонента: Блок вспомогательных контактов задержки времени
Название продукта: TeSys Deca
Совместимость серии: TeSys Deca CAD, TeSys LC1D, TeSys F CR1F
Цвет: Темно-серый
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 5,2 см
Ширина 1 упаковки: 6,5 см
Длина 1 упаковки: 5 см
Вес 1 упаковки: 74 г
Гарантия: 18 месяцев
[Ue] номинальное рабочее напряжение: 690 В переменный ток 25...400 Гц
[Ui] номинальное напряжение изоляции: 690 В в соответствии с IEC 60947-5-1, 600 В в соответствии с UL 60947-5-1, 600 В соответственно к CSA C22.2 № 60947-5-1
[Ie] номинальный рабочий ток: 6 А на 120 В AC-15, 1,04 А на 690 В AC-15, 0,55 А на 125 В DC-13, 0,1 А на 600 В DC-13 Клеммы подключение: винтовой зажим 1 кабель(и) 1…2,5 мм?гибкий с кабельным наконечником, винтовой зажим 1 кабель(и) 1…2,5 мм?гибкий без кабельного наконечника, винтовой зажим 2 кабель(и) 1…2,5 мм?гибкий с кабельным наконечником, винтовой зажим 2 кабель(и) 1…2,5 мм?гибкий , винтовой зажим 1 кабель(и) 1…2,5 мм?жесткий, винтовой зажим 2 кабель(и) 1…2,5 мм?жесткий, винтовой зажим
Стандарты: CSA C22.2 № 60947-5-1, GB/T 14048.5, EN /IEC 60947-5-1
Сертификация изделия: IECEE CB Scheme, UL, CSA, CCC, EAC, UKCA
Защитная обработка: TH в соответствии с МЭК 60068
Высота: 48 мм
Ширина: 44 мм
Тип 2 упаковки: BB1
Количество единиц во 2 упаковке: 10
Высота 2 упаковки: 5,2 см
Ширина 2 упаковки: 13 см
Длина 2 упаковки: 24 см
Вес 2 упаковки: 752 г
Тип 3 упаковки: S03
Количество единиц в 3 упаковке: 140
Высота 3 упаковки: 30 см
Ширина 3 упаковки: 30 см
Длина 3 упаковки: 40 см
Вес 3 упаковки: 11 кг
Глубина: 61 мм
Рабочая температура окружающей среды: -40…70 °C
Момент затяжки: 1,7 Н .м – с отверткой плоский O 6 мм, 1,7 Н.м – с отверткой Philips № 2, 1,7 Н.м - с отверткой крестообразный № 2
Степень защиты: IP20 в соответствии с МЭК 60529
Место установки: Передняя часть
Механическая износостойкость: 5 миллионов циклов
Температура окружающего воздуха для собер: -60…80 °C
Высота над уровнем моря: 3000 m
Характеристики внешней среды: Нормальная среда
Тип защиты: GG предохранитель 10 А
[Ith] условный тепловой ток в открытом исп: 10 А (на 60 °C)
Компоновка полюсного контакта: 1 NO + 1 NC
Диапазон задержки времени: 1...30 с
Минимальный ток переключения: 5 мА
Сопротивление изоляции: > 10 МОм
Номинальная включающая способность [Irms]:140 А на <= 690 В переменный ток в соответствии с IEC 60947-5-1, 250 А на <= 690 В постоянный ток в соответствии с IEC 60947-5-1
Минимальное напряжение переключения: 17 В
Время не перекрытие контактов: 1,5 мс при обесточении отсутствие перекрытия между NC и NO контактами, 1,5 мс при включении питания отсутствие перекрытия между NC и NO контактами
Работа контактов: Задержка во времени
Допустимая кратковременная нагрузка: 100 А <60 °C 1 с, 120 А <60 °C 500 мс, 140 А <60 °C 100 мс
Тип таймера: Задержка отключение
